直接接触型探触子の利点:

• WC-5ウエアプレートが組み込まれているため、耐久性に優れ長期間使用可能
• さまざまな材料に適した音響インピーダンス

用途:

• 直線ビームによる探傷と厚さ測定
• サイジングと層間剥離の探傷
• 材質判定と音測定
• プレート、ビレット、バー、鍛造品、鋳造品、押し出し加工品など、さまざまな金属／非金属素材の検査に対応
• 温度約50℃までの素材で連続使用可能

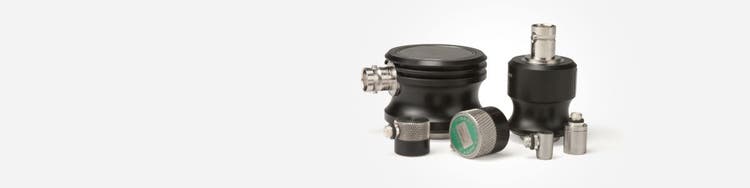

フィンガーチップ接触型探触子

• 6mm(0.25インチ)以上のタイプは、握りやすいローレット加工のグリップ
• ケースには303ステンレスを使用
• アクセスしにくい箇所の表面検査に適した薄型タイプ
• 標準セット：横付きMicrodotコネクター(RM)
•

探触子外形寸法(インチ)

振動子径	(A)	(B)
1.00	1.25	0.63
0.75	1.00	0.63
0.50	0.70	0.63
0.375	0.53	0.50
0.25	0.35	0.50
0.125	0.25	0.38

標準接触型探触子

• 手袋をつけていてもしっかりと握れるコンフォート・フィット・
  デザインのグリップ
• ケースには303ステンレスを使用
• 音エネルギーとカバー範囲を広げる大径デザイン
• 標準コネクター：横付きBNC(RB)、ストレートBNC(SB)

探触子外形寸法(インチ)

振動子径	(A)	(B)	(C)
1.50	1.75	2.23	1.25
1.50*	1.75	2.50	2.50
1.125	1.38	1.79	1.25
1.00	1.25	1.60	1.25
0.25 x 1.00	1.25	1.60	1.25
0.75	1.00	1.37	1.25
0.50	0.63	1.16	1.25

*V1011とV1012はケースが異なります。

マグネチック・ホールドダウン接触型探触子

• 探触子周りにマグネチックリングがあるので、磁性体素材上で安定した測定が可能
• Videoscan(ビデオスキャン)シリーズと同様の広域使用が可能

周波数	振動子径		製品型番
Mhz	インチ	mm
5.0	0.5	13	M1042
5.0	0.25	6	M1057
10	0.5	13	M1056
10	0.25	6	M1054
15	0.25	6	M1055

注記：上記は全てストレートMicrodotコネクターです。

探触子外形寸法(インチ)

振動子径	(A)	(B)
0.50	0.81	0.63
0.25	0.50	0.42
