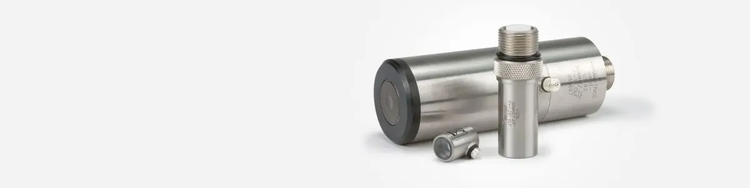

高周波探触子

非破壊検査ソリューション

高周波探触子は一振動子の垂直型または水浸型の探触子で、20MHz以上の周波数を生成します。

概要

高周波探触子の特長

  • 広帯域・高ダンピング設計で、優れた時間軸分解能
  • 短い波長による優れた探傷分解能
  • 小径ビームにフォーカス可能
  • 周波数帯域：20MHz～225MHz
  • 高分解能を要する微細な孔や割れの探傷、表面の割れや表面不整検査、0.010mm以下の薄物素材の厚さ測定、セラミックや先端素材の検査、材質分析などに対応

高周波直接接触型

高周波直接接触型探触子

  • シリカ製遅延材は直接接触法で探傷試験、材質分析、厚さ測定に対応
  • 3種類の異なる遅延材構成(BA、BB、BC)により、多様な遅延材エコーの組み合わせを取得
  • 標準のコネクタータイプ：横付きMicrodot(RM)

探触子外形寸法(インチ)

遅延
スタイル		 (A) (B) (C)
BA 0.72 0.81 1.00
BB 0.34 0.44 0.81
BC 0.34 0.44 0.63

探触子構成

条件を入力し検索ボタンを押すと、適した探触子の内容やアイテムナンバーが確認できます。アイテムナンバーをクリックすると、見積もり申込みができます。
さらに高い周波数の探触子につきましては、お近くのオリンパス、または当社ウェブサイトまでお問い合わせください。

Frequency
(MHz)
Nominal Element Size
VIDEOSCAN
in.
mm
Part /
Item No.
20
0.25
6

V212-BA-RM

U8411009

V212-BC-RM

U8411011

V212-BB-RM

U8411010

30
0.25
6

V213-BB-RM

U8411021

V213-BA-RM

U8411020

V213-BC-RM

U8411022

50
0.125
3

V215-BA-RM

U8411026

V215-BB-RM

U8411027

V215-BC-RM

U8411028

50
0.25
6

V214-BC-RM

U8411025

V214-BA-RM

U8411023

V214-BB-RM

U8411024

75
0.125
3

V2025

\

U8415045

75
0.25
6

V2022

\

U8415044

100
0.125
3

V2012

U8415043

V2054

U8415046

125
0.125
3

V2062

\

U8415047

高周波標準ケース水浸型

高周波標準ケース水浸探触子

  • シリカ製遅延材
  • フォーカス仕様は光学的グランドレンズを使用
  • F202アダプターは、パッシブ・UHFコネクターとアクティブ・Microdotコネクター付きで使用可能
  • 小型外観で高周波性能を実現
V358-SU diagram

探触子構成

条件を入力し検索ボタンを押すと、適した探触子の内容やアイテムナンバーが確認できます。アイテムナンバーをクリックすると、見積もり申込みができます。

Frequency
(MHz)
Nominal Element Size
VIDEOSCAN
in.
mm
Part /
Item No.
20
0.25
6

V354-SU

U8423057

V372-SU

U8423058

V373-SU

U8423059

V374-SU

U8423060

30
0.25
6

V376-SU

U8423081

V375-SU

U8423080

V377-SU

U8423082

V356-SU

U8423078

50
0.25
6

V358-SU

\

U8423079

高周波SU/RMケース水浸型

高周波SU/RMケース水浸型探触子

  • フォーカス仕様は光学的グランドレンズを使用
  • ステンレスケースは、パッシブ・ストレートUHF(SU)コネクターとアクティブ横付きMicrodot(RM)コネクター仕様
  • 大型ケースは大きな遅延材を使用することができ、干渉ノイズを減らすことが可能

*鋼、チタニウム、その他同様の音速を持つ素材で表面波を生成することがあります。さらに高い周波数の探触子については、お近くのオリンパス、または当社ウェブサイトまでお問い合わせください。

探触子構成

条件を入力し検索ボタンを押すと、適した探触子の内容やアイテムナンバーが確認できます。アイテムナンバーをクリックすると、見積もり申込みができます。

Frequency
(MHz)
Nominal Element Size
VIDEOSCAN
in.
mm
Part /
Item No.
50
0.125
3

V3332

\

U8424006

50
0.25
6

V3192

U8424001

V3193

U8424002

V3409

U8424012

V390-SU/RM

U8423084

V3330

U8424005

V3337

U8424007

75
0.25
6

V3320

U8424004

V3349

U8424009

100
0.125
3

V3346

\

U8424008

100
0.25
6

V3194

U8424003

V3394

U8424010

V3534

U8424013

高周波スタンドオフ探触子

高周波スタンドオフ探触子

探触子外形寸法

探触子とアクセサリーオプション

M2104：特殊高周波スタンドオフ探触子、125 MHz、先端直径0.74インチ（18.8 mm）。 検査証明書付き。

M2102：特殊高周波スタンドオフ探触子、75 MHz、先端直径0.74インチ（18.8 mm）。 検査証明書付き。

B126：M2104およびM2102探触子用の特殊な可変水路バブラー。
