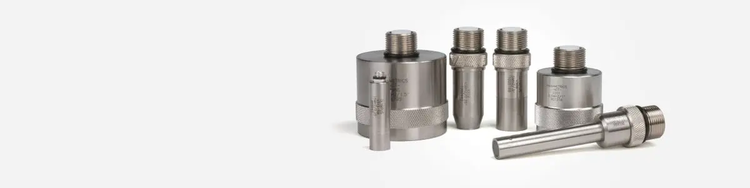

水浸型探触子
非破壊検査ソリューション
1/4波長の長さに相当する整合層を持ち、音響的に水とマッチする一振動子型の縦波探触子です。部分水浸または全水浸の対象物に超音波を発信するよう設計されています。
概要

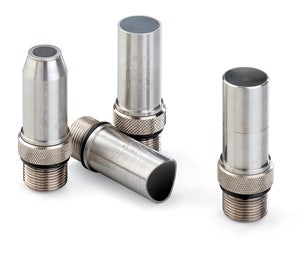

水浸型探触子の特長
- 水浸法では、均一的なカップリングを得ることが可能
- 1/4波長厚さ膜仕様なので水に対して音響エネルギーを最適に整合
- 真ちゅう製コネクター付き、SUS303ケース仕様
- RFシールドにより、検査条件が厳しい用途においてもSN比を向上

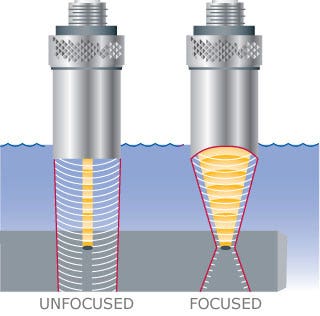

- 全ての水浸型探触子は球状(スポット)、または円柱状(ライン)にフォーカス可能 *Paintbrush(ペイントブラシ)を除く
- 小さな反射源に対する感度を良くするための音響ビームを、カスタマイズされた焦点距離で設計可能
用途
- 自動走査
- インライン厚さ測定
- パイプやバー、チューブ、プレートなどの高速探傷
- TOFDと増幅イメージ検査
- トランスミッションテスト
- 素材分析・音速測定
大口径水浸型
大口径水浸探触子
- 大口径振動子径は長い焦点距離に合うよう近距離音場限界距離長さを増大
- 大口径振動子径はスキャニング幅を増大
- 低周波数大口径振動子径設計は難しい用途での使用が可能
探触子外形寸法(インチ)
| 振動子径 | (A) | (B) | (C) |
| 1.50 | 1.75 | 1.81 | 1.50 |
| 1.13 | 1.38 | 1.44 | 1.25 |
| 1.00 | 1.25 | 1.31 | 1.25 |
| 0.75 | 1.00 | 1.06 | 1.25 |
i-4、i-7、i-8スタイルケース
- さまざまなエレメントとケースサイズ
- ストレートUHFコネクター
- 303ステンレスケース
探触子外形寸法
| 振動子径 (インチ) |
A | B |
| 0.75 | 1.00 | 1.375 |
| 0.50, 0.625 | 0.748 | 1.375 |
| 1.00, 1.125 | 1.25 | 1.375 |
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | Power Series | Resolution Series | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
Part / Item No. |
Part / Item No. |
Part / Item No. |
|
| 0.5 | 0.75 | 19 |
I7-0012-P-SU \ U8517150° |
V318-SU \ U8423038° |
|||
| 0.5 | 1 | 25 |
A301S-SU \ U8421001 |
V301-SU \ U8423001 |
|||
| 0.5 | 1.125 | 29 |
A391S-SU \ U8421056 |
V391-SU \ U8423073° |
|||
| 0.5 | 1.5 | 39 |
A389S-SU \ U8421055 |
V389-SU \ U8423071 |
|||
| 1 | 0.75 | 19 |
A314S-SU \ U8421029 |
V314-SU \ U8423029 |
|||
| 1 | 1 | 25 |
C302-SU \ U8422001 |
V302-SU \ U8423003 |
|||
| 1 | 1.125 | 29 |
A394S-SU \ U8421058 |
V394-SU \ U8423075 |
|||
| 1 | 1.5 | 39 |
A392S-SU \ U8421057 |
V392-SU \ U8423074 |
|||
| 2.25 | 0.75 | 19 |
A305S-SU \ U8421007 |
C305-SU \ U8422003 |
I7-0212-R-SU \ U8517156 |
V305-SU \ U8423007 |
|
| 2.25 | 1 | 25 |
A304S-SU \ U8421006 |
C304-SU \ U8422002 |
V304-SU \ U8423006 |
||
| 2.25 | 1.5 | 39 |
A395S-SU \ U8421059 |
V395-SU \ U8423076 |
|||
| 3.5 | 0.75 | 19 |
A381S-SU \ U8421051 |
C381-SU \ U8422018 |
V381-SU \ U8423063 |
||
| 3.5 | 1 | 25 |
A380S-SU \ U8421050 |
C380-SU \ U8422017 |
V380-SU \ U8423061 |
||
| 5 | 0.75 | 19 |
A308S-SU \ U8421011 |
C308-SU \ U8422007 |
I7-0512-R-SU \ U8517165 |
V308-SU \ U8423012 |
|
| 5 | 1 | 25 |
A307S-SU \ U8421010 |
V307-SU \ U8423010 |
|||
| 7.5 | 0.75 | 19 |
A321S-SU \ U8421036 |
V321-SU \ U8423043 |
|||
| 10 | 0.75 | 19 |
A315S-SU \ U8421030 |
V315-SU \ U8423030 |
|||
| 10 | 1 | 25 |
V322-SU \ U8423044 |
||||
標準水浸型
標準水浸型探触子の特長
- ローレット加工された、ストレートUHFコネクター(SU)付き
- 他の外観、コネクターアイテムも有り
- 周波数帯域：1.0MHz～25MHz
i-3スタイルケース
- 外形寸法：0.25インチ(6mm)、0.375インチ(10mm)、0.50インチ(13mm)
- 振動子径：0.63インチ(16mm)
- ストレートUHFコネクター付き、303ステンレスケース
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | Resolution Series | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
Part / Item No. |
Part / Item No. |
|
| 1 | 0.5 | 13 |
A303S-SU\ U8421005 |
V303-SU \ U8423005 |
||
| 2.25 | 0.25 | 6 |
C323-SU \ U8422014 |
V323-SU \ U8423048 |
||
| 2.25 | 0.375 | 10 |
C325-SU \ U8422015 |
V325-SU \ U8423053 |
||
| 2.25 | 0.5 | 13 |
A306S-SU \ U8421009 |
C306-SU \ U8422004 |
V306-SU \ U8423009 |
|
| 3.5 | 0.25 | 6 |
C384-SU \ U8422021 |
V384-SU \ U8423070 |
||
| 3.5 | 0.375 | 10 |
C383-SU \ U8422020 |
V383-SU \ U8423066 |
||
| 3.5 | 0.5 | 13 |
A382S-SU \ U8421053 |
C382-SU \ U8422019 |
I3-0308-R-SU \ U8517233 |
V382-SU \ U8423065 |
| 5 | 0.25 | 6 |
A310S-SU \ U8421018 |
C310-SU \ U8422012 |
V310-SU \ U8423017 |
|
| 5 | 0.375 | 10 |
A326S-SU \ U8421038 |
C326-SU \ U8422016 |
V326-SU \ U8423054 |
|
| 5 | 0.5 | 13 |
A309S-SU \ U8421013 |
C309-SU \ U8422008 |
V309-SU \ U8423013 |
|
| 7.5 | 0.5 | 13 |
A320S-SU \ U8421035 |
V320-SU \ U8423042 |
||
| 10 | 0.25 | 6 |
A312S-SU \ U8421024 |
V312-SU \ U8423024 |
||
| 10 | 0.375 | 10 |
A327S-SU \ U8421039 |
V327-SU \ U8423055 |
||
| 10 | 0.5 | 13 |
A311S-SU \ U8421020 |
I3-1008-R-SU \ U8517073 |
V311-SU \ U8423019 |
|
| 15 | 0.25 | 6 |
A313S-SU \ U8421028 |
V313-SU \ U8423028 |
||
| 15 | 0.375 | 10 |
V328-SU \ U8423056 |
|||
| 15 | 0.5 | 13 |
A319S-SU \ U8421032 |
V319-SU \ U8423040 |
||
| 20 | 0.125 | 3 |
V316-SU \ U8423034 |
|||
| 20 | 0.25 | 6 |
V317-SU \ U8423037 |
|||
| 25 | 0.25 | 6 |
V324-SU \ U8423052 |
|||
スリムラインケース水浸型
スリムラインケース水浸型探触子の特長
- ステンレス製ケース(外径10mm)、アクセスが難しい狭い箇所の対象物にも適応
- 標準構成は、ストレートMicrodotコネクター(SM)タイプ
i-1、i-2スタイルケース
- 0.25インチ(6mm)、振動子径0.375インチ(10mm)
- アクセスが難しい箇所にも対応可能なケースで、ストレートMicrodotコネクター(i-1)、ストレートUHFコネクター(i-2)付き
- 303ステンレスケース
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
|
| 2.25 | 0.25 | 6 |
V323-SM \ U8423047 |
|
| 3.5 | 0.25 | 6 |
V384-SM \ U8423069 |
|
| 5 | 0.25 | 6 |
A310S-SM \ U8421017 |
V310-SM \ U8423016 |
| 10 | 0.25 | 6 |
A312S-SM \ U8421023 |
V312-SM \ U8423023 |
| 15 | 0.25 | 6 |
A313S-SM \ U8421027 |
V313-SM \ U8423027 |
| 20 | 0.125 | 3 |
V316-SM \ U8423033 |
|
| 20 | 0.25 | 6 |
V317-SM \ U8423036 |
|
| 25 | 0.25 | 6 |
V324-SM \ U8423051 |
|
ペンシルケース水浸型
ペンシルケース水浸型探触子の特長
- 51mmの小径、長い筒はアクセスが遠い対象物にも適応
- 標準コネクターはストレートUHF(SU)タイプ
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
|
| 2.25 | 0.25 | 6 |
V323-N-SU \ U8423045 |
|
| 3.5 | 0.25 | 6 |
V384-N-SU \ U8423067 |
|
| 5 | 0.25 | 6 |
A310S-N-SU \ U8421014 |
V310-N-SU \ U8423014 |
| 10 | 0.25 | 6 |
A312S-N-SU \ U8421021 |
V312-N-SU \ U8423021 |
| 15 | 0.25 | 6 |
A313S-N-SU \ U8421025 |
V313-N-SU \ U8423025 |
| 20 | 0.125 | 3 |
V316-N-SU \ U8423032 |
|
| 20 | 0.25 | 6 |
V317-N-SU \ U8423035 |
|
| 25 | 0.25 | 6 |
V324-N-SU \ U8423049 |
|
