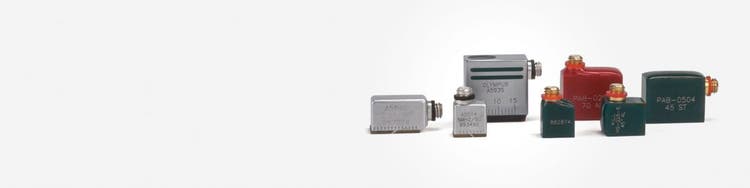

一体型斜角探触子は、優れたSN比で、耐久性の高い斜角探触子です。コネクター位置は、横付きと上付きの2種類から選べます。
概要
一体型斜角探触子の特長
- 丈夫なプラスチック製ウエアの表面は、傷が付きにくく長期間使用可能
- アクセスの難しい狭い箇所でも使用可能なコンパクトデザイン
- 優れたSN比
- マイクロミニチュアケース型、横付きMicrodot(RM)使用の探触子はフィンガーリングを含む

探触子構成
詳細については お問い合わせ.
Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | |
in. | mm | Part / Item No. |
|
2.25 | 0.25 x 0.25 | 6 x 6 |
A561S-RM U8431041A562S-RM U8431042A563S-RM U8431043A564S-RM U8431044 |
5 | 0.25 x 0.25 | 6 x 6 |
A591S-SM U8431052A593S-SM U8431056A592S-SM U8431054A571S-RM U8431045A572S-RM U8431046A573S-RM U8431047A574S-RM U8431048A591S-RM U8431051A592S-RM U8431053A593S-RM U8431055 |
5 | 0.187 x 0.187 | 5 x 5 |
A5020 U8438003A5021 U8438004A5015 U8438002A5023 U8438005A5067 U8438014A5068 U8438015A5069 U8438016A5013 U8860363A5014 U8438001 |
10 | 0.187 x 0.187 | 5 x 5 |
A5054 \ U8438012 |
ハリソニック型
ハリソニック型
小型の簡易斜角探触子は、一体型の斜角横波ウエッジを使用することで、サイズと性能の間で絶妙のバランスを実現しています。 全体的なサイズと設置面積は、ねじ込み式の探触子およびウエッジと比べて小さく、性能の低下もわずかか、まったくありません。 エポキシ樹脂の筐体は、探触子による試験対象の表面への擦り傷を防止します。
用途の要求事項に応じて、上部に取り付ける(ストレートマウント)コネクターか、側部に取り付ける(直角マウント)コネクターを使用できます。 横波では、ご要望に応じて、標準搭載の4つの角度である45°、60°、70°、90°、またはユーザー定義角度をご利用いただけます。


準小型(HS-225)および超小型(HS-877)の斜角探触子は、2.25~10.0 MHzの周波数と45°~90°の角度で提供されています。 エポキシ樹脂の筐体は、探触子による試験対象の表面への擦り傷を防止します。 これらの探触子は、小口径の溶接管の探傷と、設置面積が非常に小さな横波探触子が要件となる用途に最適です。 上部取り付けと側部取り付けのどちらのタイプを選択するかによって、上部取り付けのMicrodotコネクターか、側部取り付けのMicrodotコネクターを使用できます。 ご注文の際は、製品型番、周波数、角度、検査する材料、コネクターの場所を指定してください。


準小型:
0.375 in. L x 0.425 in. H x .0325 in. W
超小型:
0.375 in. L x 0.375 in. H x 0.250 in. W
Item Number | Part Code | Frequency (MHz) |
Nominal Element Size Angle (°) |
Angle (°) | Connector Type | |
mm | Inches | |||||
U8503183 |
PAB-0204-60-AL-RM | 2.25 | 6 x 6 | 0.250 x 0.250 | 60° Shear Wave in Steel | Right Microdot |
U8503124 |
HS-225-5-45-AL-RM | 5 | 3 x 6 | 0.120 x 0.250 | 45° Shear Wave in Aluminum | Right Microdot |
U8503092 |
PAB-0504-70-ST-RM | 5 | 6 x 6 | 0.250 x 0.250 | 70° Shear Wave in Steel | Right Microdot |
U8503091 |
PAB-0504-70-AL-RM | 5 | 6 x 6 | 0.250 x 0.250 | 70° Shear Wave in Aluminum | Right Microdot |
U8503110 |
PAB-0504-60-AL-SM | 5 | 6 x 6 | 0.250 x 0.250 | 60° Shear Wave in Aluminum | Straight Microdot |
U8430039 |
PAB-0504-45-ST-RM | 5 | 6 x 6 | 0.250 x 0.250 | 45° Shear Wave in Steel | Right Microdot |
U8503107 |
PAB-0504-45-AL-RM | 5 | 6 x 6 | 0.250 x 0.250 | 45° Shear Wave in Aluminum | Right Microdot |
U8435040 |
HS-225-5-70-ST-RM | 5 | 3 x 6 | 0.120 x 0.250 | 70° Shear Wave in Steel | Right Microdot |
U8503056 |
HS-225-5-70-AL-SM | 5 | 3 x 6 | 0.120 x 0.250 | 70° Shear Wave in Aluminum | Straight Microdot |
U8503090 |
PAB-0504-60-ST-SM | 5 | 6 x 6 | 0.250 x 0.250 | 60° Shear Wave in Steel | Straight Microdot |
U8503163 |
PAB-0504-60-ST-RM | 5 | 6 x 6 | 0.250 x 0.250 | 60° Shear Wave in Steel | Right Microdot |
U8503106 |
PAB-0504-45-AL-SM | 5 | 6 x 6 | 0.250 x 0.250 | 45° Shear Wave in Aluminum | Straight Microdot |
U8503123 |
HS-225-5-70-AL-RM | 5 | 3 x 6 | 0.120 x 0.250 | 70° Shear Wave in Aluminum | Right Microdot |
U8435041 |
HS-225-5-60-ST-RM | 5 | 3 x 6 | 0.120 x 0.250 | 60° Shear Wave in Steel | Right Microdot |
U8503086 |
PAB-0503-70-AL-SM | 5 | 5 x 5 | 0.187 x 0.187 | 70° Shear Wave in Aluminum | Straight Microdot |
U8503093 |
PAB-0504-70-ST-SM | 5 | 6 x 6 | 0.250 x 0.250 | 70° Shear Wave in Steel | Straight Microdot |
U8503054 |
HS-225-5-60-AL-SM | 5 | 3 x 6 | 0.120 x 0.250 | 60° Shear Wave in Aluminum | Straight Microdot |
U8503089 |
PAB-0504-45-ST-SM | 5 | 6 x 6 | 0.250 x 0.250 | 45° Shear Wave in Steel | Straight Microdot |
U8503082 |
PAB-0503-60-AL-SM | 5 | 5 x 5 | 0.187 x 0.187 | 60° Shear Wave in Aluminum | Straight Microdot |
U8503127 |
HS-877-5-45-ST-RM | 5 | 5 x 5 | 0.187 x 0.187 | 45° Shear Wave in Steel | Right Microdot |
U8503134 |
HS-225-5-45-AL-SM | 5 | 3 x 6 | 0.120 x 0.250 | 45° Shear in Aluminum | Straight Microdot |
U8503053 |
HS-225-5-60-AL-RM | 5 | 3 x 4 | 0.120 x 0.250 | 60° Shear Wave in Aluminum | Right Microdot |
U8503077 |
PAB-0503-45-AL-RM | 5 | 5 x 5 | 0.187 x 0.187 | 45° Shear Wave in Aluminum | Right Microdot |
U8503109 |
PAB-0504-60-AL-RM | 5 | 6 x 6 | 0.250 x 0.250 | 60° Shear Wave in Aluminum | Straight Microdot |
U8503177 |
PAB-1004-45-ST-RM | 10 | 6 x 6 | 0.250 x 0.250 | 45° Shear Wave in Steel | Right Microdot |
U8503176 |
PAB-1004-45-AL-SM | 10 | 6 x 6 | 0.250 x 0.250 | 45° Shear Wave in Aluminum | Straight Microdot |
U8503096 |
PAB-1004-45-AL-RM | 10 | 6 x 6 | 0.250 x 0.250 | 45° Shear Wall in Aluminum | Right Microdot |
U8502019 |
PAB-1003-60-AL-SM | 10 | 5 x 5 | 0.187 x 0.187 | 60° Shear Wave in Aluminum | Straight Microdot |
U8503058 |
HS-877-10-45-AL-SM | 10 | 3 x 4 | 0.187 x 0.187 | 45° Shear Wave in Aluminum | Straight Microdot |
U8503126 |
HS-877-10-60-AL-SM | 10 | 5 x 5 | 0.187 x 0.187 | 60° Shear Wave in Aluminum | Straight Microdot |
U8503164 |
HS-877-10-70-AL-SM | 10 | 5 x 5 | 0.187 x 0.187 | 70° Shear Wave in Aluminum | Straight Microdot |
