一振動子の直接型探触子は、屈折波にモード転換することなく対象物に横波を直接入射することができます。
垂直横波探触子の特長
- 対象物の表面に垂直伝播する横波を生成
- 横波のせん断方向は、横付きコネクターの取り付け方向に対し平行に設計
- 横波構成に対する縦波比は、通常-30dB以下
用途
- 横波音速測定
- 弾性と横波のヤング率計算
- 材質ゲイン構成の特定

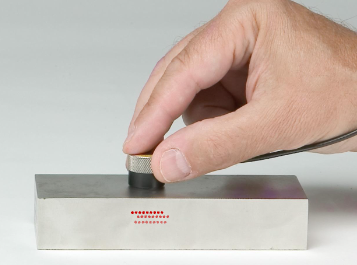

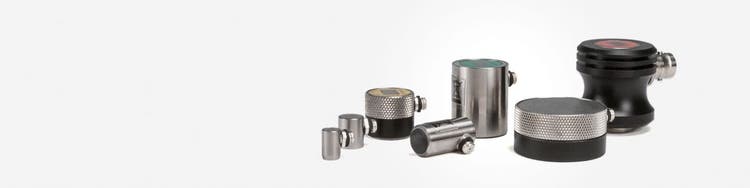

直接接触型垂直横波探触子
- WC5ウエアプレートによる、耐久性、耐摩耗性の強化
- 標準タイプとフィンガーチップタイプの両ケースを使用可能
- 303ステンレススチールケースを採用
Frequency
Nominal Element Size
VIDEOSCAN
(MHz)
In.
mm
Part /
Item No.
Item No.
0.1
1
25
V1548\U8403067
0.25
1
25
V150-RB\U8403055
V150-RM \U8403056
0.5
1
25
V151-RB \U8403058
V151-RM \U8403059
1
0.5
13
V153RB\U8403064
V153RM\U8403065
1
1
25
V152-RB\U8403061
V152-RM\U8403062
2.25
0.5
13
V154-RM\U8403069
V154-RB\U8403068
5
0.125
3
V157-RM\U8403075
5
0.25
6
V156-RM\U8403074
5
0.5
13
V155-RB/U8403071
V155-RM\U8403072
遅延材付き垂直横波探触子
- 一体型遅延材なので、より高い周波数での測定が可能
- シリカ遅延材により、減衰を小さくし、水晶成分を物質的に保護
周波数
振動子径
遅延
製品型番
MHz
インチ
mm
µsec
5.0
0.25
6
7
V220-BA-RM
10
0.25
6
7
V221-BA-RM
20
0.25
6
7
V222-BA-RM
20
0.25
6
7
V222-BB-RM
20
0.25
6
4
V222-BC-RM
