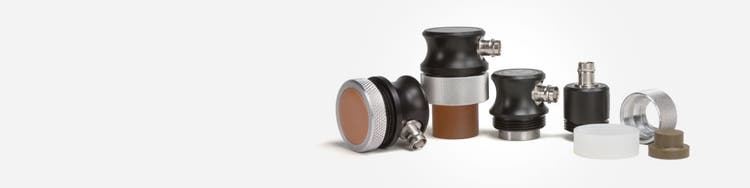

表面保護付き探触子は、一振動子の縦波直接接触型探触子で、遅延材、保護膜、保護用の耐磨耗キャップを取り付けて使用できます。

概要

表面保護付き探触子の特長

  • 一振動子の縦波直接接触型探触子で、遅延材や保護膜、保護用ウエアキャップと一緒に使用可能
  • 探触子単体で使用する場合、エポキシ製のウエアキャップにより、プラスチック、各種複合材、低インピーダンス素材に整合する音響インピーダンスを取得可能
  • ネジ式ケースのため、遅延材、保護膜、保護用ウエアキャップに簡単に装着可能

用途

  • 垂直探傷
  • 厚さ測定
  • 高温材料の検査
  • プレートやビレット、バー、鍛造品の検査

標準表面保護付き

標準表面保護付き探触子

  • 手袋を装着していてもしっかりとグリップが可能なコンフォートフィット・デザイン
  • 標準のコネクタータイプは横付きBNC(RB)で、ストレートBNC(SB)が使用可能なタイプも有り
  • 遅延材、保護膜、保護用ウエアキャップは、探触子とは別売りなので、必要なものだけを購入可能

探触子外形寸法(インチ)

振動子径 (A) (B) (C)
1.50 1.53 1.75 2.25
1.125 1.53 1.38 1.81
1.00 1.53 1.25 1.63
0.75 1.53 0.99 1.41
0.50 1.53 0.63 1.19

探触子構成

条件を入力し検索ボタンを押すと、適した探触子の内容やアイテムナンバーが確認できます。アイテムナンバーをクリックすると、見積もり申込みができます。

Frequency
(MHZ)		 Nominal Element Size ACCUSCAN-S CENTRASCAN VIDEOSCAN
in mm Part/ Item No Part/ Item No Part/ Item No
0.5 1

A601S-RB

U8440001

V601-RB

U8442001
0.5 1.5

V689-RB

U8442029
1 0.5

A603S-RB

U8440005

C603-RB

U8441002

V603-RB

U8442005
1 0.75

V614-RB

U8442021
1 1

A602S-RB

U8440003

C602-RB

U8441001

V602-RB

U8442003
2.25 0.5

A606S-RB

U8440011

C606-RB

U8441004

V606-RB

U8442011
2.25 0.75

A605S-RB

U8440009

V605-RB

U8442009
2.25 1

A604S-RB

U8440007

C604-RB

U8441003

V604-RB

U8442007
2.25 1.5

V695-RB

U8442037
3.5 0.5

A682S-RB

U8440027

V682-RB

U8442027
3.5 0.75

A681S-RB

U8440025
3.5 1

A680S-RB

U8440023

V680-RB

U8442023
5 0.5

A609S-RB

U8440017

C609-RB

U8441006

V609-RB

U8442017
5 0.75

A608S-RB

U8440015

V608-RB

U8442015
5 1

A607S-RB

U8440013

V607-RB

U8442013
10 0.5

A611S-RB

U8440019

V611-RB

U8442019

高温表面対応遅延材付き

高温表面対応遅延材付き探触子

  • 高温表面での断続的な直接接触使用が可能*
  • 表面近傍の分解能が向上
  • 遅延材口径により、曲面対応が可能
  • WTD(Warm temperature delay lines)遅延材は室温使用のアプリケーションに対応

*連続使用する場合は、使用時間最長10秒間と、使用後1分間のクリーニングをお勧めします(探触子本体が50℃以上になっていない場合)。

振動子径 遅延材リテーナーリング max. 175℃(350°F) max. 260℃(500°F) max.
480℃(900°F)
インチ mm
1.00 DRN-3 WTD-3-x HTD-3-x VHTD-3-x
0.75 DRN-4 WTD-4-x HTD-4-x VHTD-4-x
0.50 DRN-5 WTD-5-x HTD-5-x VHTD-5-x

xは、標準遅延材の長さで、1/2インチ(13mm)、1インチ(25mm)、1-1/2インチ(38mm)があります。ご注文の際にはご確認ください。

保護膜/ウエアキャップ

保護膜オプション

振動子径 保護膜のみ*1 保護膜リテーナーリング キット*2
インチ mm 12 pkg 60 pkg
1.50 PM-1-12 MRN-1 PMK-1
1.125 PM-2-12 MRN-2 PMK-2
1.00 PM-3-12 MRN-3 PMK-3
0.75 PM-4-12 MRN-4 PMK-4
0.50 PM-5-12 MRN-5 PMK-5

*1：シートは36x36x1/32インチです(製品型番：NPD-665-3101)。
*2：キットは保護膜ｘ12枚、リングx1個を含みます。

保護ウエアキャップオプション

• ナイロン製のウエアキャップは、粗い表面での使用が可能

振動子径
製品型番
インチ
mm
1.50
38
NWC-1
1.125
29
NWC-2
1.00
25
NWC-3
0.75
19
NWC-4
0.50
13
NWC-5
