着脱交換可能な遅延材付き探触子

非破壊検査ソリューション

メールでのお問い合わせ

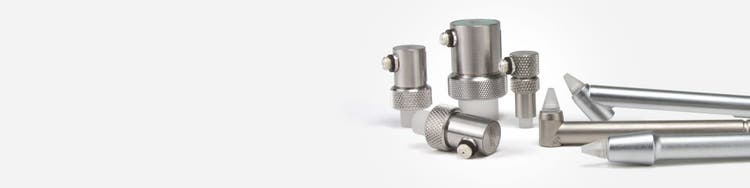

遅延材付き探触子は、着脱交換可能な遅延材を使用するためのケースを備えた一振動子の探触子です。

遅延材付き探触子の利点:

表面近傍の分解能に優れた遅延材を使用
高周波数での分解能を改善
直接接触法で使用した場合、薄い素材の測定や小さな傷の探傷に有効
曲面に合わせた加工が可能

用途、特長:

精密厚さ測定
垂直探傷
設置範囲の限られた部位の検査
全ての探触子に標準遅延材と保持リングを標準装備
高温遅延材とドライカップリング遅延材の使用が可能

※遅延材先端と探触子の間にはカプラントが必要

遅延材

遅延材付き探触子

周波数

振動子径

Colspan=2

製品型番

MHz

インチ

2.25

0.25

V204-RM

5.0

0.50
0.25

13
6

V206-RM
V201-RM

0.25
0.125

6
3

V202-RM
V203-RM

0.25

V205-RM

0.125

V208-RM

交換遅延材オプション

振動子径		標準遅延材	高温対応			ドライカップリング遅延材	スペアリテーナーリング	スプリングロードホルダー
振動子径		標準遅延材	最大 175°C	最大260°C	最大480°C	ドライカップリング遅延材	スペアリテーナーリング	スプリングロードホルダー
インチ	mm
0.50	13	DLH-2	DLHT-201	DLHT-2	DLHT-2G	DLS-2	DRR-2	2130
0.25	6	DLH-1	DLHT-101	DLHT-1	DLHT-1G	DLS-1	DRR-1	2127 & DRR-1H
0.125	3	DLH-3	DLHT-301	DLHT-3	DLHT-3G	DLS-3	DRR-3	2133 & DRR-3H

Sonopen

Sonopen(ソノペン)

交換可能なフォーカス遅延材
曲面や小さな刻みのある対象物の検査に適した、非常に小さな先端径
探触子先端を検査対象物にセットしやすい持ち手のデザイン

周波数	振動子径		製品型番
MHz	インチ	mm	ストレートハンドル	直角ハンドル	45° ハンドル
15	0.125	3	V260-SM	V260-RM	V260-45

先端径		製品型番
インチ	mm
0.080	2.0	DLP-3
0.060	1.5	DLP-302
0.080	2.0	DLP-301*

Sonopen(ソノペン)交換遅延材

*高温遅延は175℃まで対応。

スプリング・ロード・ホルダー

SLH-V260-SM*

*V260-SMのみ使用可能。

ハリソニック社製ペンシル

ハリソニック社製ペンシル型探触子

この高周波の遅延材付き集束探触子は、鉄鋼内の.010インチの低い深さにおける戻りエコーを表示できる任意の超音波探傷器と互換性があります。標準の測定範囲は鉄鋼内の約.010～0.250インチです。 0.060インチの円形接触面では、曲面の読み取り値を得ることができます。これらの探触子の標準用途例としては、タービンブレードや小型部品内の小口径のチューブおよび凹面領域を検査できます。どちらの探触子でも使用されている遅延材の先端部は、着脱交換可能です。最良の性能を得るには、短いケーブル（例：MBタイプ、6フィート）を使用してください。製品型番の末尾が「L」で識別されるこれらのモデルは、超音波音響機器と共に使用する際に最良の性能を実現するためのPowerLink™ Technologyを組み込んでいます。

Hc-876超音波探傷子は、広帯域幅で、小さな接触面に対して高周波（20 MHz）で動作します。最も重要な用途は、ジェットエンジン翼などの重要構成部品の厚さ測定です。 Microdotコネクターを使用して取り付けられます。

着脱交換可能な遅延材
周波数	公称振動子径		製品型番
（MHz）	インチ	mm	ストレートハンドル	直角ハンドル
10	0.125	3	HC-398-RDL-L	HC-398-RA-RDL-L
交換可能な先端部（10 ms）			HAX-398	HAX-398

HC-398-RDL-Lストレートハンドル

HC-398-RA-RDL-L直角ハンドル

恒久的遅延材
周波数	公称振動子径		製品型番
（MHz）	インチ	mm	ストレートハンドル	直角ハンドル
20	0.125	3	HC-876-L	HC-876*
				HC-876-RA-L
先端部の恒久的な遅延材（10 ms）*PowerLinkとは非互換。
