スポット溶接部検査用探触子は、自動車などの産業分野で実施されるスポット溶接部の非破壊検査において性能を発揮するよう、特別に設計されています。

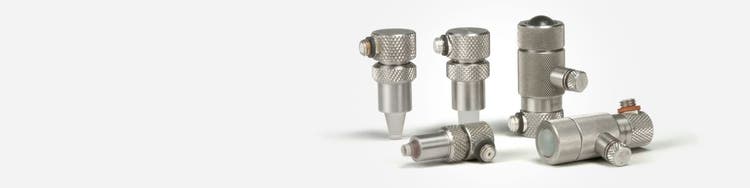

スポット溶接部検査用探触子
一振動子の遅延材付き探触子で、ハードチップ遅延材にも、スポット溶接の溶け込み試験用ウォーターカラム仕様にも対応します。
- さまざまなスポット溶接のナゲットサイズ試験に対応するよう、各種サイズをラインアップ
- ハードチップ遅延材とウォーターカラムに対応
- インチとmmの両方の加工が可能
- 自動車、電気製品のほか、品質管理の厳しい産業用スポット溶接部の検査に対応

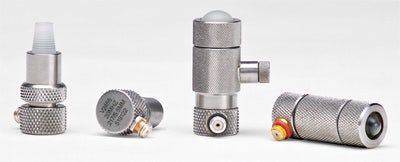

探触子構成
上段：探触子、ウォーターカラム、Oリング、保護膜、ケース
下段：探触子、遅延材、遅延材リテーナーリング
Frequency
Nominal Element Size
VIDEOSCAN
(MHz)
in.
mm
Part /
Item No.
Item No.
15
0.118
3
V2330\U8415025
15
0.138
3.5
V2335\U8415026
15
0.157
4
V2340\U8415027
15
0.177
4.5
V2345\U8415028
15
0.197
5
V2350\U8415029
15
0.217
5.5
V2355\U8415030
15
0.236
6
V2360\U8415031
15
0.256
6.5
V2365\U8415032
15
0.315
8
V2380\U8415033
15
0.98
2.5
V2325\U8415024
20
0.098
2.5
V2425\U8415034
20
0.118
3
V2430\U8415035
15
0.138
3.5
V2335\U8415026
20
0.157
4
V2440\U8415037
20
0.177
4.5
V2445\U8415038
20
0.197
5
V2450\U8415039
20
0.217
5.5
V2455\U8415040
20
0.236
6
V2460\U8415041
ウォーターカラム保護膜(Oリング付き)
DLCW-1003
DLCW-2003
DLCW-3003
製品型番
セット枚数
製品型番
セット枚数
製品型番
セット枚数
DLCW-1003-MK25
25 Std.
DLCW-2003-MK25
25 Std.
DLCW-3003-MK25
25 Std.
DLCW-1003-MK50
50 Std.
DLCW-2003-MK50
50 Std.
DLCW-3003-MK50
50 Std.
DLCW-1003-MKX25
25 Hvy. Duty
DLCW-2003-MKX25
25 Hvy. Duty
DLCW-3003-MKX25
25 Hvy. Duty
DLCW-1003-MKX50
50 Hvy. Duty
DLCW-2003-MKX50
50 Hvy. Duty
DLCW-3003-MKX50
50 Hvy. Duty
