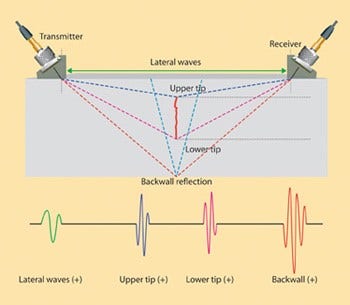

TOFD探触子とウエッジは、屈折した縦波を鋼材中に生成させ、TOFD(Time of Flight Diffraction)法によって割れの大きさをサイジングするために使用します。
TOFD探触子とウエッジの特長
TOFD探触子とウエッジは、屈折した縦波を鋼材中に生成させ、TOFD(time-of-flight diffraction)法によって溶接部の欠陥をサイジングするために使用します。多層で構成されており、周波数は2.25MHz～15MHzに対応、探触子のサイズは3mm～12mmで、TOFDウエッジと使用すれば鋼内に屈折縦波を生成することができます。
ミニチュア・スクリューインTOFD探触子
探触子外形寸法(インチ)
ケース
タイプ
タイプ
(A)
(B)
(C)
スレッドピッチ
ST1
0.44
0.55
0.22
3/8 - 32
ST2
0.71
0.685
0.257
11/16 - 24
Frequency
Nominal Element Size
CENTRASCAN
VIDEOSCAN
(MHz)
in.
mm
Part /
Item No.
Item No.
Part /
Item No.
Item No.
2.25
0.25
6
C542-SM/U8435019
-
2.25
0.375
10
C566-SM/U8435030
-
2.25
0.5
13
C540-SM/U8435017
-
5
0.125
3
C567-SM/U8435031
-
5
0.25
6
C543-SM/U8435020
-
5
0.375
10
C568-SM/U8435032
-
5
0.5
13
C541-SM/U8435018
-
10
0.125
3
C563-SM/U8435028
-
10
0.25
6
C544-SM/U8435021
-
15
0.125
3
-
V564-SM/U8474029

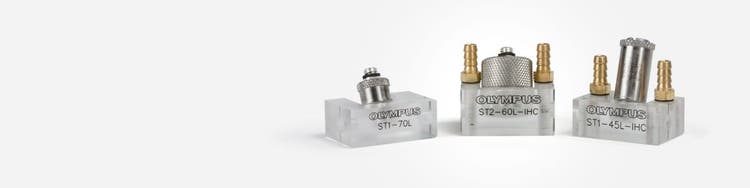

ミニチュアTOFDスクリューイン・ウエッジ
ST1 Wedge Type
ST2 Wedge Type
Refracted Longitudinal Angle
(°)
Wedge Options
ST1-45L
ST2-45L
45
Standard
ST1-45L-IHC
ST2-45L-IHC
45
Irrigated*
ST1-60L
ST2-60L
60
Standard
ST1-60L-IHC
ST2-60L-IHC
60
Irrigated*
ST1-70L
ST2-70L
70
Standard
ST1-70L-IHC
ST2-70L-IHC
70
Irrigated*
