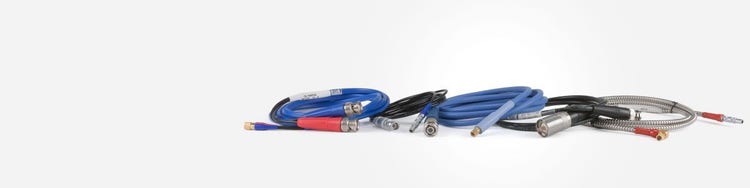

超音波探触子ケーブル
- アプリケーションに合わせて多種多様なケーブルをラインアップ
- 標準のケーブル長さ：1m、1.2m、1.8m(オーダーの際は、製品型番の"x"部分にケーブル長さをご記入ください)
- ケーブル両端のコネクタースタイルはあらかじめ設定
- ケーブルは基本的に50Ωで設定
※ケーブルのカスタマイズも可能です。詳細はお近くのオリンパスまでお問い合わせください。
探触子ケーブル
標準ケーブル
| ケーブル製品番号 | 適合コネクター |
| B-58-x | BNC－BNC |
| BCB-74-x | BNC－BNC |
| BCM-74-x | BNCとMicrodot |
| BCMA-74-x | BNCとMicrodot（Boot無し） |
| BCRM-74-x | BNCと直角Microdot |
| BCU-58-x | BNC - UHF |
| BCU-62-x | BNC - UHF |
| FLCB-74-x | メスLemoとBNC |
| LCB-74-x | 小Lemo 00とBNC |
| LCM-74-x | 小Lemo 00とMicrodot |
| LCU-74-x | 小Lemo 00とUHF |
| L1CB-58-x | 大Lemo 1とBNC |
| L1CM-74-x | 大Lemo 1とMicrodot |
| L1CU-74-x | 大Lemo 1とUHF |
| L1CU-74-x | 大Lemo 1とUHF |
| UCM-74-x | UHFとMicrodot |
| UCU-58-x | UHF - UHF |
強化/防水ケーブル
耐久性に優れた強化ケーブルおよび防水ケーブル
- 強化ケーブル(HD)
- シリコン被覆仕様強化ケーブル(HDAS)
- PVC被覆仕様強化ケーブル(HDAP)
- 防水ケーブル(W)
強化ケーブル(HD)
強力なテフロンコーティングにより、工業用途における柔軟性とパフォーマンスを向上
ケーブル製品番号
適合コネクター
BCB-188-x HD
BNC－BNC
BCM-188-x HD
BNCとMicrodot
BCU-188-x HD
BNC－UHF
LCB-188-x HD
小Lemo 00とBNC
LCM-188-x HD
小Lemo 00とMicrodot
PVC被覆仕様強化ケーブル(HDAP)
硬PVCコーティングを施したスパイラル・ステンレススチール外装により、耐久性を備えたケーブル
ケーブル製品番号
適合コネクター
BCB-188-x HDAP
BNC－BNC
BCM-188-x HDAP
BNC－Microdot
BCU-188-x HDAP
BNC－UHF
LCB-188-x HDAP
小Lemo 00－BNC
LCM-188-x HDAP
小Lemo 00－Microdot
シリコン被覆仕様強化ケーブル(HDAS)
シリコンのコーティングを施したステンレススチール外装により、耐久性と柔軟性に優れたケーブル
ケーブル製品番号
適合コネクター
BCB-188-x HDAS
BNC－BNC
BCM-188-x HDAS
BNC－Microdot
BCU-188-x HDAS
BNC－UHF
LCB-188-x HDAS
小Lemo 00－BNC
LCM-188-x HDAS
小Lemo 00－Microdot
防水ケーブル(W)
専用の防水加工のUHFコネクターが付いており、水深50mまで対応
ケーブル製品番号
適合コネクター
BCM-74-x W
BNC－防水加工Microdot
BCRM-74-x W
BNC－防水加工直角Microdot
BCU-58-x W
BNC－防水加工UHF
BCU-62-x W
BNC－防水加工UHF
BCU-74-x W
BNC－防水加工UHF
LCM-74-x W
小Lemo 00－防水加工Microdot
LCU-74-x W
小Lemo 00－防水加工UHF
L1CU-74-x W
大Lemo 1－防水加工UHF
ハンドル付きケーブル
ハンドル付きケーブル
- 75mmの握りやすいハンドルにより、耐久性を強化
- 152mmと229mmのハンドルもオーダー可能
ケーブル製品型番
適合コネクター
ハンドル長さ(インチ)
BCMH-74-X
BNCとMicrodot
3
LCMH-74-X
小Lemo 00とMicrodot
3
L1CMH-74-X
大Lemo 1とMicrodot
3
BCMH6-74-X
BNCとMicrodot
6
LCMH6-74-X
小Lemo 00とMicrodot
6
L1CMH6-74-X
大Lemo 1とMicrodot
6
BCMH9-74-X
BNCとMicrodot
9
LCMH9-74-X
小Lemo 00とMicrodot
9
L1CMH9-74-X
大Lemo 1とMicrodot
9
Dual/DS/SSA
厚さ計探触子用ケーブル(Dual)、ダブルシールドケーブル(DS)、ステンレススチール外装ケーブル(SSA)
- 厚さ計探触子用ケーブル(Dual)
- ダブルシールドケーブル(DS)
- ステンレススチール外装ケーブル(SSA)
厚さ計探触子用ケーブル(Dual)
二振動子型探触子に対応する、2コネクター付きシングルケーブル
ケーブル製品型番
適合コネクター
対応アイテム
BCMD-74-6
二振動子BNC - Microdot
標準
LCMD-74-6
二振動子小Lemo 00 - Microdot
二振動子
L1CMD-74-6
二振動子大Lemo 1 - Microdot
探触子
BCMD-316-5F
二振動子BNC - Microdot
フラッシュケース二振動子
L1CMD-316-5F
二振動子大Lemo 1 - Microdot
探触子
BCLPD-78-5
二振動子BNC - Lepra/Con
MTD-705
L1CLPD-78-5
二振動子大Lemo 1 - Lepra/Con
探触子
ステンレススチール外装ケーブル(SSA)
- 連鎖ステンレススチール外装により、産業用途においても柔軟性、保護性、耐久性を備えたケーブル
- ケーブル長さ6.1mまでオーダー可能
ケーブル製品型番
適合コネクター
BCB-188-x SSA
BNC - BNC
BCM-188-x SSA
BNC - Microdot
BCRM-188-x SSA
BNC - 横付きMicrodot
BCU-188-x SSA
BNC - UHF
LCM-188-x SSA
小Lemo 00とMicrodot
LCRM-188-x SSA
小Lemo 00と横付きMicrodot
ダブルシールドケーブル(DS)
- 高周波数でのアプリケーションにおいても低ノイズで対応
- ケーブル長さの異なるインピーダンス15Ωまたは25Ωは、高周波での最適なパフォーマンスを実現
ケーブル製品型番
適合コネクター
インピーダンス
BCM-74-x DS
BNCとMicrodot
50Ω
BCM-15-x DS
BNCとMicrodot
15Ω
BCM-25-x DS
BNCとMicrodot
25Ω
