概要

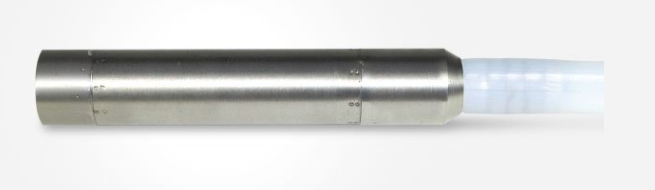

TEC/TED-固定/取り外し可能
冷暖房装置用渦流プローブは、堅牢設計で耐久性に優れています。 ディファレンシャルボビンセットと、円周に沿って感知するパンケーキアレイを含みます。 方向が円周に沿っている割れの検出に加えて、遷移ゾーンでの検出能力に優れています。
推奨
重い管の肉厚：TECおよびTEDプローブは、検査が内側のみに制限される可能性があるため、2.0mm（0.08インチ）を超える肉厚にはお勧めできません。 これらのプローブには、TE-ADP-004アダプターが必要です。
特長
- 耐久性に優れた堅牢設計。
- ディファレンシャルボビンセットと、円周に沿って感知するパンケーキアレイを含みます。
- 向きが円周に沿った割れの検出。
- 遷移ゾーンでの優れた検出能力。
- 冷暖房装置の管に理想的。

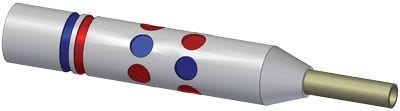

プローブ設計
連暖房装置検査用プローブは、向きが円周に沿った割れの検出用にパンケーキアレイを標準的なディファレンシャルボビンと組み合わせた製品です。
標準/カスタムプローブ（オーダーメイド）
製品型番は、以下の命名法とチャートで確認できます。
| プローブタイプ | プローブの直径* （製品型番ではmmを使用） |
中心周波数 | ケーブル長 （TECのみ）** |
|
| mm | インチ | |||
| TEC：固定 TED：取り外し可能 （TEZ-ACSまたはTEZ-ACKケーブルで使用。**） |
標準 TEC：9.6mm～50mm TED：11mm～50mm 0.2mmごと カスタム（TECのみ） 50.2mm～100mm |
標準 TEC：0.378インチ～1.969インチ TED：0.433インチ～1.969インチ 0.008インチごと カスタム（TECのみ）: 1.976インチ～3.937インチ |
015（低） 050（中） 250（高） 600（極高） |
15m（50フィート） 20m（65フィート） 30m（100フィート） |
| **TEBプローブ用のTEZケーブル情報は、溶接管探傷プローブカタログにあります。 | ||||
