概要
TEE/TEF-固定/取り外し可能

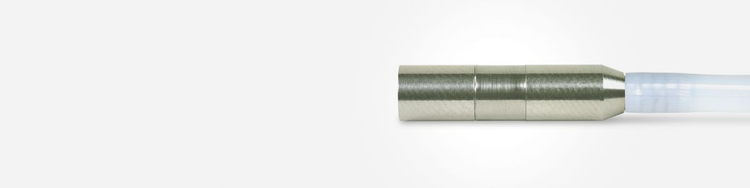

チタン製渦流プローブは、コイルがチタンで保護されており、前部および後部がステンレス鋼の耐磨耗ガイドになっているので、非常に優れた耐久性を備えています。 ヒーター、冷却器、熱交換器の検査に適しています。
特長
- 究極の耐久性。
- コイル用チタン製保護カバー。
- 前部および後部のステンレス鋼耐摩耗ガイド。
ヒーター、冷却器、熱交換器の検査に最適。
即納品：最短納期でお届け
以下に挙げるプローブは、常時在庫があり、すぐにお届けできます。 必要なプローブがここに挙げられていない場合は、直径や周波数がわずかに異なるものの結果品質に影響しない代替オプションを検討してください。 （詳細については、7～9ページの「即納品」をご覧ください ）。
製品型番
アイテムナンバー
直径
中心周波数
（kHz）
（kHz）
mm
インチ
TEE-140-050-N20
U8280463
14
0.551
50（中）
TEE-140-250-N20
U8280464
14
0.551
250（高）
TEE-148-005-N20
U8280411
14.8
0.583
5（極低）
TEE-148-050-N20
U8280465
14.8
0.583
50（中）
TEE-148-250-N20
U8280466
14.8
0.583
250（高）
TEE-156-015-N20
U8280403
15.6
0.614
15（低）
TEE-156-250-N20
U8280467
15.6
0.614
250（高）
TEE-182-015-N20
U8280620
18.2
0.717
15（低）
TEE-182-050-N20
U8280621
18.2
0.717
50（中）
TEE-200-015-N20
U8280631
20
0.787
15（低）
TEE-204-015-N20
U8280468
20.4
0.803
15（低）
TEE-204-250-N20
U8280632
20.4
0.803
250（高）
標準/カスタムプローブ（オーダーメイド）
製品型番は、以下の命名法とチャートで確認できます。
プローブタイプ
プローブの直径*†
（製品型番ではmmを使用）
（製品型番ではmmを使用）
中心周波数
ケーブル長
（TEEのみ）**
（TEEのみ）**
mm
インチ
TEE：固定
TEF：取り外し可能
TEZ-BBSまたはTEZ-BBKケーブルで使用。**
TEF：取り外し可能
TEZ-BBSまたはTEZ-BBKケーブルで使用。**
標準
TEE：9.6mm～50mm
TEF：11mm～50mm
0.2mmごと
カスタム（TEEのみ）
50.2mm～100mm
TEE：9.6mm～50mm
TEF：11mm～50mm
0.2mmごと
カスタム（TEEのみ）
50.2mm～100mm
標準
TEE：0.378インチ～1.969インチ
TEF：0.433インチ～1.969インチ
0.008インチごと
カスタム（TEEのみ）：
1.976インチ～3.937インチ
TEE：0.378インチ～1.969インチ
TEF：0.433インチ～1.969インチ
0.008インチごと
カスタム（TEEのみ）：
1.976インチ～3.937インチ
001（極低）
015（低）
050（中）
250（高）
600（極高）
015（低）
050（中）
250（高）
600（極高）
15m（50フィート）
20m（65フィート）
30m（100フィート）
20m（65フィート）
30m（100フィート）
**TEFプローブ用のTEZケーブル情報は、溶接管探傷プローブカタログにあります。
† 直径が25.4mm（1.00インチ）を超えるプローブは、 コイルにチタン製保護カバーではなくステンレス鋼316等級の保護カバーが使われています。
† 直径が25.4mm（1.00インチ）を超えるプローブは、 コイルにチタン製保護カバーではなくステンレス鋼316等級の保護カバーが使われています。
