IRIS用プローブ

IRISプローブ構成部品

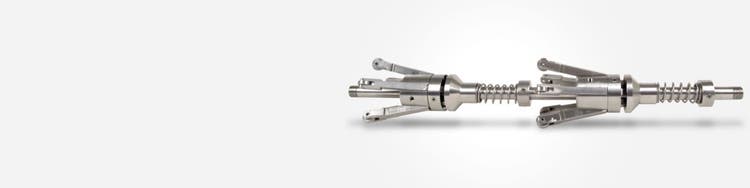

内部回転式超音波検査システム（IRIS）用プローブは、石油化学プラントや周辺機器（BOP）のチューブ検査に適しています。 超音波ビームを使用してチューブ内面をらせん状にスキャンし、チューブの全長にわたり検査をします。 IRIS用プローブは、パルス反射モードで動作し、内径0.5インチから3インチの範囲内で肉厚、減肉、欠陥箇所の位置を測定します。

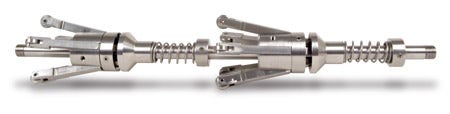

IRISプローブを「完成」させるには、さまざまな構成部品が必要です。 構成部品は取り換え可能になっており、管の寸法に合わせて選択しなければなりません。

IRISプローブを完成させるには、以下の構成部品が必要です。

• タービンヘッド（TUA）
• 超音波探触子（TUB）
• センタリング装置（TUC）
• プローブケーブル（TUD）。

TUA-タービンヘッド

IRISタービンは、水圧によって動いて、約40r/sの速さで回転します。 タービンは、超音波ビームを管の壁に向けて反射させる45°の角度を持つミラーを含んでいます。

TUB-超音波探触子

IRIS探触子は、外径9.53 mm（3/8インチ）、振動子径6.35 mm（1/4インチ）の集束水浸探触子です。 本製品は、異なる3種類の中心周波数と2種類の集束距離のタイプが入手可能です。

TUC-センタリング装置

TUD-プローブケーブル

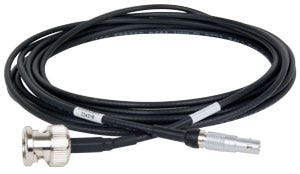

IRISプローブケーブルには、2つの機能があります。タービンに必要な水圧を届ける機能と、小型同軸ケーブルを使って超音波信号を搬送する機能です。 同軸ケーブルには、プローブ側のMicrodotコネクターと機器/ポンプ側のBNCコネクターがあります。 ポンプによる水は、クイック接続型1/8インチ真鍮固定具により供給されます。

IRISプローブアクセサリー
