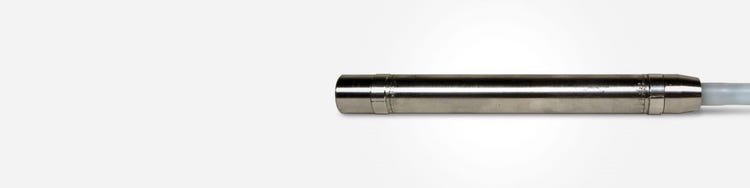

漏洩磁束（MFL）探傷プローブ

非破壊検査ソリューション

メールでのお問い合わせ

TFB-固定

漏洩磁束（MFL）探傷プローブは、高飽和が最適化された磁性設計になっています。 交換可能な耐摩耗リングによって耐摩耗性を向上しています。 空気冷却チューブの検査（アルミニウム製フィン付き）や円周方向割れの検知に適しています。

特長

  • 磁気設計に最適化された優れた高飽和。
  • 向上した耐摩耗性と交換可能な摩耗リング。
  • 外側の容積欠陥を検出可能。
  • 空冷式熱交換器に適合。

即納品：最短納期でお届け

以下に挙げるプローブは、常時在庫があり、すぐにお届けできます。 必要なプローブがここに挙げられていない場合は、溶接管探傷プローブカタログの「代替プローブ直径」列を参照して、代替プローブ直径を検討してください。

製品型番

Rowspan=2

アイテムナンバー

Rowspan=2

直径

Colspan=2

mm
インチ
TFB-120-N20
U8280231
12
0.472
TFB-132-N20
U8280135
13.2
0.520
TFB-170-N20
U8280137
17
0.669
TFB-179-N20
U8280111
17.9
0.705
TFB-187-N20
U8280246
18.7
0.736
TFB-198-N20
U8280361
19.8
0.780
TFB-242-N20
U8280099
24.2
0.953

標準/カスタムプローブ（オーダーメイド）

製品型番は、以下の命名法とチャートで確認できます。

チャートTFB

プローブタイプ

Rowspan=2

プローブの直径（製品型番ではmmを使用）

ケーブル長

Rowspan=2

製品型番直径
mm**
インチ**

TFB：漏洩磁束プローブ

Rowspan=11

120*
12.0
0.472

20m（65フィート）
30m（100フィート）

Rowspan=11

132*
13.2
0.520
161*
16.1
0.634
170*
17.0
0.669
179
17.9
0.705
187
18.7
0.736
198
19.8
0.780
229
22.9
0.902
242
24.2
0.953
283
28.3
1.114
296
29.6
1.165

*直径の小さいプローブは、プローブの芯部分がチューブ部分よりもはるかに小さいため、外部欠陥に対する感度が低くなります。 ただし、内部欠陥に対する感度は非常に高いままです。

**これらのプローブは、全体の直径が製品型番の基準よりわずかに大きくなっています。

管の寸法に基づいたMFLプローブの選択

一般的な炭素鋼管サイズ用の高飽和MFLプローブ（TFBモデル）選択ガイド

警告：管が汚れていると、検査に小さいプローブが必要になる場合があります。 お客様が用途に対応しないプローブを選択した場合の責任は、オリンパスは負わないものとします。 支援が必要な場合は、オリンパス担当者までお問い合わせください。

例：肉厚2.41mmで1インチの管の場合、必要なプローブはTFB-187-N20になります。 このプローブは、全体の直径が19.4mmで、交換可能な硬化鋼ハーフリングを持ちます。

Colspan=3

プローブIDの直径-mm（インチ）

Colspan=11

管の寸法

Colspan=3

12.0 (0.472)
13.2 (0.520)
16.1 (0.634)
17.0 (0.669)
17.9 (0.705)
18.7 (0.736)
19.8 (0.780)
22.9 (0.902)
24.2 (0.953)
28.3 (1.114)
29.6 (1.165)

OD
mm（インチ）

Rowspan=2

BWG

Rowspan=2

WT
mm（インチ）

Rowspan=2

全体の直径（摩耗系も含む）：mm（インチ）

Colspan=11

12.5
～12.8（0.49～0.50）
13.7
～14.0（0.54～0.55）
16.6
～16.9（0.65～0.66）
18
(0.71)
18.7
(0.73)
19.4
(0.77)
20.5
(0.81)
23.8
(0.94)
25.1
(0.99)
29.2
(1.15)
30.5
(1.20)

19 (0.75)

Rowspan=4

16
1.65 (0.065)
●
14
2.11 (0.083)
●
13
2.41 (0.095)
●
Δ
12
2.77 (0.109)
●

25.4 (1.0)

Rowspan=8

16
1.65 (0.065)
●
15
1.83 (0.072)
●
14
2.11 (0.083)
●
13
2.41 (0.095)
Δ
●
12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
Δ
●
9
3.76 (0.148)
●

31.75 (1.25)

Rowspan=4

13
2.41 (0.095)
●
12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
●

38.1 (1.5)

Rowspan=4

12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
●
9
3.76 (0.148)
●

摩耗系

Colspan=3

炭化物ビーズ（固定）

Colspan=3

硬化鋼ハーフリング（交換可能）

Colspan=8

● これは推奨プローブサイズです。

Δ このサイズは、推奨サイズがない場合に使用できます。
