概要
特長
- 鋼中の標準中心屈折角度0°、45°、55°、60°に対応しており、30°から70°までの斜角検査(横波または縦波)に利用可能です。
- プローブはステンレス製ネジでウエッジにしっかり固定されています。
- 横波検査(横波ウエッジを使用)はハンドスキューを置き換えました。
- 検査品質をより向上させるためのIHCウエッジオプションも取り揃えています。注水孔、オリンパス製スキャナーを使用する際のウエッジホルダー取り付け穴、耐消耗性向上のためのカーバイド製ピンが含まれています。
- ウエッジはマニュアルおよびオートスキャンのいずれにも対応するよう設計されています。
- ウエッジの屈折角、形状と輪郭のカスタム設計も可能です。
仕様
製品型番
アイテムナンバー
プローブタイプ
公称ビーム屈折角度
(鋼中中心)
(鋼中中心)
推奨スイープ角度 (°)
プローブ向き
ウエッジ寸法
L
W
W*
H
SA00-0L
U8720002
A00
0° LW
−30〜30
ノーマル
16
12
N/A
12
SA00-N45S
U8720006
A00
SW
30〜60
ノーマル
21
12
N/A
13
SA00-N60S
U8720008
A00
SW
45〜70
ノーマル
21
14
N/A
13
SA0-0L
U8720004
A0
0° LW
−30〜30
ノーマル
23
12
N/A
11
SA0-N45S
U8720012
A0
SW
30〜60
ノーマル
32
18
N/A
20
SA0-N60S
U8720014
A0
SW
45〜70
ノーマル
32
18
N/A
21
SA1-0L
U8720016
A1
0° LW
−30〜30
ノーマル
29
30
10
20
SA1-N60S
U8720036
A1
SW
30〜70
ノーマル
30
30
40
16
SA1-N60L
U8720032
A1
60° LW
45〜70
ノーマル
28
30
40
21
SA1-L45S
U8720024
A1
SW
30〜30
ラテラル
45
35
45
27
SA2-0L
U8720082
A2
0° LW
−30〜30
ノーマル
65
30
40
20
SA2-N60L
U8720135
A2
60° LW
30〜70
ノーマル
79
30
40
50
SA2-N55S
U8720096
A2
SW
30〜70
ノーマル
69
30
40
43
SA3-0L
U8720139
A3
0° LW
−30〜30
ノーマル
38
37
50
20
SA3-N45S
U8720143
A3
SW
30〜60
ノーマル
55
37
50
30
SA3-N45L
U8720141
A3
45° LW
30〜60
ノーマル
55
37
50
49
SA3-N60S
U8720147
A3
SW
45〜70
ノーマル
58
37
50
32
SA3-N60L
U8720145
A3
60° LW
45〜70
ノーマル
53
37
50
40
SA4-0L
U8720149
A4
0° LW
−30〜30
ノーマル
59
47
55
20
SA4-N45S
U8720153
A4
SW
30〜60
ノーマル
90
47
55
51
SA4-N45L
U8720151
A4
45° LW
30〜60
ノーマル
88
47
55
85
SA4-N60S
U8720157
A4
SW
45〜70
ノーマル
86
47
55
45
SA4-N60L
U8720155
A4
60° LW
45〜70
ノーマル
83
47
55
68
SA5-0L
U8720159
A5
0° LW
30〜30
ノーマル
38
45
55
20
SA5-N45S
U8720163
A5
45° SW
30〜60
ノーマル
57
47
55
37
SA5-N60S
U8720169
A5
60° SW
45〜70
ノーマル
46
43
55
25
SA5-N60L
U8720167
A5
60° LW
45〜70
ノーマル
39
50
55
41
SA10-0L
U8720544
A10
0° LW
−30〜30
ノーマル
25
23
40
20
SA10-N55S
U8720545
A10
SW
30〜70
ノーマル
23
23
40
14
SA10-N60L
U8720546
A10
60° LW
30〜70
ノーマル
26
23
40
30
SA11-0L
U8720553
A11
0° LW
−30〜30
ノーマル
35
23
40
23
SA11-N55S
U8720547
A11
SW
30〜70
ノーマル
41
23
40
29
SA11-N60L
U8720548
A11
60° LW
30〜70
ノーマル
43
23
40
53
SA12-0L
U8720549
A12
0° LW
−30〜30
ノーマル
62
23
40
20
SA12-N55S
U8720550
A12
SW
30〜70
ノーマル
73
23
40
45
SA12-N60L
U8720551
A12
60° LW
30〜70
ノーマル
61
23
40
53
SA14-0L
U8721079
A14
0° LW
−30〜30
ノーマル
80
23
40
20
SA14-N55S
U8720997
A14
SW
30〜70
ノーマル
96
23
40
49
SA15-N60S
U8721094
A15
60° LW
35〜70
ノーマル
18
22
N/A
12
SA16-N55S-IHC
U8721469
A16
SW
30〜70
ノーマル
85
31
40
44
SAWS1-N60S
U8720552
AWS1
SW
45〜70
ノーマル
45
38
N/A
32
SAWS1-0L
U8720706
AWS1
0° LW
-30〜30
ノーマル
38
38
N/A
40
SNW1-0L
U8700264
NW1
0° LW
N/A
ノーマル
66
32
32
22
SNW1-0L-WP5
U8720637
NW1
0° LW
N/A
ノーマル
66
32
32
22
SNW1-0L-IHC-C
U8700266
NW1
0° LW
N/A
ノーマル
66
32
32
22
SNW2-0L
U8720924
NW2
0° LW
N/A
ノーマル
26
32
32
22
SNW2-0L-WP5
U8720596
NW2
0° LW
N/A
ノーマル
26
32
32
22
SNW3-0L
U8721184
NW3
0° LW
N/A
ノーマル
130
32
32
22
SNW3-0L-WP5
U8721219
NW3
0° LW
N/A
ノーマル
130
32
32
22
SPWZ1-0L
U8700336
PWZ1
0° LW
-30〜30
ノーマル
75
30
40
20
SPWZ1-N55S REV-C
U8700336
PWZ1
SW
30〜70
ノーマル
87
30
40
45
SPWZ3-0L
U8700361
PWZ3
0° LW
-30〜30
ノーマル
40
30
40
20
SPWZ3-N55S
U8700365
PWZ3
SW
30〜70
ノーマル
65
30
40
38
SPWZ3-N60L
U8721399
PWZ3
60° LW
45〜70
ノーマル
64
30
40
35
*オプションのIHCウエッジ使用時の幅
標準ウエッジ
パイプ外形直径
(インチ)
(インチ)
適用範囲
最小
mm(インチ)
mm(インチ)
最大
mm(インチ)
mm(インチ)
ウエッジタイプ:SA1、SA2、SA3、SA4、SA5、SPWZ1、SPWZ3、SI1、SI2、 SI3
2
45.7 (1.8)
50.8 (2)
2.25
50.8 (2)
57.1 (2.25)
2.5
57.1 (2.25)
63.5 (2.5)
3
63.5 (2.5)
76.2 (3)
3.25
76.2 (3)
82.5 (3.25)
3.5
82.5 (3.25)
88.9 (3.5)
4
88.9 (3.5)
101.6 (4)
4.5
101.6 (4)
114.3 (4.5)
5
114.3 (4.5)
127.0 (5)
6
127.0 (5)
152.4 (6)
7
152.4 (6)
177.8 (7)
8
177.8 (7)
203.2 (8)
10
203.2 (8)
254.0 (10)
12
254.0 (10)
304.8 (12)
16
304.8 (12)
406.4 (16)
22
406.4 (16)
555.8 (22)
30
558.8 (22)
762.0 (30)
フラット
762.0 (30)
フラットまで
ウエッジタイプ:SA10、SA11、SA12、SA14
2.375
50.8 (2)
60.3 (2.375)
2.875
60.3 (2.375)
73.0 (2.875)
3.5
73.0 (2.875)
88.9 (3.5)
4
88.9 (3.5)
101.6 (4)
4.5
101.6 (4)
114.3 (4.5)
5.563
114.3 (4.5)
141.3 (5.563)
6.625
141.3 (5.563)
168.3 (6.625)
8.625
168.3 (6.625)
219.0 (8.625)
10.75
219.0 (8.625)
273.0 (10.75)
12.75
273.0 (10.75)
323.8 (12.75)
フラット
323.8 (12.75)
フラットまで
ウエッジタイプ:ST、SPE
2
44.4 (1.75)
50.8 (2)
2.25
50.8 (2)
51.7 (2.25)
2.5
57.1 (2.25)
63.5 (2.5)
3
63.5 (2.5)
76.2 (3)
3.5
76.2 (3)
88.9 (3.5)
4
88.9 (3.5)
101.6 (4)
5
101.6 (4)
127.0 (5)
6
127.0 (5)
152.4 (6)
8
152.4 (6)
203.2 (8)
12
203.2 (8)
304.8 (12)
16
304.8 (12)
406.4 (16)
22
406.4 (16)
558.8 (22)
フラット
555.8 (22)
フラットまで

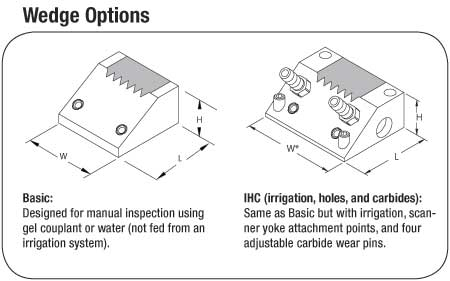

オプション

ウエッジオフセットパラメーター
ウエッジパラメーターの見つけ方
- OmniScanまたはTomoViewのウエッジデータベースのいずれかで目的のウエッジを探します。ウエッジモデルが選択されたらパラメーターは自動的にセットされます。
- もし目的のウエッジがデータベースに入っていない場合、お近くのオリンパス、または当社のウェブサイトまでお問い合わせください。
- ウエッジ付属のウエッジ仕様書に記載されている値を手動で入力します。
- ご不明な点は、お近くのオリンパスまでお問い合わせください。.

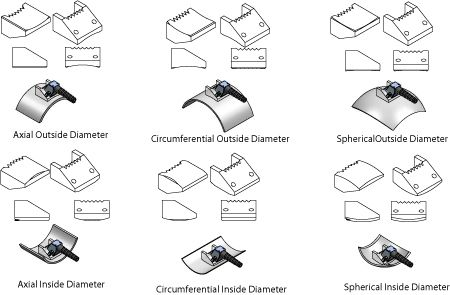

ウエッジの曲率に関する従来技法
OmniScanのウエッジパラメーター
X
主軸のオフセット
Y
副軸のオフセット(探触子が中央にある場合は0)
Z
高さ
TomoViewのウエッジパラメーター
X T
第一エレメントの中央の主軸オフセット(mm)
Y
第一エレメントの中央の副軸オフセット(mm) (ウエッジ側面から測定)
Z
第一エレメントの中央での高さ(mm)
