CFU給水ポンプ

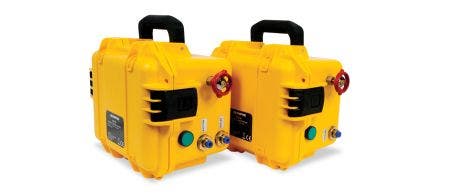

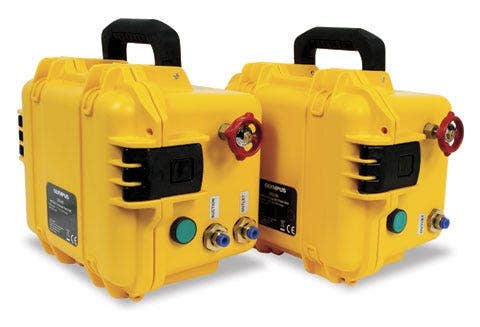

CFU-03およびCFU-05は、ポータブルタイプの電動給水ポンプです。超音波検査を行う際、ウエッジに接触媒質である水を常時供給するために使用します。

概要

CFU03とCFU05は、超音波検査を行う際に、ウエッジに接触触媒を供給するためのポータブルな電動式ポンプユニットです。 両ユニットともバイパス付きダイアフラムポンプが装備されており、一定流量を保つとともにポンプのプライミングに関する問題を回避します。 これらのポンプユニットは、流出量を調整するための弁も備えています。 CFU05は、水性遅延材付きウエッジで使用した場合の水の損失を低下させる給水機能を特徴としています。

CFU-03の特長

• 60psiで3.78l/分（1GPM）の流量のダイアフラムポンプ
• 内部のバイパスで、ポンプは常に呼び水が確保されます。
• 100VACおよび240VACで動作
• スタート/停止ボタン
• 流出量調整バルブ
• ポンプ注水チューブには、チューブが常に満たされるようにするフィルターと逆止弁が装備されています。
• 注排水口のクイックコネクト部品
• 堅牢なプラスチック製筐体
• CE規格に準拠

CFU-05の特長

CFU05ユニットは、CFU03と同じ特長に加えて以下の機能があります。

• 外部圧縮空気供給を使用したベンチュリシステムによる吸水機能

標準付属品

• 3.3m（10フィート）、9.5mm（38インチ） フィルターと逆止弁が付いたポンプ注水用IDチューブ
• 3.3m（10フィート）、9.5mm（38インチ） 真空排水口用IDチューブ（CFU05のみ）
• 3.3m（10フィート）、5mm（316インチ） ポンプ排水口用IDチューブおよびYアダプター
• 3.3m（10フィート）、5mm（316インチ） 真空注水口用IDチューブおよびYアダプター（CFU05のみ）
• 電源、100VAC～240VAC入力、24VDC出力
