EPOCH 650 Ultrasonic Flaw Detector
EPOCH 650はポータブル性、操作性と高性能を両立させたデジタル超音波探傷器です。作業効率を考えたメニュー構成とダイレクトアクセスキーを備え、質の高い探傷作業を簡単に実現できるよう工夫されています。

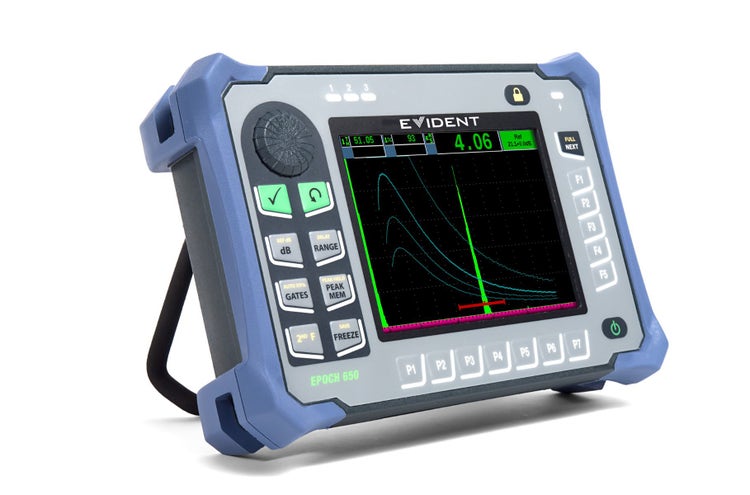

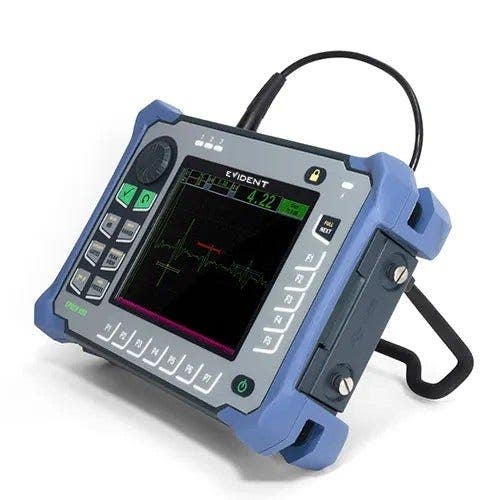

超音波探傷器 EPOCH 650
コンパクトなボディーに優れた探傷性能を搭載
EPOCH 650はポータブル性、操作性と高性能を両立させたデジタル超音波探傷器です。作業効率を考えたメニュー構成とダイレクトアクセスキーを備え、質の高い探傷作業を簡単に実現できるよう工夫されています。
さまざまな検査環境に対応したポータブル設計
EPOCH 650は、研究室の卓上試験から屋外の厳しい現場まで、多様な環境下で使用できるよう堅牢に設計されています。防塵・防水のIP規格に対応しているだけでなく、耐久性や信頼性に関するさまざまな規格など高水準のテストに合格しています。
特長
• ISO-22232に準拠
• PerfectSquare：調整可能矩形波パルサー
• 全画面A‑スキャン表示
• デジタル高ダイナミックレンジレシーバー
• SN比を高める30種類のデジタルレシーバーフィルター
• 高速スキャン：2kHz PRF
• パラメーター調整の操作部は、スクロールノブとナビゲーションキーパッドの2種類から選択可能
• 太陽光下でも読み取りやすいフルVGAディスプレイ
• バッテリー稼動時間：約15時間
• ダイナミックDAC/TVGとオンボードDGS/AVG
• 各種の形式によるレポート作成機能
• microSDカードによるデータ転送
• エンコードB-スキャンを含む腐食検査用モジュールソフトウェア(オプション)
• PCとの通信を可能にするUSB On-The-Go(OTG)ポート
• アラームとVGA出力
• アナログ出力(オプション)
簡単操作、堅牢設計
EPOCH 650は、簡単操作で質の高い探傷を行うことができます。ユーザーのレベルを問わず、実用的で分かりやすい操作感を実現しています。
使いやすい操作性
EPOCH 650のユーザーインターフェースは、高性能な従来機のEPOCH 600をベースに設計されています。メニュー構成がより簡易化されているため、機器設定、校正、ソフトウェア機能調整を簡単に行うことができます。ダイレクトアクセスキーにより、ゲイン、ゲート設定、画面のフリーズ、ファイル保存など、重要な探傷機能に簡単にアクセスでき、さまざまなレベルのユーザーが操作しやすいように設計されています。
キーパッド、メニュー画面は日本語対応しています。

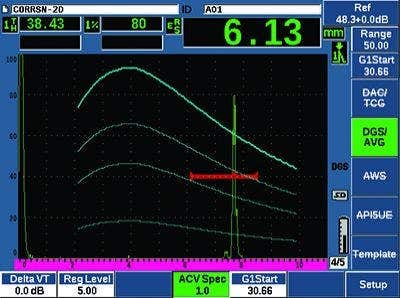

DGS/AVG機能 - 標準画面モード
鮮明なフルVGAディスプレイ
EPOCH 650は、フルVGA(640 x 480ピクセル)ディスプレイを搭載しており、大きな画面でA-スキャン波形を表示できる横置き型の探傷器です。半透過型液晶のVGAディスプレイは、強力なバックライト機能により暗い場所でも、また外光を一部反射する疑似バックライト機能により明るい太陽光下でも、データをはっきりと読み取り可能です。全画面モード機能ではA-スキャンをさらに大きく画面いっぱいに表示することもできます。

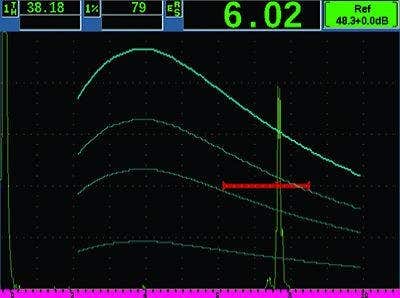

DGS/AVG機能 - 全画面モード
使いやすい操作パッド
多様なニーズに対応するため、操作部はスクロールノブとナビゲーションキーパッドの2種類から選択可能です。

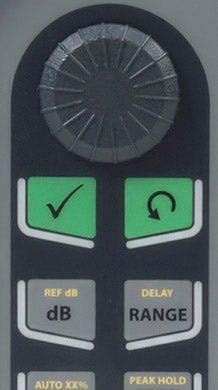

スクロールノブ
パラメーター調整が可能なスクロールノブは、エンターキーとキャンセルキーを一緒に操作して、値の粗調整や微調整を簡単に行うことができます。パラメーター値はスクロールノブを回して選択します。また、スクロールノブをロックすれば、探傷中に設定したパラメーター値を誤って変更してしまうことはありません。このスクロールノブは、IP66相当の設計です。

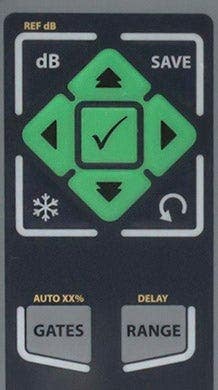

ナビゲーションキーパッド
ナビゲーションキーパッドは、EPOCHシリーズの特長の一つです。上下矢印キーはパラメーターの粗調整に使用し、左右矢印キーは微調整に使用します。さらに、ゲインキー、保存キー、エンターキー、キャンセルキーなど使用頻度の高いキーも配列されています。このナビゲーションキーパッドは、IP67相当の設計です。

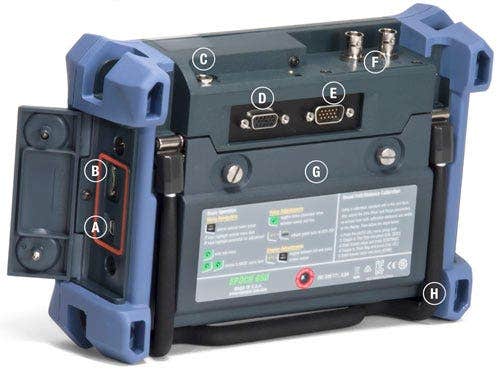

外観 – 背面部
A－USB On-The-Go(OTG)ポート
B－microSDカードスロット
C－DC電源コネクター
D－VGAポート
E－デジタルI/Oポート
F－探触子コネクター(x2)
G－バッテリードア
H－パイプスタンド
仕様
ポータブル、堅牢、人間工学設計の優れた操作性
ボディーの特長
EPOCH 650は、耐久性、柔軟性に優れた、小型軽量なポータブル探傷器です。以下の特長により、あらゆるフィールドで性能を発揮します。
- 暗い屋内や明るい太陽光下の屋外でも、はっきりとデータを読み取り可能な、フルVGA半透過型ディスプレイ
- 四隅に装着したゴム製の保護バンパーにより、衝撃や損傷から保護
- 4箇所のチェストハーネス・ストラップ取付部
- バッテリー格納部と入出力ポートへのアクセスが容易
- 0～180度まで角度調整が可能なパイプスタンド
- USBポート、リムーバブルメモリースロットの密閉式ドア
- 充電式リチウムイオンバッテリー(標準内蔵)
- 持ち運びやすさと操作性に優れた小型・軽量、人間工学設計
標準付属品
- 超音波探傷器EPOCH 650本体(ACまたはバッテリー駆動)
- チャージャー/ACアダプター(100VAC/115VAC/230VAC、50Hz/60Hz）
- 充電式リチウムイオンバッテリー
- 輸送用ケース
- USBケーブル
- クイックスタートガイド
- ユーザーズマニュアル(CD)
| 入力／出力 | USBポート | USB On-The-Go(OTG) |
| RS-232ポート | 対応 | |
| ビデオ出力 | VGA出力標準搭載 | |
| アナログ出力 | 1アナログ出力(オプション)、選択可能な1V/10Vフルスケール、最大4mA | |
| アラーム出力 | 3アラーム出力、5V TTL、10mA | |
| トリガーI/O | トリガー入力、5V TTL トリガー出力、5V TTL、最大10mA |
|
| エンコーダー入力 | 1軸エンコーダーライン(A/B相 - 腐食検査用モジュールモードのみ) | |
| 耐環境性能 | 防塵・防水性能 | IP規格-IEC 60529-2004による試験：IP67相当(ナビゲーションキーパッド)／IP66相当(スクロールノブ)、製品の設計・開発時に行うIP規格に基づいたオリンパス設計実証試験に合格 |
| 爆発性雰囲気 | MIL-STD-810F, Method 511.4, Procedure I | |
| 耐衝撃性 | MIL-STD-810F, Method 516.5, Procedure I | |
| 振動耐性 | MIL-STD-810F, Method 514.5, Procedure I | |
| 気温（使用時） | –10℃～50℃ | |
| バッテリー保管温度 | 0℃～50℃ | |
| 一般仕様 | 外形寸法 (W x H x D) | 236 x 167 x 70mm |
| 質量 | 1.6kg(リチウムイオンバッテリー含む) | |
| キーパッド | 日本語、英語、国際記号、中国語 | |
| 言語 | 日本語、英語、スペイン語、フランス語、ドイツ語、中国語、ポルトガル語、ロシア語 | |
| 探触子接続 | BNCまたは大LEMO | |
| データ保存 | 内蔵メモリー：100,000 ID、リムーバブルメモリー：2GB microSDカード | |
| バッテリータイプ | リチウムイオン充電可能バッテリー標準搭載(x1) | |
| バッテリー駆動時間 | 約15～16時間(リチウムイオンバッテリー) | |
| 電源要件 | ACメイン：100V AC～120V AC、200V AC～240V AC、50Hz～60Hz | |
| ディスプレイタイプ | フルVGA(640 x 480ピクセル)、半透過型カラーLCD、更新速度60Hz | |
| ディスプレイ寸法（W x H、対角） | 117 x 89mm、146mm | |
| パルサー | パルサー | 調節可能な矩形波 |
| PRF | 10Hz～2000Hz(10Hz単位で調整可能) | |
| 電圧設定 | 100V、200V、300V、400V | |
| パルス幅 | PerfectSquare：25ns～5,000ns(0.1MHz)の範囲で調整可能 | |
| ダンピング | 50、100、200、400Ω | |
| レシーバー | ゲイン | 0～110dB |
| 最大入力信号 | 20V P-P | |
| レシーバー入力インピーダンス | 400Ω ±5% | |
| レシーバー帯域幅 | 0.2MHz～26.5MHz(–3dB) | |
| デジタルフィルター設定 | 標準デジタルフィルター(30種類)、 ISO-22232:2010準拠フィルター(7種類)： 0.2～10MHz、2.0～21.5MHz、8.0～26.5MHz、0.5～4MHz、0.2～1.2MHz、1.5～8.5MHz、5～15MHz |
|
| 波形表示 | 全波、半波+、半波-、RF | |
| 時間軸直線性 | 全画面の幅の±0.5% | |
| 振幅直線性 | 全画面の高さの0.25%、増幅精度±1dB | |
| リジェクション | 全画面の高さの0～80%、警告表示あり | |
| 振幅分解能 | 全画面の高さ0%～110%の±0.25% | |
| 測定レート | すべてのモードでPRFに同等 | |
| 校正 | 自動校正 | 音速、ゼロ補正、垂直ビーム(最初の底面反射またはエコー to エコー)、斜角ビーム(ビーム路程または深さ) |
| テストモード | パルスエコー、デュアル、透過 | |
| 単位 | ミリメートル、インチ、マイクロ秒 | |
| レンジ | 3.36mm～13,388mm(5,900m/s) | |
| 音速 | 635m/s～15240m/s | |
| ゼロ補正 | 0～750µs | |
| ディスプレイ遅延 | 65.02mm～5080.75mm(鋼中、縦波音速) | |
| 屈折角 | 0.1きざみで0°～90° | |
| ゲート | 測定ゲート | 2つの独立したゲート(振幅、伝播時間測定) |
| ゲート開始位置 | 表示範囲内で設定可能 | |
| ゲート幅 | ゲート開始位置から表示範囲で終了位置の範囲に設定可能 | |
| ゲート高さ | 全画面の高さ2%～95%の範囲で設定可能 | |
| アラーム | 正負しきい値、最小深さ(ゲート1、ゲート2) | |
| 測定 | 測定表示位置 | 5つの配置が可能(手動または自動選択) |
| ゲート1、ゲート2 | 厚さ、ビーム路程、きず距離、深さ、振幅、伝播時間、深さ-最小値／最大値、振幅-最小値／最大値 | |
| エコー to エコー測定 | 標準：ゲート2－ゲート1、境界面ゲートトラッキング(オプション) | |
| その他測定 | DGS/AVGのオーバーシュート値(dB)、DGS/AVGのERS(同等の反射源サイズ)、AWS D1.1/D1.5 A、B、C、D値、リジェクション値、エコーto基準dB値 | |
| DAC/TC | 標準 | |
| DACポイント | 最大50ポイント、ダイナミックレンジ110dB | |
| 特殊なDACモード | カスタムDAC(6カーブまで)、20～80%表示 | |
| 曲面補正 | 斜角測定で曲面の周囲を検査する場合のビーム路程を補正 | |
| 腐食（オプション） | ゼロクロス測定アルゴリズム、V-パス補正、シングルエコーまたはエコー to エコー測定、エンコードB-スキャン |
If you work in explosive atmospheres, the EPOCH 650 Ex flaw detector conforms to the requirements of the ATEX directive. For more information, read our FAQ on the ATEX directive.
ソフトウェアオプション
• EP650-TEMPLATE (Q1400002): テンプレート保存
• EP650-API5UE (Q1400003): API 5UE欠陥サイジング
• EP650-AVERAGE (Q1400004): 波形平均化
• EP650-IG (Q1400005): インターフェースゲート
• EP650-BEA (Q1400006): 底面エコーアッテネーター(BEA)
• EP650-CORRSN (Q1400001): 腐食検査用モジュール(エンコードB-スキャンを含む)
オプション付属品
• 600-BAT-L-2 (U8760058): 充電式リチウムバッテリー
• EP4/CH (U8140055): チェストハーネス
• 600-TC (U8780294): 携帯用ケース
• CBAS-10668-0060 (Q7790012): RS232通信ケーブル
• DSUB-HD15-6 (U8780333): デジタル出力ケーブル
• 600-C-VGA-5 (U8780298): VGA出力ケーブル
• MICROSD-ADP-2GB (U8779307): 2GB microSDメモリーカード
• 600-SC-K (U8780334): ポーチ付きソフトキャリーケース(スクロールノブ用)
• 600-SC-N (U8779879): ポーチ付きソフトキャリーケース(ナビゲーションキーパッド用)
• N600-EXTALM (U8780332): 外部アラームビープ音拡声モジュール
• CBAS-10669-0010 (Q7790008): B-スキャンバギー用エンコーダーケーブル(3m、その他の長さも可能)
ソフトウェア
優れた機能に簡単アクセス
EPOCH 650は、EPOCH 600やEPOCH 1000シリーズと同じデジタル設計に基づいた、柔軟で強力なパルサー／レシーバー機能を搭載しており、多様な探傷用途に対応します。
パルサー／レシーバー
EPOCH 650は、次の機能で強力な探傷性能を実現します。
- PerfectSquare：調整可能矩形波パルサー
- デジタル高ダイナミックレンジレシーバー
- 100%デジタルフィルター：30種類
- 自動または手動にて10Hz～2000Hzで調整可能なPRF
- 100V～400Vのパルサー電圧
- 振幅分解能±0.25%
- カスタマイズ可能なデジタル測定表示：5種類
ソフトウェア機能
ダイナミックDAC/TCG：DACカーブやTVG(時間軸可変で感度設定)画面モードの基準エコー振幅と対比させ、信号振幅をパーセンテージまたはdBレベルとして計算します。DACは、ASME3、JIS、カスタムから選択できます。主要な機能として、ダイナミックに調整可能なDACカーブ、切替可能なDAC&TCGビュー、カスタムDAC警告カーブ、20～80%のDACビューなどがあります
DGS/AVG：特別な探触子と試材に関連付けられたDGS/AVGダイアグラムによりエコー信号を評価する欠陥サイジング技法です。DGS/AVGダイアグラムはエコーの高さ、欠陥サイズ、探触子からの距離の関係性を表示します。
AWS D1.1とD1.5：さまざまなAWS溶接部検査に対応した欠陥(反射源)の「指示評定」を表示します。手計算による手間を省き、効率的な検査を行うことができます。

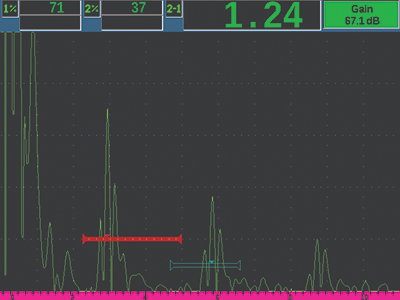

エコー to エコー測定(ゲートトラッキング機能付き)

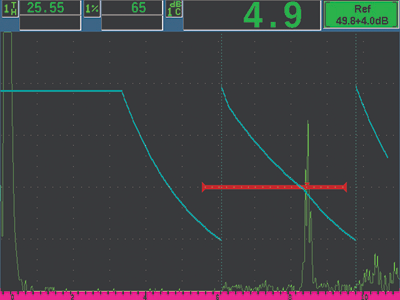

ダイナミックDAC/TCG機能
ソフトウェアオプション
オプションのソフトウェア機能
インターフェースゲート： 安定したデジタル測定値の表示を行うために、変動する境界面エコーをリアルタイムで追従します。
腐食検査用モジュール： 選択した探触子に基づく、測定に関するパラメーターの自動設定が可能です。また探触子表面の磨耗による影響を、自動ゼロ(Do Zero)により補正する機能も備えています。さらに、自動ゲイン制御(AGC)、オリンパスの厚さ測定アルゴリズム、V-パス補正、グリッドの色分け表示とエンコードB-スキャン表示も可能です。
テンプレート保存： 保存した基準波形とライブ波形を画面上で比較できます。保存したテンプレートはキーを押すだけで、オン･オフ切替ができ、すばやく波形を比較することができます。スポット溶接部検査などの用途に最適です。
底面エコーアッテネーター(BEA)： 試験体の底面エコーをゲート2で指定することにより選択的に減衰させます。
API 5UE：Practice 5UEでAPIが推奨している振幅距離差異技法(ADDT)を用いて、OCTGパイプ品質検査において欠陥寸法を計測します。
波形平均化： 連続して取得したA-スキャンの平均を、ライブA-スキャンビューで表示します。波形平均化機能により、欠陥を検出した場合のSN比を改善することができます。2x、4x、8x、16x、32xで平均化します。

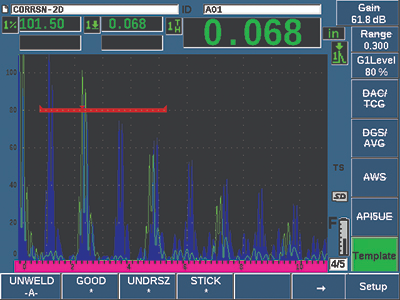

テンプレート保存機能

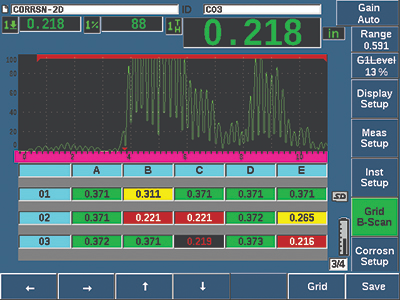

腐食検査用モジュール機能
データ保存とPCインターフェース
データ管理
EPOCH 650では検査データと校正データの保存、ファイル保管、レポート作成が簡単に行えます。オリンパスのPCインターフェースプログラムGageView Proに対応しており、すばやいファイルセットアップ機能とデータ管理機能により、検査データの記録やレポート作成が可能です。内蔵メモリーには最大100,000ポイントのデータが保存できます。またEPOCH 650は、ビデオ記録とレビュー機能も備えています。
レポート作成機能搭載
EPOCH 650では、各種の形式でファイルを作成することができます。スクリーンショットの画像をmicroSDカードに保存したり、保存済みのデータをCSVやXML形式でエクスポートすることができます。また、ビットマップ形式で単一のデータポイントまたは全ファイルのレポート作成も可能です。
EPOCH 650には、ビデオ記録機能が標準搭載されています。A-スキャンのライブ検査データは、毎秒60フレームで最高8分間録画することができます。記録した検査データはEPOCH 650で確認したり、PC用にエクスポートしてPC上で確認することができます。
データロガー
EPOCH 650は、校正ファイルや探傷ファイルを保存するためのデータロガー機能を搭載しています。ファイルタイプは、校正(CAL)とインクリメンタル(INC)の2種類に対応します。CALファイルは、いくつものアプリケーションや使用する探触子の校正設定を保存・呼出することにより、すばやい検査準備をサポートします。INCファイルは、1つのファイル名に複数の探傷データを保存し、ダウンロードやレポート作成を行うことができます。
また、データロガー機能では、腐食減肉測定用のデータロガーのファイル形式も使用できます。この機能は、シーケンシャル、カスタムポイント付きシーケンシャル、2-Dグリッド、カスタムポイント2-D、3-Dグリッド、ボイラー、2-D EPRIのファイル形式に対応しています。

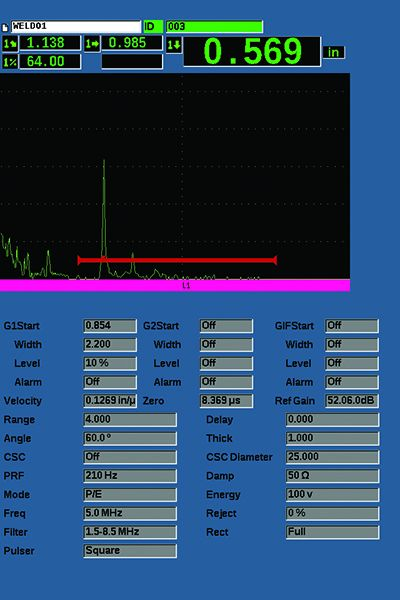

| EPOCH 650ファイルレポート出力機能(ビットマップ形式) |
GageView Pro
EPOCH 650では、オプションのPCインターフェースプログラムGageView Proを使用することができます。GageView Proは、検査データのダウンロード、PC上での測定結果の閲覧、測定データと校正データの表計算ソフトへのエクスポート、探傷器の校正と検査データのバックアップ、機器ファームウェアのアップグレードやスクリーンショットなどの操作が可能です。
microSDカード
EPOCH 650は、内蔵メモリーとリムーバブルメモリーの両方で、2GBのmicroSDカード(リムーバブルメモリーは最大64GBまで使用可能)を採用しています。リムーバブルメモリーを使用すれば、探傷器同士でファイルを共有したり、各種のファイル形式でレポートを出力したりすることができます。内蔵メモリーとして2GBのmicroSDカードが本体内部に実装されており、すべてのデータはカードに保存されます。万一、探傷器本体が損傷し修理不可能な場合でも、オリンパスサービスセンターでmicroSDカードを取り出して、重要なデータを復旧させることができる可能性があります。
