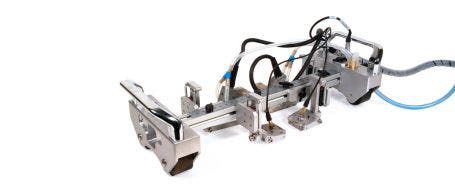

HSMT-Compactスキャナー
HSMT-Compactスキャナーは、1軸エンコードの手動スキャナーです。 特に、小型・軽量で汎用性に優れます。 プローブを4個まで装着でき、平板や外径4.5インチまでのパイプの周方向スキャンに使用できます。
HSMT-Compactスキャナー
HSMT-Compactスキャナーは、1軸の手動スキャナーです。小型・軽量で汎用性もあります。プローブを4個まで装着でき、平板から、外径4.5インチ(114.3mm)までのパイプの周方向スキャンにも使用できます。
概要
HSMT-Compactは、小型・軽量で汎用性のある1軸エンコードの手動スキャナーです。プローブを4個まで装着でき、平板や外径4.5インチのパイプの周方向スキャンにも使用できます。スキャナーの長さは調整可能でフレームはホイールの外側まで伸ばすことができるため、パイプとパイプ部品の溶接部などアクセスしにくい箇所に適した構成にすることができます。
HSMTスキャナーシリーズの中で、HSMT-Compactスキャナーはメンテナンスにおける溶接部の検査用に設計されています。
HSMT-Compactスキャナーキットの内容
- ハンドル付きスキャナーフレーム
- スペアのフレームバー：400mm(16インチ)と600mm(24インチ)
- 樹脂でカバーされた磁気ホイールx4
- 防水、バネ式のホイールエンコーダー
- OmniScanシリーズ探傷器と互換性のあるエンコーダー、5mケーブル付き
- 90ºのプローブホルダーブラケットx4
- バネ式アーム(SLA)x4
- TOFD/PEヨーク(31.75mm)x4
- フェーズドアレイヨーク(40mm)x4
- 注水用チューブとアクセサリー
- メートル法／インチ法の目盛x2
- キャリングハードケース
注記：プローブとウエッジは、スキャナーとは別売りです。
構成
よく使用される構成には、ASME規格に準拠するために2本のフェーズドアレイプローブと1セットのTOFD探触子が含まれます。
他の構成には以下のものが含まれます：
- TOFD探触子x1セット
- TOFD探触子x2セット
- PAプローブx2本
オプション
手動式ウォーター・ポンプ・キット

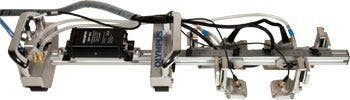

ウォーター・ポンプは、スキャナーのアンビリカルケーブルに接続することができます。セットで提供しているチューブとの使用が可能です。水槽、チューブとYスプリッターが含まれます(製品型番OPIX105)。
4チャンネルの40dBリモートパルサー／プリアンプとLEMOコネクターを用いて、プローブと機器の出力信号を増幅することができます。TRPP5810と複合材料用のプローブを使用した場合、TOFD検査のSN比が改善されます。
特長
- 厚さ4インチ(外径4.5インチ)以上のパイプの円周スキャンに対応
- 検査する磁性面に密着可能な磁気ホイール
- 長さのカスタマイズが可能な軽量のアルミニウム製フレーム
- ホイールの外側にプローブを配置できるフレーム設計
- パイプまたは平らな表面で最大4本までのプローブに対応可能
- 自在に調整可能なプローブ位置
- 個々に独立したバネ式プローブホルダー
- 防水バネ式エンコーダー
- 取り外し可能なハンドル
- ランヤードまたはアンビリカルケーブルを接続するハトメ
- スキャナーフレームに一体化された水マニホールド
- スキャナー上に刻印されたメートル法とインチ法の目盛により、プローブ間の距離を簡単に測定
