概要

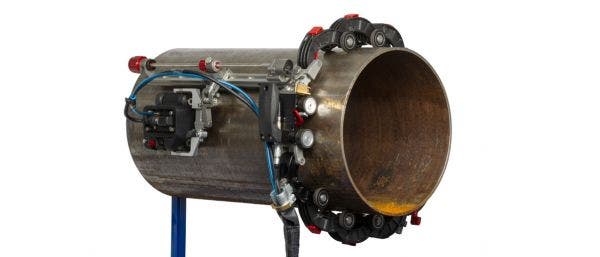

ChainSCANNER™ソリューションを用いれば、外径（OD）76mm～965mm（3インチ～38インチ）のパイプの手動検査が容易になります。磁気ホイールの代わりにチェーンリンクで保持されるこのスキャナーは、超音波探傷（UT）、TOFD法、フェーズドアレイ（PA）技術を使った、さまざまな種類の材料の溶接部や腐食の検査に適しています。

このスキャナーは2軸エンコーディングが可能で、磁性表面または非磁性表面の検査に対応します。チェーンリンクにより、操作に関する問題が解消されるため、スキャナーの直線の動きが確保されます。チェーンリンクを使ってスキャナーをパイプの周囲で回転させることができるため、パイプの周囲へのアクセスが困難な場合に役立ちます。

用途は以下のとおりです。

• フェーズドアレイ、TOFD法、または従来型超音波による円周方向のパイプ溶接部検査
• フェーズドアレイまたは従来UTによる小さな領域の腐食マッピング

主な特長

• 1つまたは2つのプローブを使用した標準構成と、TOFD法、フェーズドアレイ、またはパルスエコー検査用の4つのプローブを使用したオプション構成
• パイプ外径76mm～965mm（3インチ～38インチ）に対応
• スキャンとインデックス軸のエンコーダー（インデックスエンコーダーはライトモデルでは使用できません）
• ケーブルを管理するための人間工学に基づいたハンドル
• 装着が簡単で、スムーズな回転を実現する、ウレタン車輪軸受が取り付けられたチェーンリンク
• 扱いやすい締め付け装置でスキャナーをすばやく配置
• スキャナーの位置や向きに関係なく、プローブの接触を良好に保つバネ式プローブホルダー
• プローブホルダーのスライドシステムにより、検査対象物に合わせたプローブホルダーの位置決めが簡単かつ正確に実行可能
• ほとんどの調整に工具が不要
• ケーブル保護ジッパーのチューブシステムにより、ケーブルの迅速な再構成が可能

標準付属品

• スキャン軸エンコーダー付きメインモジュール
• パイプ外径965mm（38インチ）用のチェーンリンク（すばやい着脱が可能な調節式バックル付き）
• OmniScan™シリーズの探傷検出器用5m（16ft）エンコーダーケーブル
• 450mm（17.7インチ）プローブホルダーバー
• 調節可能なTOFD-P/Eとフェーズドアレイヨーク付き2バネ式プローブホルダー
• プローブホルダーのスライディングシステム、リードネジ調整付き
• ケーブル管理と保護用の5m（16ft）ジッパーチューブシステム
• 注水孔用チューブと取り付け部品
• キャリーケース

注記：プローブとウェッジはスキャナーと別に販売しています。
