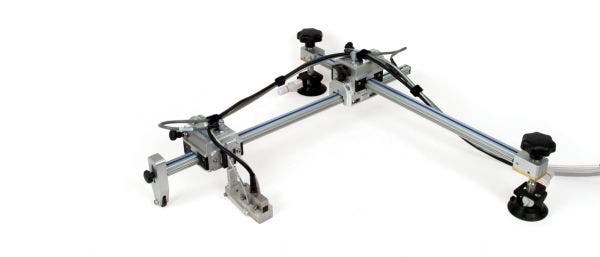

2軸(X-Y)対応の手動スキャナー

GLIDERスキャナーは2軸(X-Y)エンコードの手動スキャナーで、表面が平らなものから緩やかに曲がっている材料まで対応可能です。以下の技法を用いたラスタースキャンに適しています。

• 従来型の超音波探傷(UT)
• 超音波フェーズドアレイ探傷(PA)
• 渦流探傷(EC)
• 渦流アレイ探傷(ECA)

複合材料とアルミニウム(吸盤ポッドを使用)、または炭素鋼(オプションの磁性ポッドを使用)の検査に使用されます。UT、PAは材料内部の腐食や複合材料の剥離検査、EC、ECAは材料表面の検査に適しています。

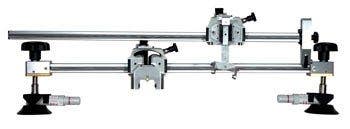

X軸は2個の取り付けポッドに接続されます。検査する材料により、以下のいずれかのタイプを使用します。

• 吸盤タイプの取り付けポッド(標準付属品)
• 磁性タイプの取り付けポッド(オプション)

プローブ位置を測定するための2個のエンコーダーモジュール(各軸に1個ずつ)があります。これらのモジュールの動きは、3.27mmの増分、フリーランまたはロックすることができます。

スキャナーのサイズは、必要な検査面積の範囲に合わせて、18インチ、24インチ、または36インチの3種類から選択可能です。

• GLIDER 18 x 18
• GLIDER 24 x 24
• GLIDER 36 x 36

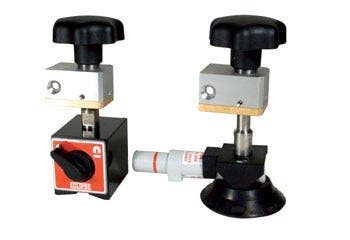

磁性タイプの取り付けポッド
磁性タイプの取り付けポッドは、強磁性体素材の検査に使用できます(製品型番：GLIDER-A-01)。
トラック
18インチ、24インチ、36インチトラックはオプションとして提供しています。
手動式ウォーター・ポンプ・キット
ウォーター・ポンプは、スキャナーのアンビリカルケーブルに接続できます。セットで提供しているチューブと使用可能です。水槽、チューブとYスプリッターが含まれています(製品型番：OPIX105)。
電動式ウォーター・ポンプ・キット
CFU-03とCFU-05は、超音波検査時にウエッジに接触媒質を供給するためのポータブルな電動式ポンプユニットです。
