MapROVER
頑丈で信頼性の高い電動MapROVERスキャナーは、腐食モニタリングのための2軸スキャンを容易にし、効率を高めます。フェーズドアレイ（PA）超音波探傷法を用い、丈夫で見やすいタッチスクリーン式のリモートコントローラーを備えたMapROVERシステムでは、ノートPCや複雑な電動コントローラーのプログラミングが必要なく、検査が簡単になります。パイプの円周と平面の自動PA腐食マッピングが可能なMapROVERスキャナーは、安定した単一モーター4輪駆動でドリフトを低減し、高品質な検査データを容易に収集します。
堅牢な電動2軸スキャナー
概要
頑丈で信頼性の高い電動MapROVERスキャナーは、腐食モニタリングのための2軸スキャンを容易にし、効率を高めます。フェーズドアレイ（PA）超音波探傷法を用い、丈夫で見やすいタッチスクリーン式のリモートコントローラーを備えたMapROVERシステムでは、ノートPCや複雑な電動コントローラーのプログラミングが必要なく、検査が簡単になります。パイプの円周と平面の自動PA腐食マッピングが可能なMapROVERスキャナーは、安定した単一モーター4輪駆動でドリフトを低減し、高品質な検査データを容易に収集します。

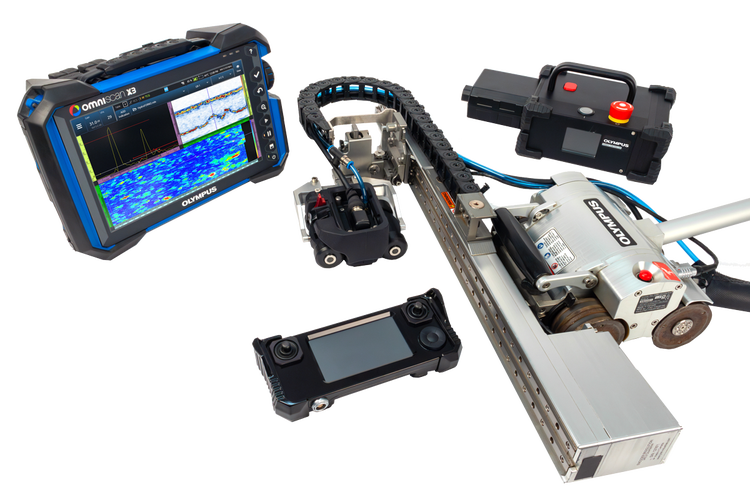

OmniScan X3探傷器とHydroFORMを併用したMapROVERシステム
多用途に対応可能なMapROVERシステムは、ニーズに応じてさまざまな構成が可能です。MapROVERとHydroFORM™ 腐食マッピングシステムを併用すると、残存肉厚や内部欠陥のPAイメージングが可能な、高性能かつ効率的なソリューションとなります。高温対応のMapROVER HTスキャナーには、350°C（662 °F）までの検査面の自動腐食マッピングを可能にする冷却システムが装備されています。MapROVERとOmniScan X3の構成でトータルフォーカシングメソッド（TFM）などの高度な技法を実施することも、OmniScan™ SXデータ収集装置を使用した信頼性とコストパフォーマンスの高い従来型デュアルUT検査を選択することもできます。
構成

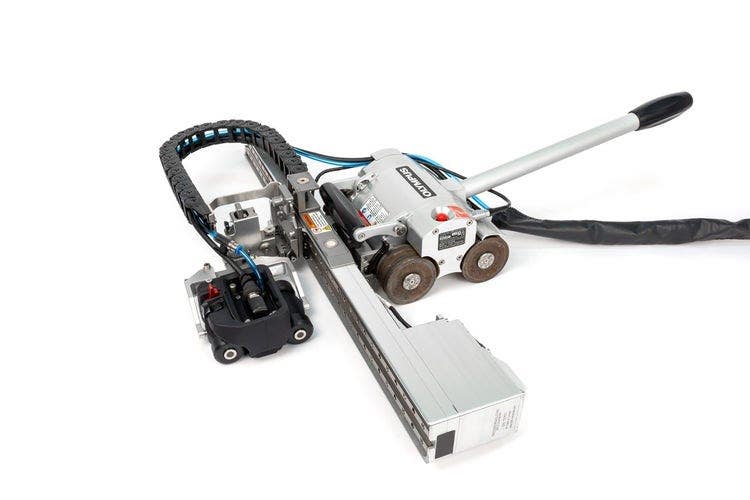

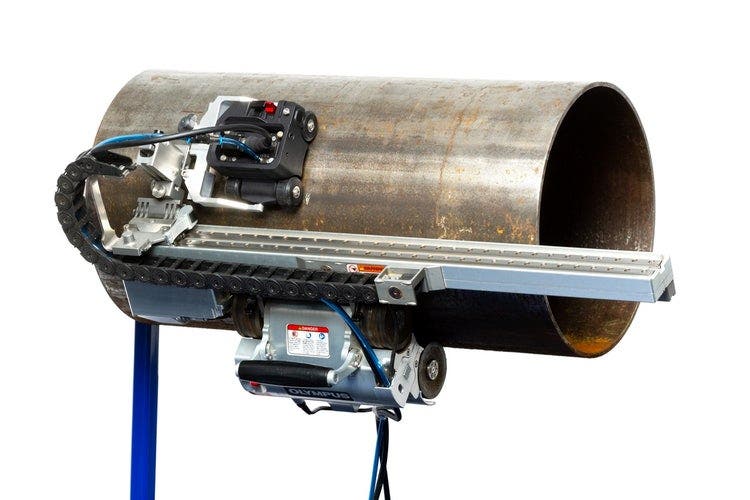

MapROVERとHydroFORMのフェーズドアレイ構成は、最も効率的なパイプライン腐食マッピングソリューションです。

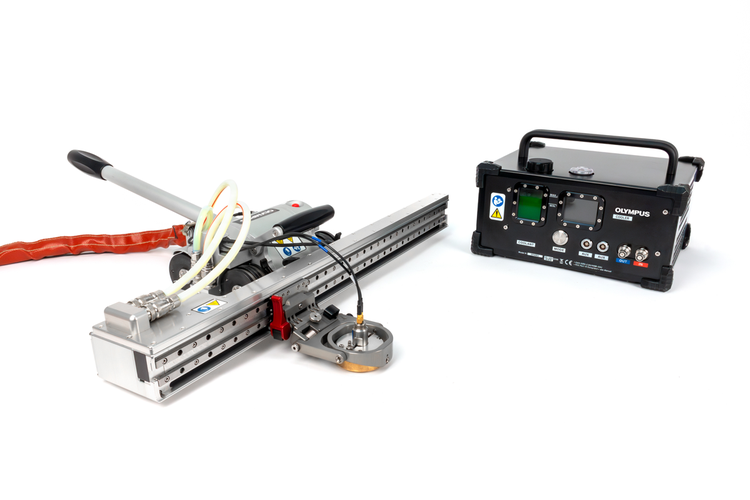

表面温度350°C（662 °F）までの対象物の自動腐食マッピングには、MapROVER HTシステムが最適なソリューションです。

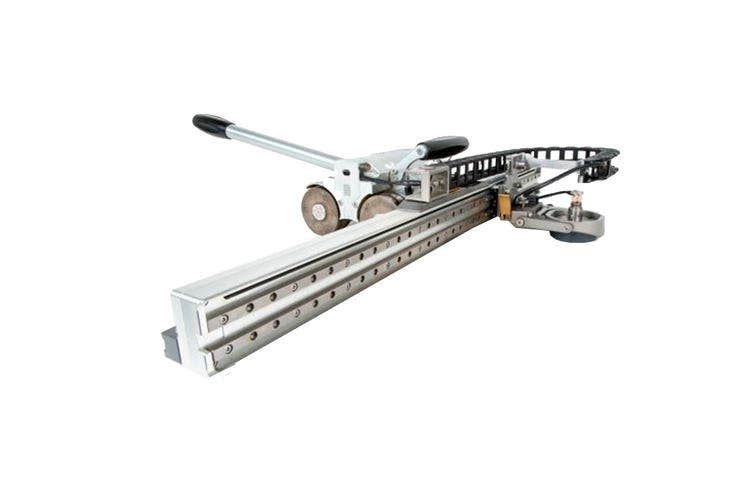

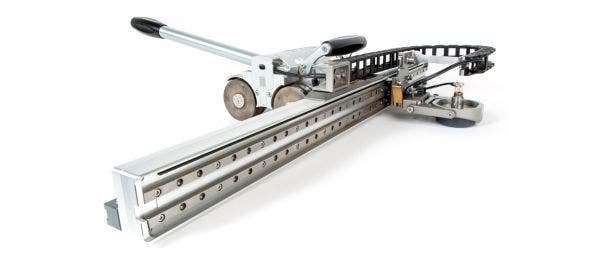

二振動子型UT探触子を装着すると、MapROVERスキャナーとOmniScan™ SXデータ収集装置はコストパフォーマンスの高い従来型デュアルUT検査ソリューションになります。
特長
- 単一モーターで4個の磁気ホイールを駆動し、最大147 mm/秒で安定した正確なデータ収集が可能。
- 電動ラスターアームにより、最大900 mm/秒の速度で幅600 mm（300 mm、900 mm、1600 mm幅のオプションあり）のスキャンが可能。
- 2つのジョイスティック付きタッチスクリーン式リモートコントローラー。スキャナーの動作に一定のユーザー入力（ジョグ）が必要な構成、または、1つの入力でスキャナーを開始して2つ目の入力で停止する構成で使用します。
- 2つの自動ラスタースキャンパターンを使用可能。
- 設定には5分もかからず、OmniScan SX UT探傷器、OmniScan™ X3シリーズ探傷器、またはFOCUS PX装置を使用したデータ収集が可能。
- 複数のケーブルを束ねて収納できるケーブルカバーにより、ケーブルの保護とフレキシブルな構成が可能。
- スキャナーと電源部に緊急停止ボタンを装備。
- スキャナー操作用のハンドル。
標準付属品
- 操縦不可の電動スキャナー
- タッチスクリーン式リモートコントロール
- 電源コントローラー
- 着脱可能なアンビリカルケーブル、分割可能保護スリーブ付き
- OmniScanシリーズ探傷器（現世代）またはFOCUS PX装置に接続するためのエンコーダーケーブル
- 注水孔用チューブ
- キャリーケース
- 頑丈なプローブホルダー付き電動ラスターアーム、または4個のプローブホルダー付きプローブホルダーラック（構成により異なる）
高温対応MapROVER HTシステム:
- 350°C（662 °F）までの検査面に対応する液体冷却スキャナーとラスターアーム。
- 高温耐熱の磁気ホイールと保護ケーブルスリーブ。
- スキャナーとラスターアームに内蔵の冷却板全体に冷却液を送り出す冷却装置。
