腐食マッピング用の2軸スキャナー

概要

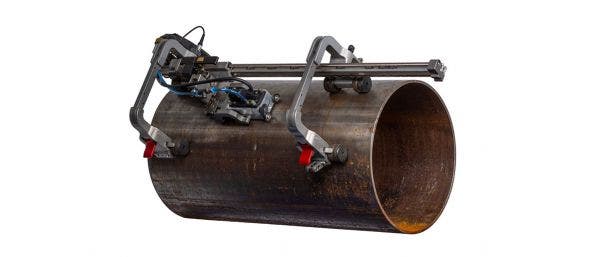

MapSCANNERは、腐食マッピング用に設計されたスキャナーです。幅広いスキャン能力と迅速なインデックスシステムにより、生産性の高い超音波フェーズドアレイのセミオート腐食マッピング検査を実現します。既存のCHAINスキャナーをさらに強化・改良したスキャナーで、CHAINスキャナーのチェーンリンクと互換性があります。またマグネチックホイールにより、チェーンリンクを使用することなく強磁性材料の検査が可能です。

MapSCANNERを、HydroFORMスキャナーまたは腐食アレイ(DLA：デュアル・リニア・アレイ)プローブといった超音波フェーズドアレイ腐食マッピング・ソリューションと併用すると、C-スキャンイメージによる減肉や欠陥の表示が可能となり、よりパワフルで効率の良い腐食検査を実現できます。

MapSCANNERは、表面外径4インチ(約10cm)～平面の強磁性材料での使用に対応します。

特徴

• 2軸エンコードスキャン
• 迅速に調整可能なインデックス機能システム(調整キー付き)
• スキャン幅に合わせて拡大可能なパススルー・フレームアーチ
• フレームバーの両側に取り付けられた安定性の良いホイール
• ブレーキシステム
• スムーズな回転のためにウレタン車輪軸受が取り付けられたチェーンリンク(オプション)
• 対応パイプ範囲(チェーンリンク使用モデルの場合)：外径102mm～965mm
• 対応パイプ範囲(マグネチックホイール使用モデルの場合)：外径102mm～平面
• すべてのスキャナーの位置と方向にフィットするバネ式プローブホルダー
