ミニホイールエンコーダー
ミニホイールエンコーダーは、スキャン軸における欠陥の位置特定とサイジングに使用されます。 データ収集をプローブの動きに同期化することができます。 また、防水性を備え、オリンパスの標準PAウェッジと互換性があります。
概要
Mini-Wheel™エンコーダーは、スキャン軸上の欠陥検出とサイジングに使用して、プローブの動きに同期したデータ収集を行います。
耐水性のMini-Wheelエンコーダーは、HST-X04スキャナーおよびPA標準型ウェッジと互換性があります。付属のブラケットキットを使用してウェッジに直接取り付けることも、当社のユニバーサルホルダーに取り付けて多用途性と操作性を高めることもできます。
特長
- 防水性（IP68）
- 小型
- 12ステップ/mmの分解能
- ゴム製ホイールで150°Cまでの表面に優れた密着性を発揮
- 滑らかなホイール回転のために密閉された軸受
- ケーブルの信頼性を高める張力のがし機構
- 表面に接触した状態を保つばね式システム
- カスタムアセンブリにしっかり固定するための筐体上のM3ネジ穴x 2
オプション
磁気ホイール（ユニバーサルホルダーパッケージに標準装備）
強磁性面に優れた密着性。
P/N: ENC1-A-MagWheel-V2 [U8775290]
ゴム製ホイール（スタンドアロンENC1に標準装備）
150°Cまでの非磁性面に最適。
P/N: ENC1-A-Pwheel [Q1500046]
取り付けブラケットキット（スタンドアロンENC1に標準装備）
Mini-Wheelエンコーダーをウェッジに直接取り付けるために使用。
P/N: ENC1-BRACK [U8775120]
ユニバーサルホルダー
（下記を参照）
ユニバーサルホルダー
ユニバーサルホルダーを使用すると、最大3方向のMini-Wheelエンコーダーまたはワイヤーエンコーダーを、ほとんどのフェーズドアレイ（PA）ウェッジに装着できます。取り付けはすばやく簡単にでき、工具は必要ありません。ウェッジを使用できない場合は、ユニバーサルホルダーをフェーズドアレイプローブに直接取り付けて、接触検査を行うこともできます。

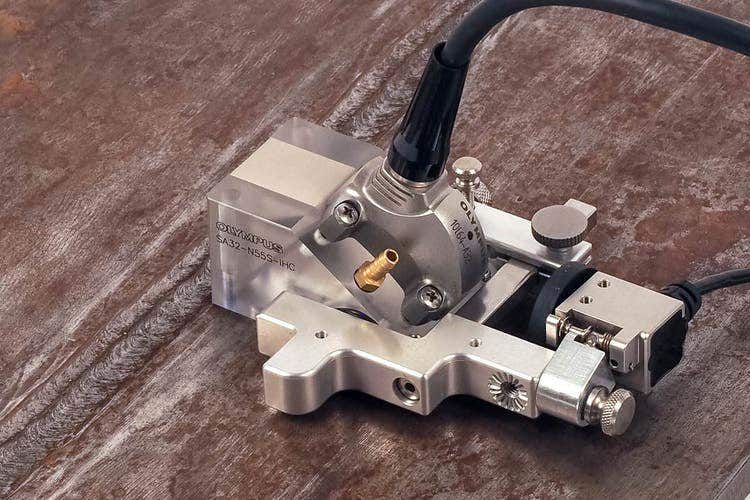

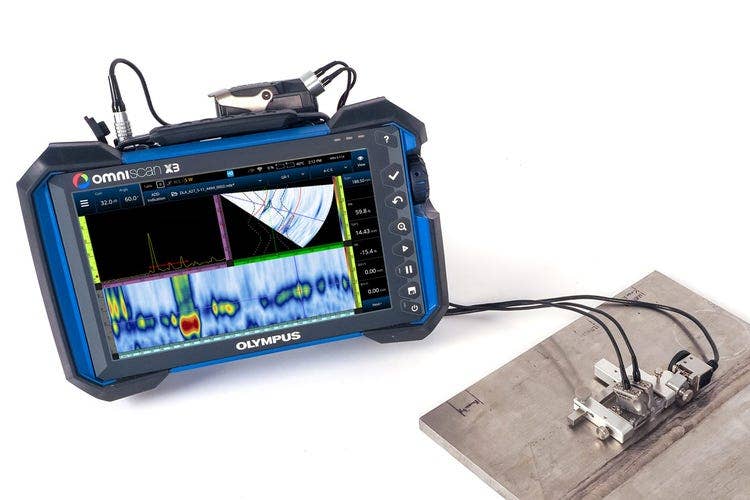

ユニバーサルホルダーを使用してDLAウェッジに取り付けたMini-Wheelエンコーダー

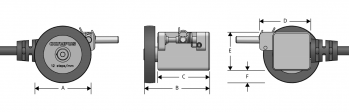

仕様
| A = 27mm（1.06インチ） | D = 24.2mm（0.95インチ） |
| B = 28.7mm（1.12インチ） | E = 17.5mm（0.69インチ） |
| C = 22.5mm（0.89インチ） | F = 6mm（0.23インチ） |
標準付属品
スタンドアロンMini-Wheelユニット（ENC1）：
- ステンレス鋼製筐体とゴム製ホイール付きエンコーダーx 1
- 取り付けブラケットキットx 1
- ブラケットを取り付けるための6角ドライバーx 1
ユニバーサルホルダーとMini-Wheelエンコーダーパッケージ：
- アルマイト処理筐体と磁気ホイール付きエンコーダーx 1
- ユニバーサルホルダーx 1
