HST-X04 Time-Of-Flight Diffraction(TOFD)手動スキャナーは、効率的かつ低コストの汎用型溶接部検査ソリューションです。
- Lead Time: 10
概要
オリンパスのHST-X04伝播時間回折（TOFD）手動スキャナーは、効率的かつ低コストの汎用型溶接部検査ソリューションです。
用途
- プレート、パイプ、曲面で使用するための手動配置の単一軸スキャナー
- パイプ、圧力容器、貯蔵タンク、構造構成材などに適用可能
- 平らな面でも、外径が最大51mm（2インチ）のパイプでも、あらゆる方向で検査可能 。
データ収集
- OmniScan®で結果を永久記録
- 位置に関するA-スキャン、B-スキャン、エコーダイナミックスキャンのデータ収集に最適
- UTチャンネルを2つ備えたシステムに適合
スキャナーキットの構成部品

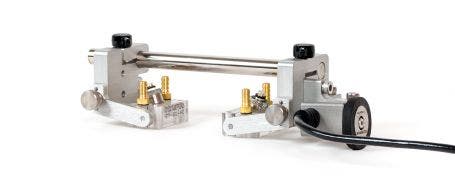

- 150mmフレームのスキャナー
- 従来のUTプローブと比べてSN比の向上した、10MHz（3mmの振動子径）CentraScan™複合材料TOFDプローブx2
- 45°、60°、70°における操作用のカーバイド摩耗ピンおよび注水口を備えたST1ウエッジx3セット
- LEMO®-Microdot®探触子ケーブル、2.5m長x2
- LEMO®-to-BNCアダプターx2
- X軸またはY軸データエンコード用のネジ式、摩擦駆動型、防水ミニホイールエンコーダー
- エンコーダーの位置を柔軟に調整できるブラケット
- 幅広いプローブセンターセパレーション用の250mm追加フレーム
- フォームパッド付きキャリーケース
このHST-X04スキャナーは、幅広いオリンパスTOFD、パルスエコープローブ、ウエッジ（複合材料製品ラインを含む）に適合するように、さらに構成を変更することができます。
オプションのプリアンプキット
部品番号：5682-KIT01

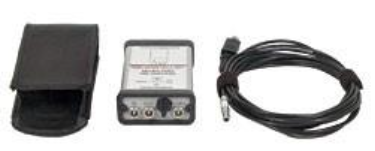

Panametrics 5682プリアンプキットには、以下が含まれます。
- 5682プリアンプ
- 2.5m LEMO-LEMOケーブル
- 電源ケーブル
- 9Vバッテリー
- ベルトケース
プリアンプは、標準の9Vバッテリーか、付属の電源ケーブルでOmniScan®に接続して使用できます。
プリアンプの仕様
- 30dBゲイン
- バッテリー稼動時間：50時間（連続放電）
- 連続表示の電源レベルインジケータ
- SN比：67dB
- 重量：180g（6.4オンス）（バッテリー含む）
- CE規格に準拠
特長
- 適切なヨークを用いたTOFDまたはパルスエコー検査用エンコードリニアスキャン（1軸）
- 検査対象面への吸着を最大限にするためのゴム製ホイール付き耐水性バネ式エンコーダー
- コンパクト、軽量、多機能
- 高い費用対効果
- 堅牢な構造
- CentraScan™複合材料製品ラインを含む、あらゆるプローブおよびウエッジに適合
- 17mm～180mmで完全に調整可能なプローブセンターセパレーション（PCS）
- 制約のあるエリアで使用するための低いフレーム
- 工具なしでクイック脱着のウエッジとプローブホルダー
- エンコーダー分解能：12ステップ/mm
- 対応可能な機種：OmniScan、TomoScan FOCUS LT（オプションのアダプターを使用）、適切なエンコーダーケーブル（同梱されていない）で接続可能な他の機器。
