VersaMOUSE
VersaMOUSE™は、フェーズドアレイプローブを使ったリニアエンコードスキャン用に設計されたスキャナーです。 一体化されたインデックスボタンによって、炭素繊維強化プラスチック（CFRP）平面パネルや腐食探傷などの2Dマッピングが簡単に取得できます。 VersaMOUSEは、エンコードによるワンラインスキャンを実行し、次に垂直方向に位置のインデックスを作成します。 さらに別のワンラインスキャンを行い、それを前回のスキャンの横に張り合わせたマップデータを作成できます。 検査対象領域の2Dマッピングが取得できるまで、この操作を繰り返します。
概要
リニアスキャン用の小型スキャナー VersaMOUSE
VersaMOUSEは、フェーズドアレイプローブを使用したリニアスキャン用に設計された小型のスキャナーです。インデックスボタンを装備しており、炭素繊維強化プラスチック(CFRP)の平版探傷や腐食探傷の2-Dマッピングなどのデータを簡単に取得することができます。VersaMOUSEのエンコード機能により、検査したいエリアで平行した1軸スキャンを繰り返し、各スキャンを並列化させ2-Dマッピングを作成することができます。

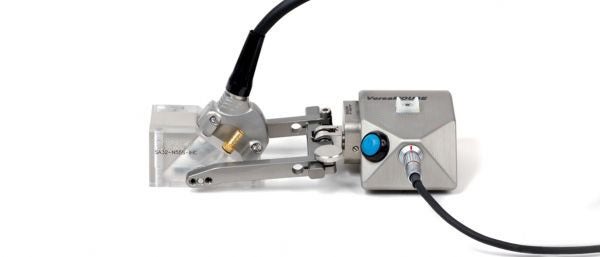

VersaMOUSEの調整可能なヨークは、ウエッジホルダーの取り付け穴を用いて、IHCタイプのウエッジを容易に設置できます。バネ式システムは最低限の空間距離になるよう最適化されています。ヨークはクィックコネクトキットで簡単にスキャナーに接続され、スキャン軸に対してプローブを平行(前面)または90ºスキュー(側面)に設置することができます。
VersaMOUSEのエンコーダーホイールは、濡れた表面でのスリップを防止するよう設計されています。耐久性にも優れており、超音波フェーズドアレイ探傷の用途に対応できる低コストで信頼性の高いソリューションです。また、磁性面での測定の安定性を向上させるため、オプションの磁気ホイールも取り揃えています。
特長
- 超音波フェーズドアレイ探傷のためのエンコードリニアスキャン(1軸)
- クリッカーボタンで簡単にインデックスができ、2-Dマッピングを取得可能
- さまざまなウエッジのサイズでも、迅速に設置できる調整可能なヨーク
- 表面にしっかり密着する2個のゴム製ホイール

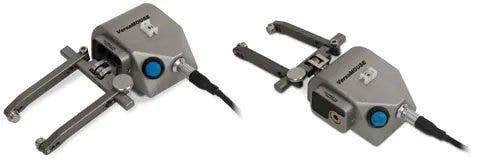

- 簡単にクリップできるバネ式ヨークは平行(前面)または90ºスキュー(側面)に配置可能
- エンコーダー分解能：8.4ステップ/mm
- 耐久性の高いアルミニウム製ボディーと防水構造
- 対応可能な機種：OmniScan探傷器、適切なエンコーダーケーブルで接続可能な装置
標準付属品
- OmniScanシリーズ探傷器と互換性のある2.5mエンコーダーケーブル
- 調整可能なPAヨークx1(幅65mm、長さ65mm)
- キャリングケース
注記：プローブとウエッジは、スキャナーとは別売りです。
オプション
磁気ホイールパッケージ
磁性面への密着性を強化し安定性を向上
P/N: VersaMOUSE-A-MagWheel [U8775247]
TomoScan FOCUS LT エンコーダーケーブルアダプター
P/N: C1-DE15F-BXM-0.30M [U8767107]
仕様(外形寸法、質量)
| プローブホルダー位置 | スキャン軸方向の長さ(mm) | 幅 (mm) |
高さ (mm) |
質量 (kg) |
| 前面 | 170 | 80 | 42 | 0.4 |
| 側面 | 80 | 152 | 42 | 0.4 |

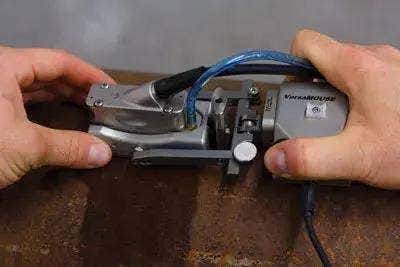

VersaMOUSEスキャナーとRexoFORMの腐食検査用組み合わせ例

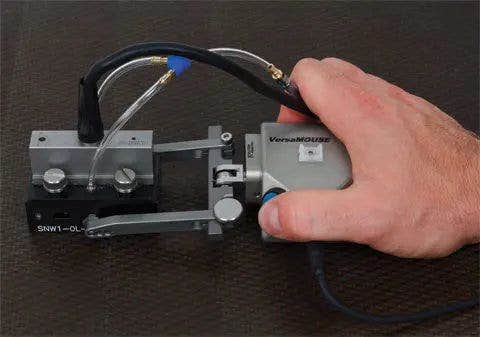

簡単にクリップできるバネ式ヨークは90ºスキュー(側面)でも配置可能
