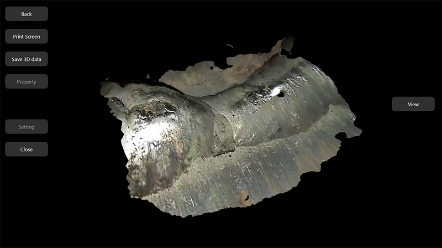

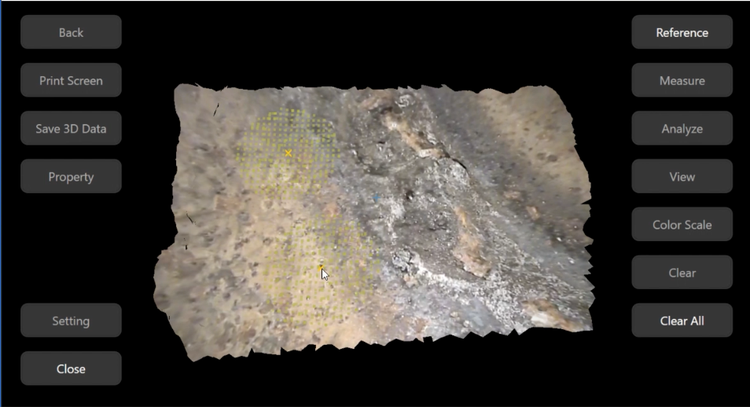

3D表示を簡単に

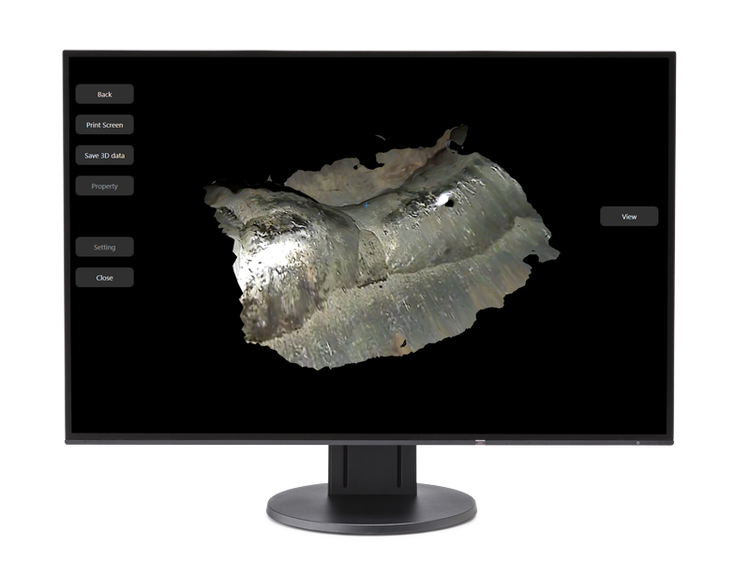

IPLEXビデオスコープで撮影した動画があれば、3DAssistソフトウェアで簡単に、パイプ内部やその他の検査箇所の3D画像が生成できます。このPC上で動作するソフトウェアにより、現場では内視鏡での検査作業に集中し、検査結果の検討や判断はオフィスでゆっくり行えます。

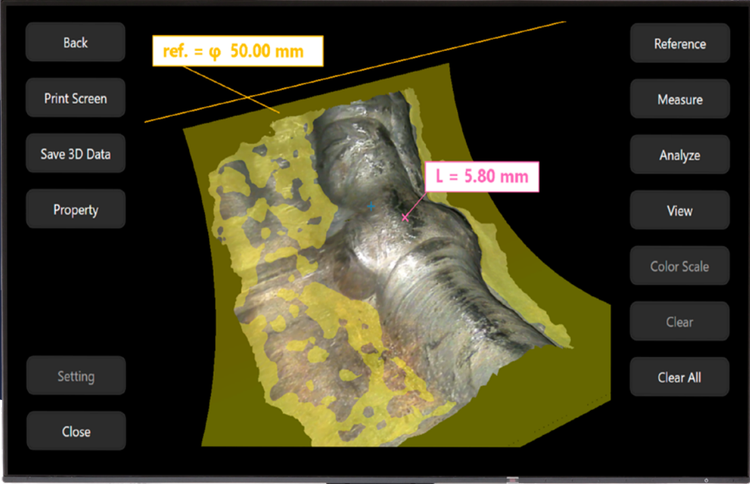

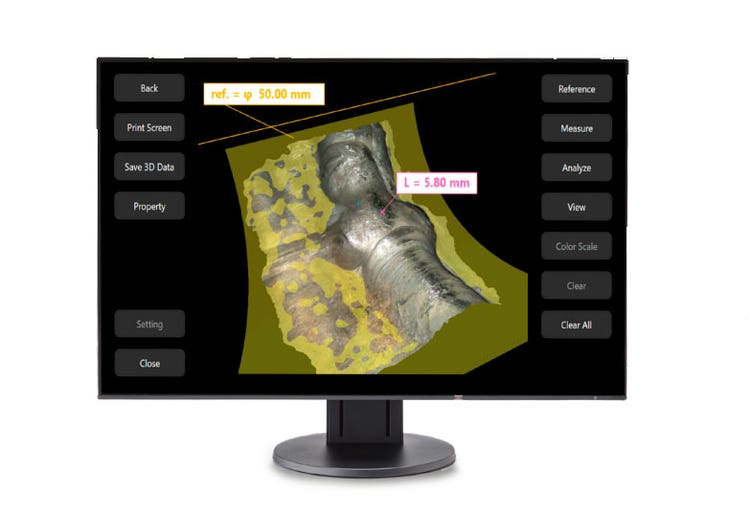

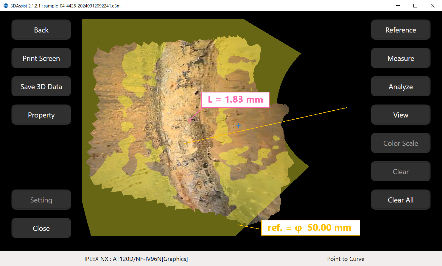

曲面基準計測モードで計測した溶接部のサンプル

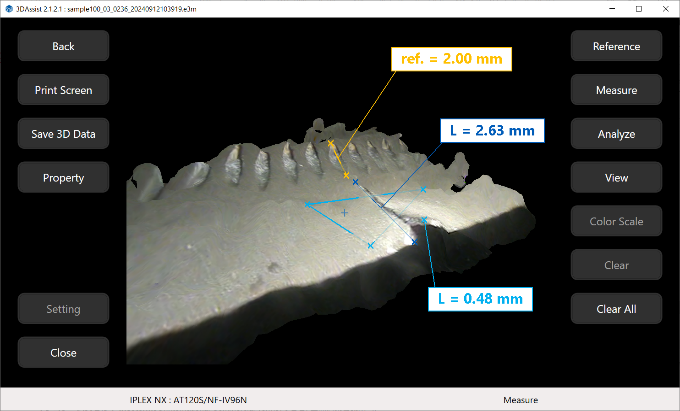

説得力のある3D画像でレポーティングを強化

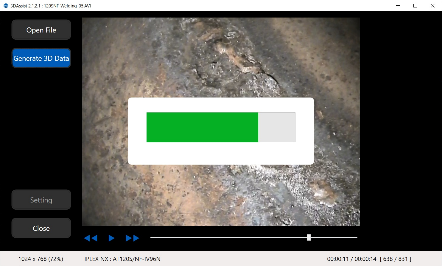

ビデオスコープで撮影した動画からの3D画像生成は、3DAssistがあればとても簡単です。数回クリックするだけで、撮影動画から直接、検査対象の360度回転が可能な3D画像を生成できます。

• 錆びこぶや減肉、溶接などの欠陥リスクをさまざまな角度から、現場にいなくても検証可能
• 欠陥の状態を多角的に示すことのできる3D画像を加えることで、検査報告への信頼性がより向上
• 3D画像はMicrosoft Teamsなどのツールを介して、簡単に顧客と共有可能

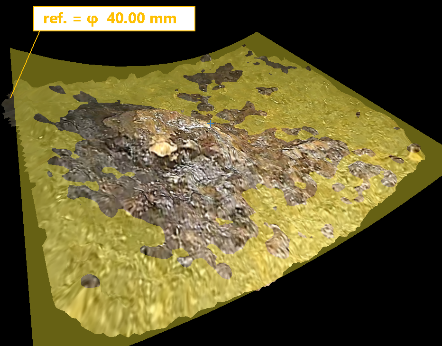

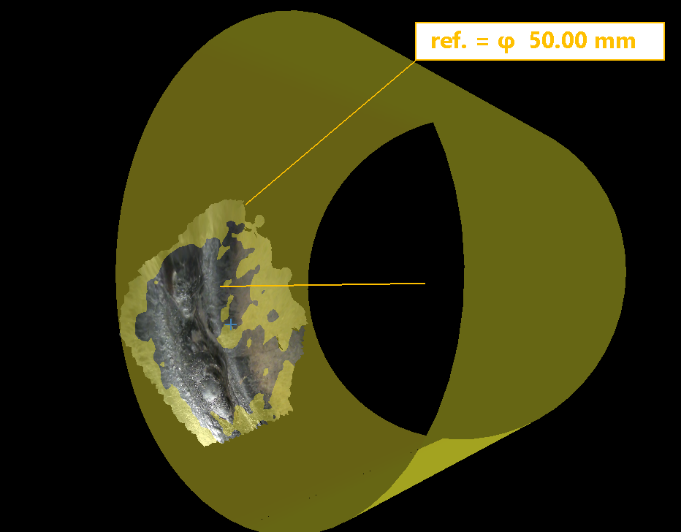

パイプ内部錆びこぶの3D表示。推定される基準面（黄色）を曲面基準計測や他の分析機能で活用

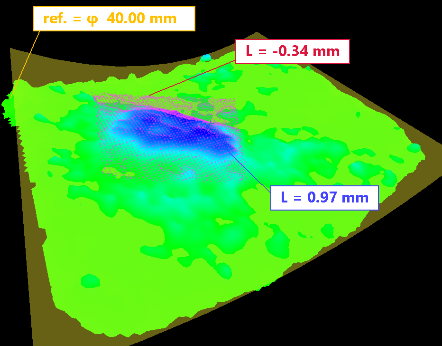

3Dカラーマップによる最深/最高分析

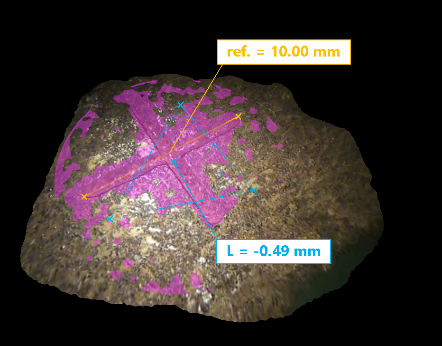

十字の窪み部分の3D表示。紫で示される基準面から青い点までの距離を計測する面基準計測の3D表示

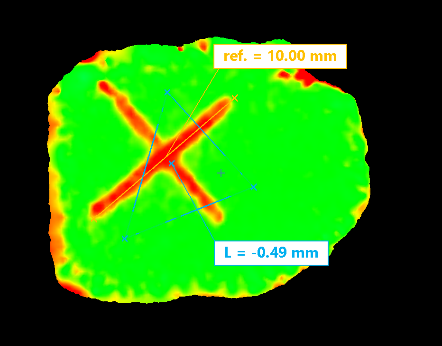

左の画像で示される基準面（紫）に対する高さと深さを表示した3D画像赤は基準面に対してマイナスの（深い）領域を示す。緑は基準面と同じ程度の高さがある領域を示す。

多彩な計測モードがパイプ検査における課題を解決

パイプ検査では、適切に錆びこぶや減肉を評価することが重要になります。曲面基準計測モードはパイプ表面形状を基準面として正確な高さと深さの計測を行います。この画期的な方法で、計測をより正確に行えるようになりました。

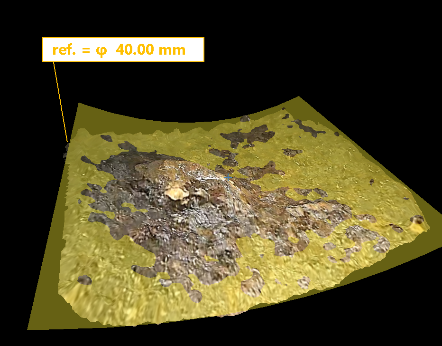

錆びこぶの3D画像

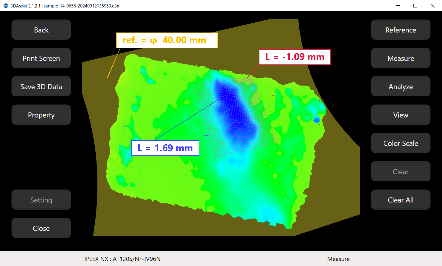

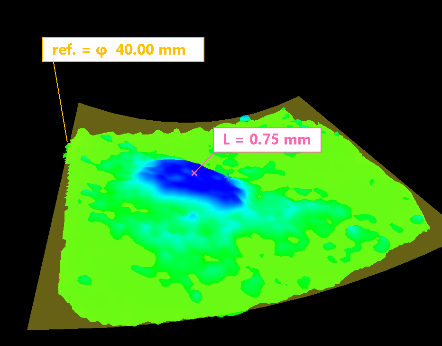

左のサンプルに曲面基準計測モードと3Dカラーマップを適用。3Dカラーマップを適用することで対象の高低がよく分かり、曲面基準計測の計測点を簡単に指定できます。

レポートの質を上げる総合分析ツール

3DAssistソフトウェアは、レポートの質を大幅に向上させる、さまざまな分析ツールを備えています。掲載ツールの例：

• 3Dカラーマップ： 基準面に比較して高さと深さを示す
• 断面: ユーザー定義の平面に基づいた断面図を示し、3D画像上のあらゆる領域の粗さを強調
• 最深/最高： 検査領域の最も深い場所と最も高い場所を示す

これらの定量的な分析を検査レポートに加えることで、より明確で深みを増したレポート作成が可能です。

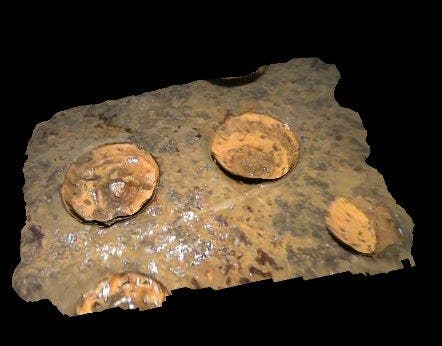

非貫通穴を持つサンプルの3D画像

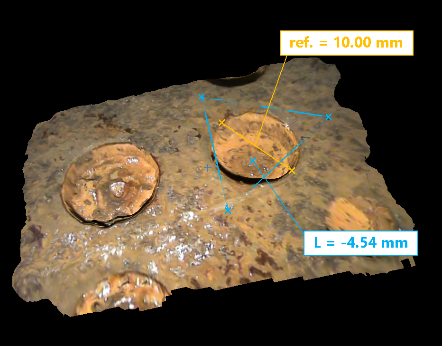

非貫通穴に対して平面基準計測を行った3D画像

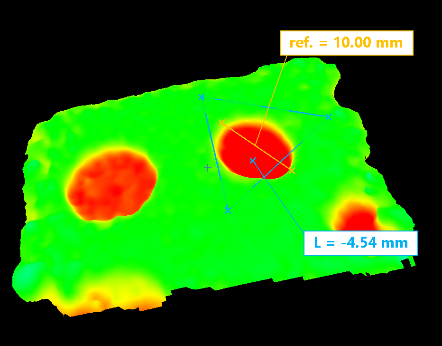

非貫通穴の平面基準計測を行い、3Dカラーマップを適用した3D画像

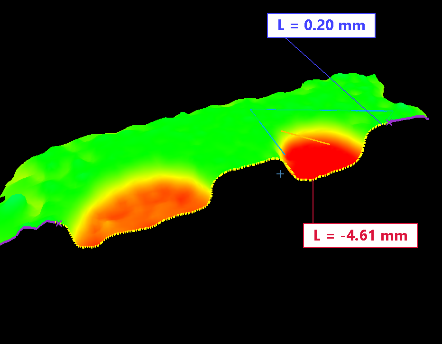

非貫通穴の断面図
