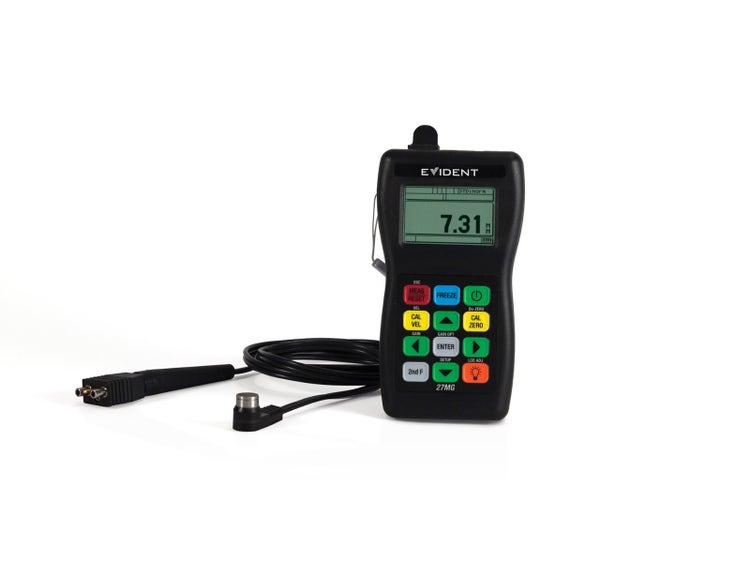

27MG Ultrasonic Thickness Gauge
27MGベーシック超音波厚さ計は、内部腐食や浸食した金属パイプや部品の片側から正確に厚さを測定できるよう設計されています。軽量で堅牢性があり、片手で簡単に操作できるよう人間工学に基づいたデザインです。
概要
27MGの標準機能には、探触子性能の最適化を行う自動探触子認識機能、高温材料の測定性能を強化する自動ゼロ補正、鋳造金属など音響減衰材料の測定性能を改善するゲイン調整機能、差異モード、高・低の範囲で設定可能なアラーム機能、毎秒20測定で厚さの最小値／最大値を記録するMin./Max.モードなどがあります。
27MGは、内部で腐食が発生しやすい金属パイプ、タンクや、構造物の梁、支柱など、肉厚のモニタリングが必要な検査やメンテナンスに最適な、コストパフォーマンスに優れた検査ソリューションです。
さまざまな探触子に対応
27MGにマッチした低コストな二振動子型探触子D7910は、腐食検査における多くの基本的な減肉測定に対応することができます。またオリンパスでは、そのほかにも、極薄あるいは極厚の材料や、小径パイプの測定などに適したさまざまなタイプの二振動子型探触子も取り揃えています。27MGは自動探触子認識機能付きのため、オリンパスの探触子を使用することにより、デフォルトのVパス補正を自動的に呼び出し、その性能を最適化することができます。

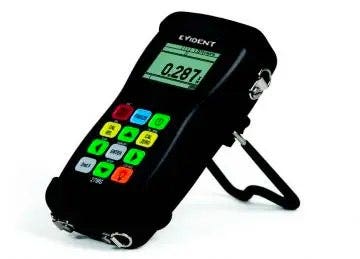

オプションの本体ゴム製保護ケース付き27MG
仕様
| 測定仕様 | 二振動子型探触子測定モード | 励振パルス後の精密な遅延時間から、最初のエコーまでの時間間隔を測定 |
| 厚さ測定範囲 | 0.50mm～635mm(材料、探触子タイプ、表面状態、温度などの設定条件により異なる) | |
| 材料音速範囲 | 0.508mm/μs～18.699mm/μs | |
| 分解能(低/標準より選択可能) | 低分解能: 0.1mm 標準: 0.01mm |
|
| 探触子周波数範囲 | 2.25MHz～10MHz(–3dB) | |
| 一般仕様 | 気温(使用時) | -10℃～50℃ |
| キーパッド | 密閉型、カラーキーパッド | |
| 筐体 | 耐衝撃性、防塵・防水性能IP65相当 | |
| 外形寸法(W x H x D) | 84.0 x 152.4 x 39.6mm | |
| 質量 | 340g | |
| 電源 | 単3アルカリ電池x3 | |
| バッテリー駆動時間 | 標準バッテリー寿命：約150時間、バックライト連続使用：約30時間 | |
| 爆発性雰囲気 | MIL-STD-810F 511.4 Procedure I準拠 | |
| 欧州規格 | EN15317(超音波厚さ計性能規格)相当 | |
| アラームモード | 対応(高/低にて測定値の範囲を設定可能。音と表示にて警告) | |
| ディスプレイ | 表示ホールド | 対応(測定後に測定値をホールド) |
| バックライト | ELバックライト(オン/自動オンの選択可能) | |
| レシーバー帯域幅 | 1MHz～18MHz(–3dB) | |
| ミリ/インチ表示切替 | 対応 | |
| 表示言語 | 英語、仏語、ドイツ語、スペイン語、イタリア語、ポルトガル語、ロシア語、ポーランド語、スウェーデン語 |
標準付属品
- 超音波厚さ計27MG本体
- 二振動子型探触子
- 単3アルカリ電池
- 校正用試験片と接触媒質
- キャリーケース
- リストストラップ
- ユーザーズマニュアル(CD収録)
- スタートガイド
- 測定仕様: Min/Max(最小/最大)モード、ディファレンシャル(差異)モード、フリーズモードでの感度調整、自動探触子認識、ゼロ補正
標準付属品は、国・地域によって異なります。 詳しくは、お近くのオリンパスまでお問い合わせください。
別売アクセサリー
- 2214E(U8880014): 5ステップ階段状試験片(インチ単位)
- 2214M(U8880016): 5ステップ階段状校正試験片(ミリ単位)
- 27MG/RPC(U8780343):スタンド付き本体ゴム製保護ケースとネックストラップ
ホルダー、ワンドおよび接触媒質などの追加アクセサリーについては、お近くのオリンパスまでお問い合わせください。
探触子ラインアップ－自動探触子認識機能付き
27MG は、周波数、振動子径、適用温度などが異なる、オリンパス製のさまざまな二振動子型探触子に対応しています。
| 探触子 | アイテムナンバー | 周波数 （MHz） | コネクター | 先端口径 | 測定範囲（鋼）*1 （mm） | 温度 範囲 *2 （ºC） | ケーブル | アイテムナンバー |
| D7910 | U8454038 | 5.0 | 90° | 12.7 | 1.00 ～ 254 | 0 ～ 50 | ポテッド |
|
| D790 | U8450002 | 5.0 | ストレート | 11.00 | 1.00 ～ 500.00 | -20 ～ 500 | ポテッド |
|
| D790-SM | U8450009 | ストレート | LCMD-316-5B*3 | U8800353 | ||||
| D790-RL | U8450007 | 90° | LCLD-316-5G*3 | U8800330 | ||||
| D790-SL | U8450008 | ストレート | LCLD-316-5H | U8800331 | ||||
| D791 | U8450010 | 5.0 | 90° | 11.00 | 1.00 ～ 500.00 | -20 ～ 500 | ポテッド |
|
| D791-RM | U8450011 | 5.0 | 90° | 11.00 | 1.00 ～ 500.00 | -20 ～ 400 | LCMD-316-5C | U8800345 |
| D7912 | Q4530005 | 10.0 | ストレート | 7.5 | 0.50 ～ 25.00 | 0 ～ 50 | ポテッド |
|
| D7913 | Q4530006 | 10.0 | 90° | 7.5 | 0.50 ～ 25.00 | 0 ～ 50 | ポテッド |
|
| D797 | U8450016 | 2.0 | 90° | 22.9 | 3.80 ～ 635.00 | -20 ～ 400 | ポテッド |
|
| D797-SM | U8450017 | ストレート | LCMD-316-5J | U8800355 | ||||
| D7226 | U8454013 | 7.5 | 90° | 8.90 | 0.71 ～ 50.00 | -20 ～ 150 | ポテッド |
|
| D798-LF | U8450019 | |||||||
| D798 | U8450018 | 7.5 | 90° | 7.20 | 0.71 ～ 50.00 | -20 ～ 150 | ポテッド |
|
| D798-SM | U8450020 | ストレート | LCMD-316-5J | U8800357 | ||||
| D799 | U8450021 | 5.0 | 90° | 11.00 | 1.00～500.00 | -20～150 | ポテッド |
|
