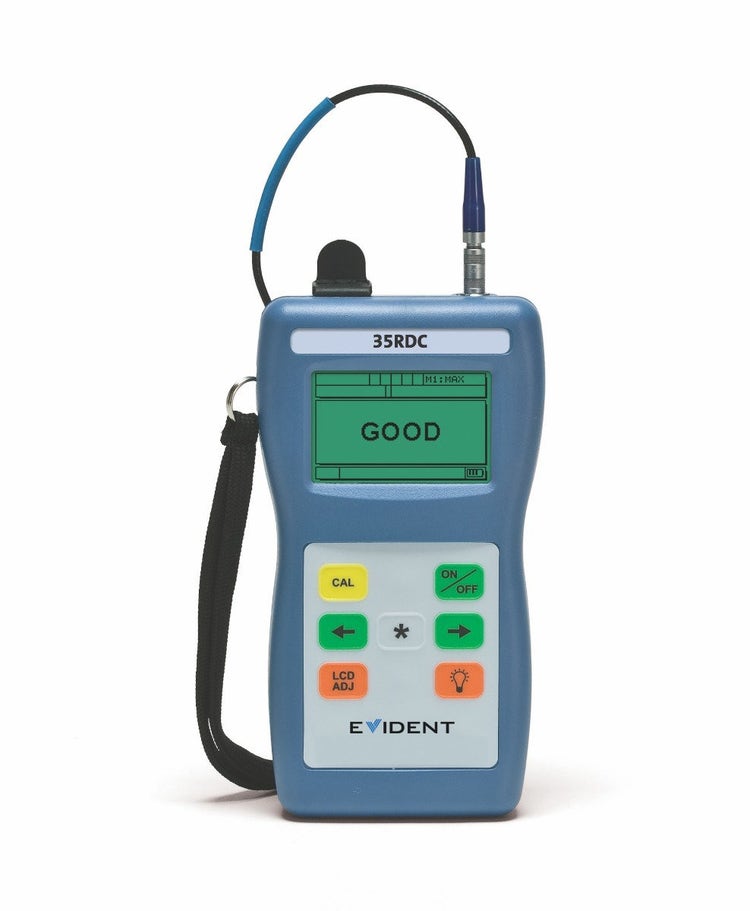

35RDC Composite Damage Checker
35RDC複合材料ダメージチェッカーは、航空機の複合材料部への衝撃損傷による表面下欠陥を検出するために設計された、シンプルなOK/NG判定の超音波厚さ計です。
概要
CFRPダメージチェッカー 35RDC

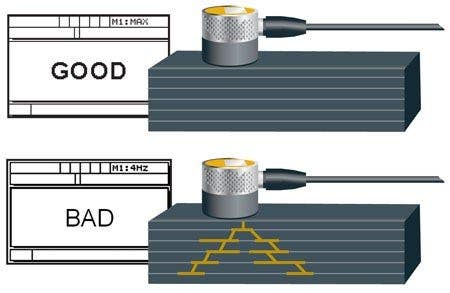

CFRPダメージチェッカーの35RDCは、航空機の複合材料(CFRP)部への衝撃により表面下欠陥を検出するために設計された、シンプルなOK/NG判定をする装置です。特長として、表面下に損傷が無い場合はGOOD、表面下に損傷を検出した場合はBADという文字が、バックライト付きの明るい液晶画面に表示されます。
35RDCの特長
- 積層構造の複合材検査に対応
- 簡単操作のワン・ボタン校正
- 対応厚さ範囲：0.63mm～22.8mm(0.025インチ～0.900インチ)
- シンプルなGoodまたはBadの判定結果
- バックライト付きの明るいディスプレイを搭載
- バッテリー駆動
- 小型軽量のハンディータイプで、質量はわずか0.24kg(8.5オンス)
- 省電力のための自動パワーオフ機能
- 長電池寿命：約150時間
- 電池寿命が分かるインジケーター付き

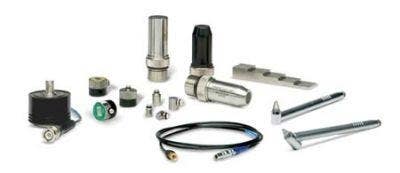

探触子
仕様
一般仕様 > 防塵・防水性能規格
IP65
一般仕様 > 動作温度
-10℃～50℃(14°F～122°F)
一般仕様 > 外形寸法(W x H x D)
84 x 152 x 38mm(3.31 x 6.0 x 1.50インチ)
一般仕様 > 質量
0.24kg(8.5オンス)
一般仕様 > 標準同梱品
本体、ストラップ、単三電池x3、5MHz探触子、探触子ケーブル、カプラント、キャリングケース、本体保護ラバーケース、マニュアル(英文)
一般仕様 > ディスプレイモード
- GOODまたはBADのデジタル表示
- 波形表示も可能なアドバンスモード有り(NDT習熟者向け)
一般仕様 > 厚さ測定範囲*
0.63mm～22.8mm(0.025～0.900インチ)
*探触子、素材、材料表面の状態により異なる
一般仕様 > 材料音速
航空機用のCFRPに音速を固定
一般仕様 > 探触子周波数
5.0MHz
一般仕様 > 測定更新速度
20Hz
一般仕様 > 偏差アラームセットポイント
プログラム可能な±校正ポイント、アドバンスセットアップ内
電源 > バッテリー
単三アルカリ電池x3、Ni-MH電池x3
電源 > 動作時間
約150時間(バックライト付きで連続使用した場合は約30時間)
電源 > バッテリーインジケーター
バッテリー残の状況を常に表示
電源 > 省電力
自動電源オフ／常に電源オンから選択
電源 > AC電源
オプション
オプショナルアクセサリー
USB/ADP-115：AC-115電源
USB/ADP-230：AC-230電源
※全ての仕様は予告無しに変更される場合があります。
