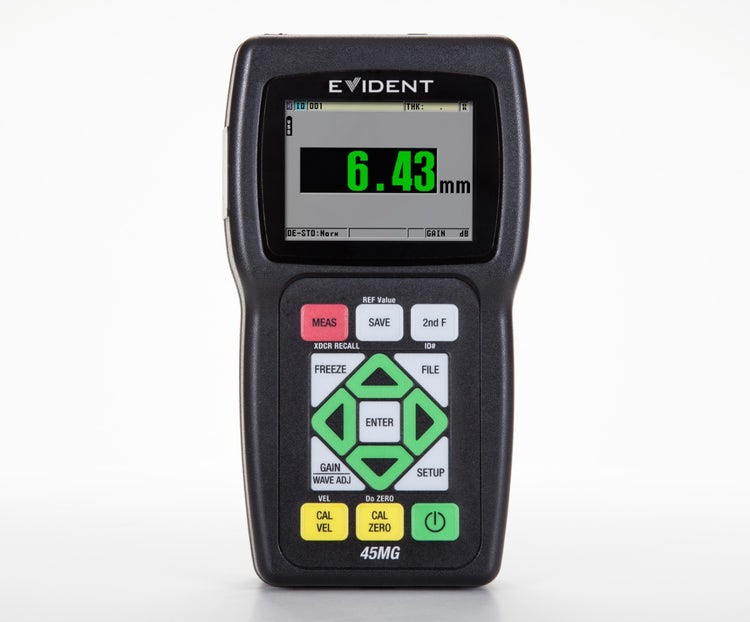

45MG Ultrasonic Thickness Gauge
45MG高性能超音波厚さ計には、標準的な測定機能およびソフトウェアオプションが搭載されています。この独自設計の厚さ計は、当社の二振動子型および一振動子型の厚さ測定用探触子すべてに対応しています。
45MG
概要
高性能と耐久性、簡単操作を兼ね備えた信頼の厚さ計超音波厚さ計45MG
45MGは標準的な腐食厚さ測定機能に加え、多彩なソフトウェアオプションにより精密厚さ測定まで対応する高性能な超音波厚さ計です。 オリンパス の二振動子型および一振動子型の厚さ測定用探触子に対応しており、幅広い用途で使用できるオールインワン・ソリューションです。
標準搭載機能
- 45MGは、一般的な用途において簡単なトレーニングを行うだけで操作ができるシンプルで使いやすい厚さ計です。さらに、ソフトウェアオプションや探触子を追加することにより大幅に機能が向上し、より高度な用途においても優れた性能を発揮します。 各種オプションは個別購入が可能なので、用途に応じて必要なものだけを追加することができます。
- オリンパス の二振動子型探触子すべてに対応
- 最小値／最大値モード
- 2種類のアラームモード
- 差異モード
- タイムベースによるB-スキャンモード
- 減肉率
- ゲイン調整(標準、高、低)
- パスワードによるロック機構
-
オプション機能
- 簡単な腐食検査から多目的な肉厚測定まで、わずかなキー操作で対応可能です。45MGは、厚さ測定の場で使用頻度の高い次の5種類のソフトウェアオプションに対応しています。これらのオプションは、本体を工場に送り返すことなくソフトウェア機能を追加することができます。
- エコーtoエコー／THRU-COAT(スルーコート): エコーtoエコー測定は、コーティング層を除いた金属母材の厚さを表示する機能です。THRU-COAT(スルーコート)測定は、金属母材の肉厚と非金属コーティング部の肉厚を表示する機能です。金属母材の厚さ測定のために表面から塗装やコーティングを除去する必要がありません。
- 一振動子: 金属、プラスチック、複合材料、ガラス、セラミックなど、各種材料の高精度な肉厚測定に対応します。周波数2.25MHz～30MHzの一振動子型Microscan探触子に対応しています。
- 一振動子ハイペネトレーション(高浸透): グラスファイバーや鋳物などの厚い材料、または複合材などの超音波減衰材料の厚さ測定に適しています。周波数0.5MHz～30MHzの一振動子型Microscan探触子に対応しています。このソフトウェアには、高分解能(～0.001mm)および一振動子オプションが含まれます。
- データロガー: 厚さ測定値や波形データを簡単に記録・転送することができる送受信兼用のデータロガー機能です。また、WindowsベースのアプリケーションソフトウェアであるGageViewインターフェースプログラムが付いています。
- 波形調整機能付きライブA-スキャン: A-スキャンモードは、本体のディスプレイに超音波波形(A-スキャン)を直接表示し、厚さ測定値の検証を行うことができます。また測定が難しい用途においては、測定性能を最大限に活用するため、手動で感度やブランキング設定を調整することができます。さらに、このオプションは手動ゲイン調整、拡張ブランキング、第1エコーブランク、レンジおよび遅延調整などの機能を備えています。
過酷な環境に対応
- 防塵・防水性能：IP67準拠
- 爆発性雰囲気：MIL-STD-810G, Method 511.4, Procedure I準拠
- 耐衝撃性：MIL-STD-810G, Method 516.5, Procedure I準拠
- 耐振動性：MIL-STD-810G, Method 514.5, Procedure I準拠
- 幅広い使用温度範囲

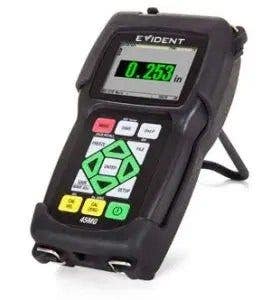

- 本体用スタンド付きゴム製保護ケース(オプション)

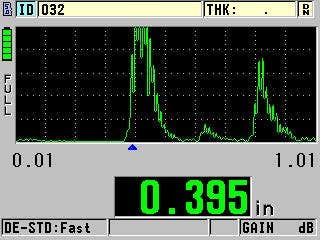

屋内用表示設定によるA-スキャンモード(オプション)
簡単操作
- 左右どちらでも片手で簡単操作。日本語キーパッドを搭載
- 各機能へ簡単アクセス。分かりやすいインターフェースを採用
- 内部および取り外し可能な外部microSDメモリーカード対応
- USB通信ポート装備
- 475,000件の厚さ測定データまたは20,000件の波形データを保存できる英数字データロガー機能(オプション)
- 一振動子型探触子のデフォルト／カスタムセットアップ対応(オプション)
- パスワードによるロック機能
- 屋内・屋外でもはっきりと表示可能な半透過型QVGAカラーディスプレイ搭載

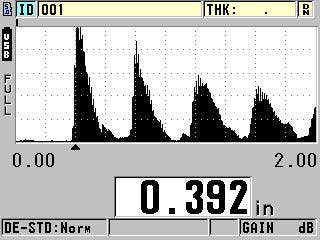

屋外用表示設定によるA-スキャンモード(オプション)
仕様
| 測定仕様 | 二振動子型探触子測定 | 励振パルス後の精密な遅延時間から、最初のエコーまでの時間間隔を測定 |
| エコーtoエコー測定(オプション) | 塗装またはコーティングを除いた2つの底面エコー間の時間間隔を測定 | |
| THRU-COAT(スルーコート)測定(オプション) | シングル底面エコーを使用して、金属部の厚さとコーティング部の厚さを測定(D7906-SM、D7906-RM、D7908探触子を使用) | |
| 一振動子型探触子測定(オプション) | モード1: 励振パルスから最初の底面エコーまでの時間間隔を測定 モード2: 遅延ラインエコーから底面エコーまでの時間間隔を測定(遅延材型または水浸型探触子を使用) モード3: 励振パルス後の最初のインターフェースエコーに続く二つの底面エコー間の時間間隔を測定(遅延材型または水浸型探触子を使用) |
|
| 厚さ測定範囲 | 0.080mm～635mm(材料、探触子タイプ、表面状態、温度など、設定条件により異なる。フルレンジでは一振動子オプションが必要) | |
| 材料音速範囲 | 0.508mm/μs～18.699mm/μs | |
| 分解能(選択可能) | 低: 0.1mm 標準: 0.01mm 一振動子オプション: 0.001mm |
|
| 探触子周波数範囲 | 標準: 2.25MHz～30MHz(-3dB)、ハイペネトレーション(高浸透: 一振動子オプション): 0.50MHz～30MHz(-3dB) | |
| 一般仕様 | 気温(使用時) | -10°C～50°C |
| キーパッド | 感触と音で入力確認できる密閉型カラーキーパッド | |
| 筐体 | 耐衝撃性、防水仕様、防水コネクター、ガスケット付き筐体: IP67準拠気密設計 | |
| 外形寸法(W x H x D) | 91 x 162 x 41mm | |
| 質量 | 431g | |
| 電源 | 単3電池x3(USB電源併用可能) | |
| バッテリー稼動時間 | 単3アルカリ電池x3: 20～21時間 単3Ni-MH電池: 22～23時間 単3リチウム電池: 35～36時間 |
|
| 欧州規格 | EN15317超音波厚さ計(性能規格)準拠 | |
| ディスプレイ | ディスプレイタイプ | 半透過型液晶QVGAカラーディスプレイ、表示領域54.61 x 41.15mm |
| 波形表示(オプション) | 全波、RF、半波＋、半波－ | |
| 入力／出力 | USB | USB2.0デバイス |
| メモリーカード | メモリー容量: 2GB、取外し可能なmicroSDメモリーカード | |
| 内部データロガー(オプション) | データロガー | USBまたはmicroSDメモリーカード経由で測定値、波形画像、厚さ計設定情報の識別、保存、呼出、消去、転送が可能 |
| 保存データ | 475,000件の厚さ測定値または20,000件の波形付き測定値をファイル名、IDおよびコメントとともに保存 | |
| ファイル名、ID、コメント | 32文字のファイル名および20文字の英数字ロケーションコード(1ロケーションにつき4つのコメント入力が可能) | |
| ファイル形式 | データは用途に応じた6種類のファイル形式で保存可能 | |
| レポート | 統計値付き要約、ロケーション付き最大値／最小値、最小値レビュー、ファイル比較、アラームレポート |
標準付属品
- 超音波厚さ計45MG本体
- 単3アルカリ電池
- 試験片およびカプラント(接触媒質)
- USBケーブル
- ユーザーマニュアル(CD)
- 測定機能: Min/Max(最小／最大)モード、アラームモードx2、ディファレンシャルモード、B-スキャン、減肉率、プログラム可能なロック機能
ソフトウェアオプション
- 45MG-SE(U8147022): 周波数範囲2.25MHz～30MHzまでの、一振動子型探触子を使用するための一振動子オプション
- 45MG-HP(U8147023): 周波数範囲0.5MHz～30MHzまでの、一振動子型探触子を使用するための一振動子オプション
- 45MG-EETC(U8147021): エコーtoエコー測定およびTHRU-COAT(スルーコート)測定
- 45MG-WF(U8147019): 波形表示オプション
- 45MG-DL(U8147020): 内部データロガー(GageViewインターフェースプログラム付属)
別売アクセサリー
- MICROSSD-ADP-2GB(U8779307): 2GB microSDメモリーカード(外部)
- 45MG-RPC(U8779676): 本体用スタンド付きゴム製保護ケース
ソフトウェアオプション
45MGは厚さ測定の場で使用頻度の高い以下の5種類のソフトウェアオプションを取り揃えています。これらのオプションは、本体を工場に送り返すことなくソフトウェア機能を追加することができます。
エコーtoエコー／THRU-COAT(スルーコート)オプション
エコーtoエコー測定
複数の底面エコーを使い、コーティングされた測定物の母材のみの厚さを表示します。
- 自動エコーtoエコー測定
- 手動エコーtoエコー測定(ライブA-スキャンモードのみ)：
- ゲイン調整
- 拡張ブランキング
- エコーブランキング
THRU-COAT(スルーコート)測定
| 一つの底面エコーのみを使用して金属母材の厚さを測定します。 金属とコーティングのそれぞれの材料音速を調整し、両方の厚さを表示します。 金属母材の厚さ測定のために表面から塗装やコーティングを除去する必要がありません。THRU‑COATでは、二振動子型探触子(D7906-SM、D7906-RM、D7908)を使用します。 |

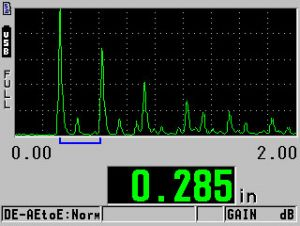

A-スキャン表示と自動エコーtoエコー測定

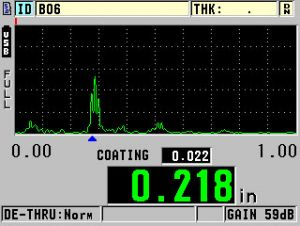

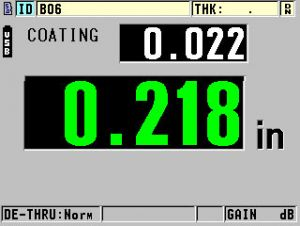

コーティングの厚さと母材の測定値を表示するTHRU-COAT(スルーコート)モード

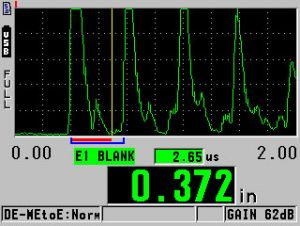

第1エコーブランキングを調整する手動エコーtoエコー測定
一振動子ソフトウェアオプション
一振動子ソフトウェアオプションは、0.001mmまでの測定分解能で高性能な厚さ測定を可能にします。周波数2.25MHz～30MHzの一振動子型Microscan探触子に対応しています。
- 薄い材料から厚い材料まで幅広い材料に対応
- プラスチックボトル、チューブ、パイプ、シート(最小肉厚0.08mm)
- 金属容器、鉄板コイル、機械部品の厚さ測定(最小肉厚0.10mm)
- シリンダーボア、タービンブレードの厚さ測定
- 電球、ガラス容器の厚さ測定
- 薄物のグラスファイバー、ゴム、セラミック、複合材の厚さ測定
- 小径の屈曲部または容器
一振動子ハイペネトレーション(高浸透)ソフトウェアオプション
一振動子型探触子(0.5MHz以下)を使用して、厚手の材料やゴム、グラスファイバー、鋳物、複合材などの超音波減衰材料を測定することができます。このオプションには、高分解能(～0.001mm)および一振動子オプションが含まれています。
- 厚物、超音波減衰材の厚さ測定
- 鋳物の厚さ測定
- タイヤ、ゴム製ベルトコンベヤーの厚さ測定
- グラスファイバー製ボートの船体、貯蔵タンクの厚さ測定
- 複合材の厚さ測定
- 周波数0.5MHzおよび1.0MHzの探触子では0.01mmの分解能
データ保存機能およびPCインターフェースオプション
|
データロガーオプションでは、厚さ測定値や波形データを簡単に記録・転送することができます。このオプションには、GageViewインターフェースプログラムが含まれています。 データロガー
|
DBグリッド表示は、3つの表示色でプログラム可能
GageViewインターフェースプログラム
- オプションのデータロガーに付属
- Windowsベースのアプリケーションで、45MGからのデータを収集、作成、印刷、管理が可能
- データセットとサーベイファイルの作成
- 保存されたデータの編集が可能
- 厚さ測定値、厚さ計セットアップ値、探触子セットアップ値を含むデータセットおよびサーベイファイルの確認
- 厚さ計からの測定値およびセットアップデータのダウンロードとアップロード
- 測定データを表計算ソフト、その他のプログラムにエクスポート
- 画面スナップショットの取り込み
- 厚さ測定値、セットアップテーブル、統計値、カラーグリッドなどのレポート印刷
- 45MG本体のオペレーティングソフトウェアのアップグレード
- 一振動子型探触子のセットアップファイルのダウンロードおよびアップロード
カラーコードグリッド機能は、基準厚さ範囲外の値を色分け表示
測定レポートには、測定値、ID番号、その他のパラメーター記載有り
カラーコードグリッド機能は、基準厚さ範囲外の値を色分け表示
波形調整機能付きライブA-スキャンオプション
A-スキャンモードは、本体のディスプレイに超音波波形(A-スキャン)を直接表示し、厚さ測定値の検証を行うことができます。 また測定が難しい用途においては、測定性能を最大限に活用するため、手動で感度やブランキング設定を調整することができます。
探触子
腐食厚さ測定用二振動子型探触子
標準的な二振動子型探触子には自動探触子認識機能が付いています。この機能により、各探触子のデフォルトVパス補正曲線を自動的に呼び出すことができます。
| 探触子製品型番 | アイテムナンバー | 周波数(MHz) | コネクター | 先端径(mm) | 測定範囲(鋼)* (mm) | 温度範囲** (°C) | ケーブル | アイテムナンバー |
| D790 | U8450002 | 5.0 | Straight | 11.00 (0.434インチ) |
1.00～500.00 （0.040～20.000インチ） |
-20～500 （-5～932℉） |
Potted | ¯ |
| D790-SM | U8450009 | Straight | LCMD-316-5B† | U8800353 | ||||
| D790-RL | U8450007 | 90° | LCLD-316-5G† | U8800330 | ||||
| D790-SL | U8450008 | Straight | LCLD-316-5H | U8800331 | ||||
| D791 | U8450010 | 5.0 | 90° | 11.00 (0.434インチ) |
1.00～500.00 （0.040～20.000インチ） |
-20～500 （-5～932℉） |
Potted | ¯ |
| D791-RM | U8450011 | 5.0 | 90° | 11.00 (0.434インチ) |
1.00～500.00 （0.040～20.000インチ） |
-20～400 （-5～752℉） |
LCMD-316-5C | U8800345 |
| D792 | U8450012 | 10.0 | Straight | 7.20 (0.283インチ) |
0.50～25.00 （0.020～1.000インチ） |
0～50 （32～122℉） |
Potted | ¯ |
| D793 | U8450013 | 90° | Potted | ¯ | ||||
| D794 | U8450014 | 5.0 | Straight | 7.20 (0.283インチ) |
0.75～50.00 （0.030～2.000インチ) |
0～50 （32～122℉） |
Potted | ¯ |
| D797 | U8450016 | 2.0 | 90° | 22.90 (0.900インチ) |
3.80～635.00 （0.150～25.000インチ） |
-20～400 （-5～752℉） |
Potted | ¯ |
| D797-SM | U8450017 | Straight | LCMD-316-5D | U8800355 | ||||
| D7226 | U8454013 | 7.5 | 90° | 8.90 (0.350インチ) |
0.71～100.00 （0.028～4.000インチ) |
-20～150 （-5～300℉） |
Potted | ¯ |
| D798-LF | U8450019 | |||||||
| D798-J | U8400053 | 7.5 | 90° | 7.20 (0.283インチ) |
0.71～100.00 （0.028～4.000インチ) |
-20～150 （-5～300℉） |
Potted | ¯ |
| D798-SM | U8450020 | Straight | LCMD-316-5J | U8800357 | ||||
| D799 | U8450021 | 5.0 | 90° | 11.00 (0.434インチ) |
1.00～500.00 （0.040～20.000インチ） |
-20～150 （-5～300℉） |
Potted | ¯ |
| MTD705 | U8620225 | 5.0 | 90° | 5.10 (0.200インチ) |
1.00～19.00 （0.040～0.750インチ) |
0～50 （32～122℉） |
LCPD-78-5 | U8800332 |
| D7906-SM†† | U8450005 | 5.0 | Straight | 11.00 (0.434インチ) |
1.00～50.00 （0.040～2.000インチ) |
0～50 （32～122℉） |
LCMD-316-5L | U8800358 |
| D7906-RM†† | U8450025 | 90° | LCMD-316-5N | U8800647 | ||||
| D7908 | U8450006 | 7.5 | 90° | 7.20 (0.283インチ) |
1.00～37.00 （0.040～1.500インチ) |
0～50 （32～122℉） |
Potted | ¯ |
**高温測定は、間欠接触のみです。
††THRU-COAT(スルーコート)機能に使用する探触子です。
精密厚さ測定用一振動子型探触子
直接接触型探触子
| 周波数 | 振動子径 | 探触子製品型番 | アイテムナンバー | |
| mm | インチ | |||
| 0.5 | 25 | 1.00 | M101-SB* | U8400017 |
| 1.0 | 25 | 1.00 | M102-SB* | U8400018 |
| 1.0 | 13 | 0.5 | M103-SB* | U8400020 |
| 2.25 | 13 | 0.5 | M106-RM | U8400023 |
| M106-SM | U8400025 | |||
| 2.25 | 13 | 0.5 | M1036 | U8400020 |
| 5.0 | 13 | 0.5 | M109-RM | U8400027 |
| M109-SM | U8400028 | |||
| 5.0 | 6 | 0.25 | M110-RM | U8400030 |
| M110-SM M110H-RM** |
U8400031 U8400029 |
|||
| 10.0 | 6 | 0.25 | M112-RM M112-SM |
U8400034 U8400035 U8400033 |
| M112H-RM** | U8400033 | |||
| 10.0 | 3 | 0.125 | M1016 | U8400015 |
| 20 | 3 | 0.125 | M116-RM | U8400038 |
| M116-SM | U8400039 | |||
| 20 | 3 | 0.125 | M116H-RM** | U8400037 |
*これらの探触子は、ハイペネトレーションソフトウェアオプション(高浸透)でのみ使用可能です。
**バネ付きホルダーと使用します。
Sonopen探触子
Sonopen探触子には、取り外し可能な先細形状の遅延材が付いています。 タービンブレード、プラスチック製容器内の狭い屈曲部などの用途で高精度な肉厚測定ができます。
Sonopen - 15MHz、3mm探触子
| ストレートハンドル | 直角ハンドル | 45° ハンドル | |||
| 製品型番 | アイテムナンバー | 製品型番 | アイテムナンバー | 製品型番 | アイテムナンバー |
| V260-SM | U8411019 | V260-RM | U8411018 | V260-45 | U8411017 |
Sonopen－交換可能な遅延材
| 先端径 | 製品型番 | アイテムナンバー | |
| mm | インチ | ||
| 2.0 | 0.080 | DLP-3 | U8770086 |
| 1.5 | 0.060 | DLP-302 | U8770088 |
| 2.0 | 0.080 | DLP-301* | U8770087 |
*高温遅延調整の使用は最大175℃までです。
水浸型探触子
Microscan水浸型探触子は、水中における超音波の送受信を目的として設計されています。水浸技法による厚さ測定は、複雑な形状の試験体やインライン検査でよく使用されます。45MGと水浸型探触子による一般的なオフライン用途には、小口径のプラスチックや鋼製チューブの肉厚測定、スキャン測定または回転による測定、尖鋭な屈曲部の厚さ測定などがあります。用途により探触子の集束調整が必要な場合があります。
| 周波数 (MHz) |
振動子径 | 探触子製品型番 | アイテムナンバー | |
| mm | インチ | |||
| 2.25 | 13 | 0.50 | M306-SU | U8410027 |
| 5.0 | 13 | 0.50 | M309-SU | U8420001 |
| 5.0 | 6 | 0.25 | M310-SU | U8420004 |
| 10.0 | 6 | 0.25 | M312-SU | U8420008 |
| 15 | 6 | 0.25 | M313-SU | U8420009 |
| 20 | 3 | 0.125 | M316-SU | U8420011 |
RBS-1水浸タンク
RBS-1水浸タンクは、水浸技法による超音波厚さ測定を簡易化するために設計されています。
遅延材付き探触子
Microscan遅延材付き探触子は、極薄の材料、高温度下、また高度な厚さ分解能を必要とする用途において優れた性能を発揮します。
| 周波数 (MHz) |
振動子径 | 探触子製品型番 | アイテムナンバー | ホルダー | アイテムナンバー | |
| mm | インチ | |||||
| 0.5 | 25 | 1.00 | M2008* | U8415001 | - | - |
| 2.25 | 13 | 0.50 | M207-RB | U8410017 | - | - |
| 5.0 | 13 | 0.50 | M206-RB | U8410016 | - | - |
| 5.0 | 6 | 0.25 | M201-RM | U8410001 | - | - |
| 5.0 | 6 | 0.25 | M201H-RM | U8411030 | 2127 | U8770408 |
| 10.0 | 6 | 0.25 | M202-RM | U8410003 | - | - |
| M202-SM | U8410004 | |||||
| 10.0 | 6 | 0.25 | M202H-RM | U8507023 | 2127 | U8770408 |
| 10.0 | 3 | 0.125 | M203-RM | U8410006 | - | - |
| M203-SM | U8410007 | |||||
| 20 | 3 | 0.125 | M208-RM | U8410019 | - | - |
| M208-SM | U8410020 | |||||
| 20 | 3 | 0.125 | M208H-RM | U8410018 | 2133 | U8770412 |
| 20 | 3 | 0.125 | M2055** | U8415013 | - | - |
| 30 | 6 | 0.25 | V213-BC-RM** | U8411022 | - | - |
*これらの探触子は、ハイペネトレーションソフトウェアオプション(高浸透)でのみ使用可能です。
**これらの探触子では遅延材の取り外しはできません。
取り外し可能な遅延材
遅延材は、試験体の表面と探触子の振動子を保護する緩衝材として機能します。
| 振動子径 | 遅延材付き | 最大厚さ 測定範囲* |
|||||||
| mm | インチ | 製品型番 | アイテムナンバー | 鋼 - モード2 | 鋼 - モード3 | プラスチック - モード2 | |||
| mm | インチ | mm | インチ | mm | インチ | ||||
| 13 | 0.50 | DLH-2 | U8770062 | 25 | 1.0 | 13 | 0.5 | 13 | 0.5 |
| 6 | 0.25 | DLH-1 | U8770054 | 25 | 1.0 | 13 | 0.5 | 13 | 0.50 |
| 3 | 0.125 | DLH-3 | U8770069 | 13 | 0.5 | 5 | 0.2 | 5 | 0.2 |
*厚さ測定の範囲は、材質、探触子タイプ、表面状態、温度により異なります。
その他の製品、アクセサリー
カプラント(接触媒質)
液体タイプのカプラント(接触媒質)は、ほとんどの用途の厚さ測定に不可欠で、探触子と試験体の間の音響結合を可能にします。各種検査用途に対応するカプラントを用意しています。
校正用試験片
校正用試験片は、超音波測定の精密度、信頼性、有効性を維持するため、超音波厚さ計の校正に不可欠です。校正用試験片は、ASTM E797規格で認められている許容誤差よりも小さな許容誤差で設計されています。メートル単位による校正用試験片もあります。
探触子ケーブル
すべての超音波厚さ計に対応するさまざまな種類の探触子ケーブルを取り揃えています。
- 標準
- 防水加工
- 耐久性：
- テフロン
- 装甲PVCカバー
- 装甲シリコンカバー
- ステンレス鋼
