72DL PLUS Ultrasonic Thickness Gauge

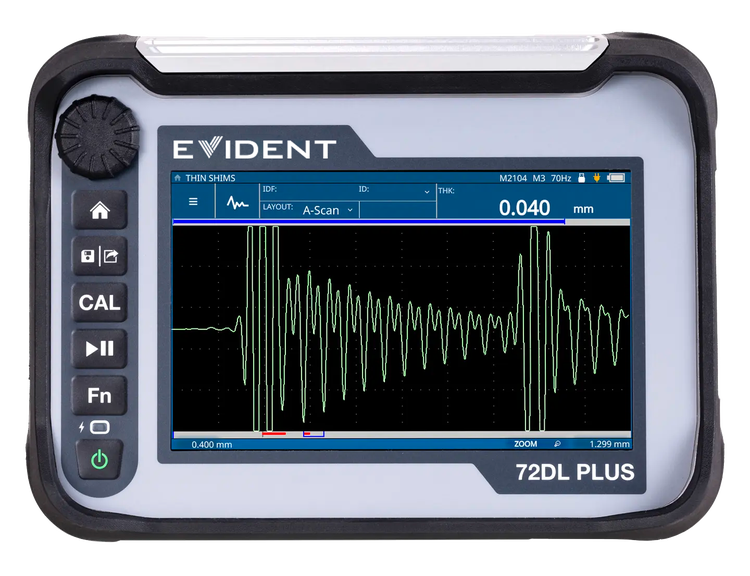

72DL PLUS™超音波厚さ計は、高速で精密な厚さ測定が可能な、持ち運びしやすく使いやすい装置です。高速スキャン機能、先進のアルゴリズム、当社史上最少の厚さ測定能力を備え、製造用途で最も困難な極薄層の厚さ測定を確実に実施できます。
超音波厚さ計72DL PLUS™ 高速、高周波数、高精密測定
72DL PLUS™超音波厚さ計は、高速で精密な厚さ測定が可能な、持ち運びしやすく使いやすい装置です。高速スキャン機能、先進のアルゴリズム、当社史上最少の厚さ測定能力を備え、製造用途で最も困難な極薄層の厚さ測定を確実に実施できます。
72DL PLUS厚さ計には、標準周波数モデルと高周波数モデルがあります。高周波数モデルでは、極薄材料（多層の塗装、プラスチック、金属、コーティングなど）を測定でき、多層測定機能で同時に6層までの厚さを表示可能です。どの72DL PLUSモデルにも、高速で精密な厚さ測定を行うための機能が搭載されています。
- デジタルフィルターによって優れたSN比が実現し、ノイズの多い材料の厚さ（グラスファイバーなど）を正確に測定
- 使いやすくさまざまな角度から見える高解像度タッチスクリーン
- PCインターフェースアプリケーションによって、ワークフロー、検査管理、アラート、データ解析が統合され、継続的な製品品質の向上が可能
72DL PLUSの機能一覧
厚さ検査プロセスを確実にコントロール
スマートツールを搭載して操作が楽になった超音波精密厚さ計では、検査の設定、実行、解析がより速く確実になります。
- 大きく鮮明な画面：177.8 mm（7インチ）の高解像度タッチスクリーンWVGAディスプレイ
- 多用途に対応するレイアウト：A-スキャン、B-スキャン、A/B-スキャン、傾向、ズームの各測定レイアウトが厚さ変化を正確に表示
- 検査のガイド：厚さ測定位置（TML）付きの対話式測定対象マップに、検査ステータスと品質のクイックビューを表示
- =検査データの管理と解析：内蔵のデータログ機能とPCインターフェースアプリケーションが検査データの収集とレビューを高速化
- 接続性：インダストリー4.0を実践するためのWi-Fi®とBluetooth®に対応
- アプリケーション設定が容易：カスタムアプリケーションを作成して定期厚さ検査の機器設定時間を短縮
見やすく大きな画面の直感的なユーザーインターフェース
- ほとんどの周囲条件下でよく見える広い視野角
- 177.8 mm（7インチ）のフルカラータッチスクリーンで設定や測定レイアウトにアクセス
- ガイド付きの構成により必要に応じた設定変更が簡単
産業環境向けに作られた超音波精密厚さ計
- IP65相当の防塵防滴性能
- 落下試験（MIL-STD-810G）に合格、高額な修理費用を削減
- –10 °C～50 °C（14 °F～122 °F）の広い動作温度範囲で信頼性の高い測定が可能
- 製造現場で持ち運べる重さ2.1 kg（4.6ポンド）
- タッチスクリーン、キーコントロール、調整ノブでコントロールが簡単
- 屋内の作業台でも、4点チェストハーネスやショルダーストラップを装着して屋外でも使用可能
- 最大8時間連続の長い稼動時間

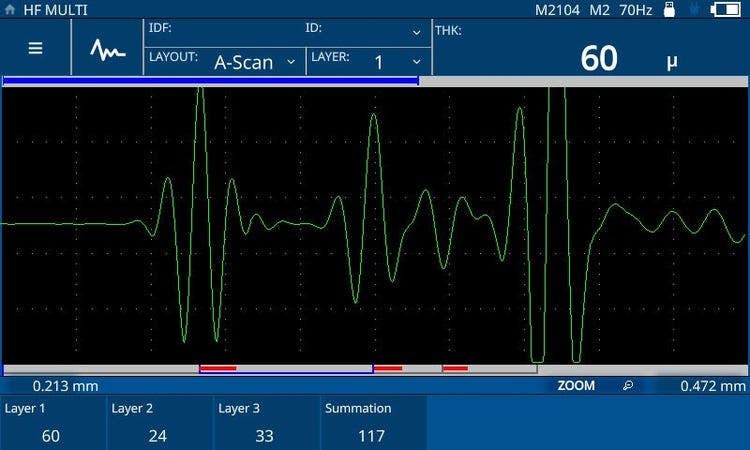

多層のコーティング、塗装、プラスチックなど材料の厚さを6層まで測定可能
多層測定機能では、6層までの多層の厚さを測定できます。各層の測定設定（材料、音速、対象厚さ範囲、アラームしきい値など）は、構成ワークフローとタッチスクリーンコントロールから簡単にアクセスできます。
ワークフロー
合理的な厚さデータ収集とデータ処理
72DL PLUS™の全モデルに、2 GBまでデータ保存可能な内蔵データログ機能とオンボードファイル管理機能が搭載されています。
- 画面上の英数字キーパッド で、作業を整理するためのファイル名作成やレポートヘッダー編集が可能
- [File Manager]メニュー から、アプリケーションファイルのレビューと編集、検査データファイルのレビューと削除、検査完了率の確認が簡単に。一度指定したファイルを必要なときに呼び出し可能。
- フットスイッチに接続 すれば、データの保存/送信 をハンズフリーで操作可能
定期的な厚さ測定のアプリケーションセットアップが簡単に

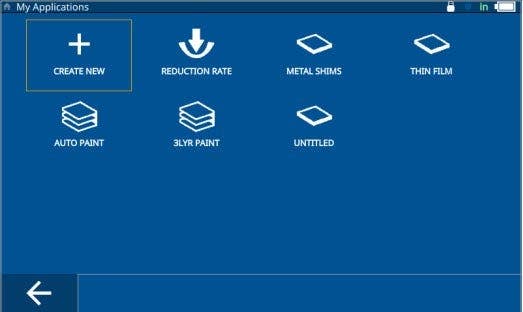

単純または複雑な部品に対する定期的なアプリケーションの場合、設定を[My Applications]メニューに保存して呼び出せば、機器の設定プロセスが楽になります。検査のたびに手動で選択や設定の調整をする操作が減るので、検査効率と測定品質の信頼性が増します。
[My Applications]メニューでは、厚さ計本体からカスタムアプリケーションを簡単に作成できます。
- 単一層、多層、バリア、減肉率を 事前に設定した構成
- 検査設定の選択から、探触子、材料、アラームとアラーム条件、測定モード、および測定対象マップの設定まで、プロセスの各段階を通してガイド付きのメニュー で操作できます。
- アプリケーションの再呼び出しは簡単：厚さ計の電源を入れるだけで開始画面に[My Applications]メニューを表示
柔軟性を高めるために、PCインターフェースアプリケーションを使用してアプリケーションを作成し、製造現場や施設全体にある別の厚さ計にファイルを送ることもできます。
標準化された検査ガイダンスで作業への取りかかりがスムーズに
対話型カスタムテンプレートを使用すれば、厚さ計の標準化された検査ガイダンスに従って、ストレスなく迅速な作業が可能です。管理者は進行中の厚さ検査の品質と進捗をインテリジェントにモニタリングする機能によって、作業が正しく行われていることに確信を持ちやすくなります。
- 検査員のトレーニングにかかる時間とリソースを節約： 測定対象マップと設定を作成してすべての装置に送信すれば、すべての検査員が同じプロセスに沿って、測定対象の厚さを一貫して評価できます。
- 確実な厚さ測定： 必要なすべての厚さ測定位置でデータが収集されていることを把握可能。ステージごとに色分けされた検査ポイントで進捗を確認します（測定前、アクティブな厚さ測定位置（TML）、測定後、アラーム / 信号喪失（LOS））。
- 必要に応じて容易に厚さ測定を再実行： アラーム / LOS測定で示された規格外測定値をすぐに確認
多用途に対応する測定レイアウトで厚さの変化を追跡して視覚化
どの厚さ計にも5種類の測定レイアウトが組み込まれているので、対象材料の厚さの変化を正確に追跡し、視覚化できます。

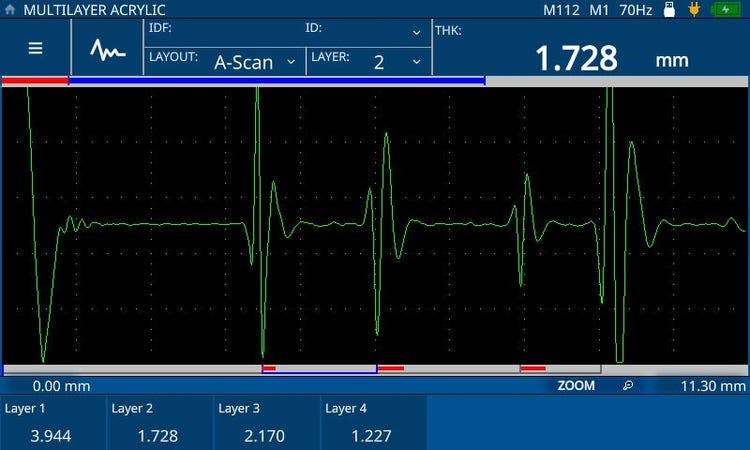

A-スキャン

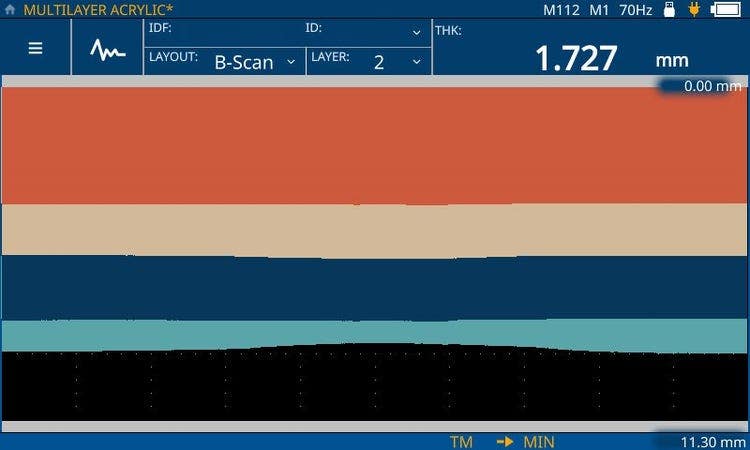

B-スキャン

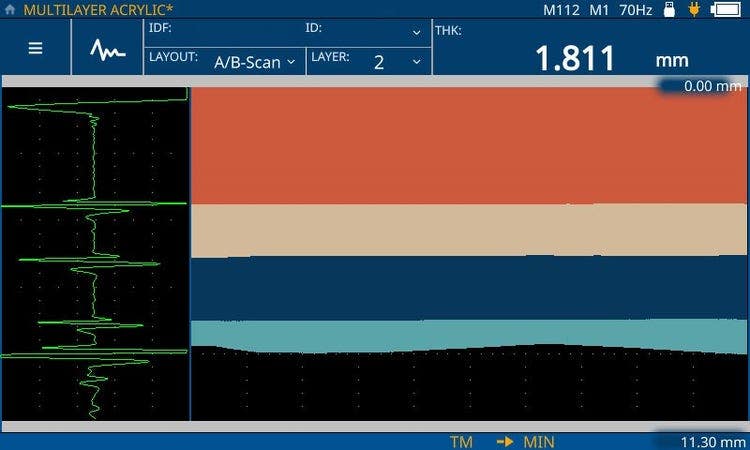

A / B-スキャン

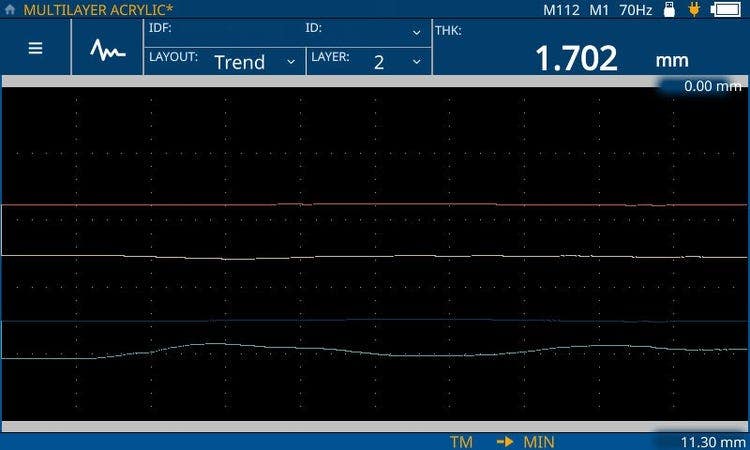

傾向

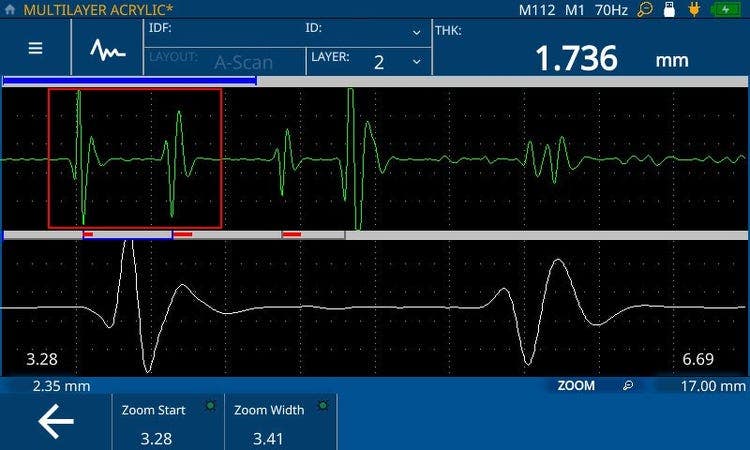

ズーム
検査データの管理と解析により製品品質を向上
さらに多くの検査データを収集して製品品質の管理を高めましょう。PCインターフェースアプリケーションには、データの作成、管理、共有、および解析を行うツールが用意されていて、製造現場でのデータに基づく判断に自信が持てます。厚さ傾向のモニタリング、品質の問題の識別、レポート作成を行うことで、一貫性のある製品品質の維持とプロセスの向上に役立ちます。
- 厚さ傾向の変化のモニタリング： 統計、傾向線、ヒストグラム表示でデータポイントを解析
- 品質の問題の識別： 解析ダッシュボードで、測定対象や、複数の測定対象にわたる測定位置の履歴を確認
- 検査品質の評価： 1つの保存場所にあるデータおよびアプリケーションファイルを複数の厚さ計から編集
- カスタマイズ可能なテンプレートを使用して、個々の部品または製造ライン全体の 製造検査レポートをPDF形式で作成
- 高速で簡単なデータ記録： USBとWi-Fiを使用したデータ転送に対応し、データ収集の誤差とバイアスを低減。さらなる解析のためにExcelへのエクスポートも可能。
アプリケーション
多用途に対応する高速精密厚さ測定
72DL PLUS™厚さ計は、塗装厚さ計、コーティング厚さ計、材料厚さ計のどの用途にも使用できます。 用途に関係なく、信頼性の高いラボ品質の測定を高速で提供できるため、製造現場の生産性とスループットが最大化します。
自動車
自動車など乗り物の塗装厚さ計
- 自動車塗装厚さの正確な測定

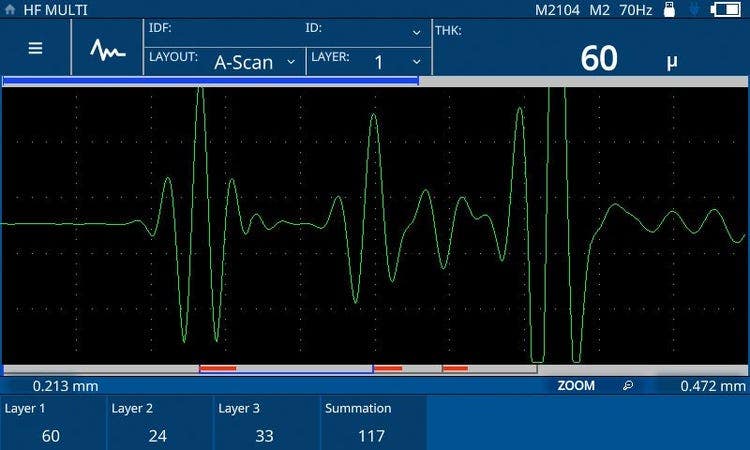

- 最大6つの塗装層を測定可能
- 同時にすべての塗装層測定値を表示

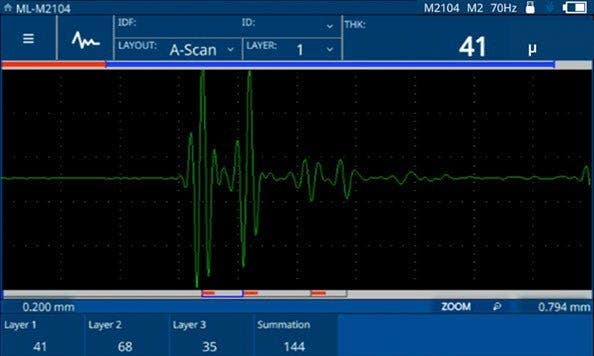

航空宇宙
- タービンブレード製造用の高速測定

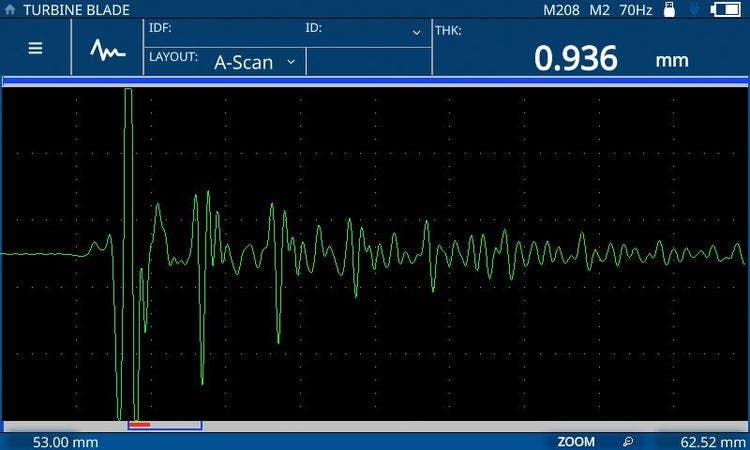

- タービンブレードの検査と修理
- 航空機の窓の検査
- 航空機の塗装とコーティング
- 複合材料製航空機の単一層または多層のコーティング材厚さ
- 複合材料製の航空機レドームのコーティング測定
- アルミニウム複合材料製パネルの測定
製造業
- 薄膜・小径チューブの測定
- プラスチックおよび金属チューブ
- 医療用チューブおよびカテーテルの壁厚さ
- 製造用のコーティング厚さ計
- 単一層または多層のコーティング材厚さ測定
- 防水加工および反射防止コーティング
- ドライフィルム厚さ
- 厚膜および薄膜の厚さ測定
- 製造用のプラスチック厚さ計
- ボトル、トレイ、タンクの多層プラスチック厚さ測定
- 多層のプラスチック食品容器
- 製造用の材料厚さ計
- 多層材料測定
- シリコンウエハーの厚さ
- 金属シートおよびプレートの厚さ
- 金箔の厚さ
- 粘着テープの厚さ
- ポリプロピレンパッケージの厚さ
ゲージの選択
ニーズに合った厚さ計モデルを選択
用途に応じて、多層測定機能を備えた標準周波数モデルと高周波数モデルから選択できます。
標準周波数モデル：周波数範囲0.2～30 MHzの一振動子型探触子を使用して、高速で信頼性の高い厚さ測定が可能（A-スキャンの場合、測定速度2 kHz、表示更新速度60 Hz）
高周波数モデル：標準周波数モデルのすべての機能に加えて、最大125 MHzの探触子周波数で極薄材料の測定に対応
=多層測定機能：同時に6層までの多層測定を表示
標準周波数
高周波数
探触子を選択
72DL PLUS厚さ計は、当社の一振動子型超音波探触子に対応し、最大周波数は125 MHzです。
- 0.2～30 MHzの範囲（標準周波数および高周波数モデル）では材料を高速で測定し結果を手早く入手可能
- 20～125 MHzの範囲（高周波数モデル）では極薄・多層材料を測定可能
仕様
72DL PLUS™仕様
分解能
Rowspan=3
