Magnetic Flux Leakage Probes
Magnetic Flux Leakage Probes
非破壊検査ソリューション

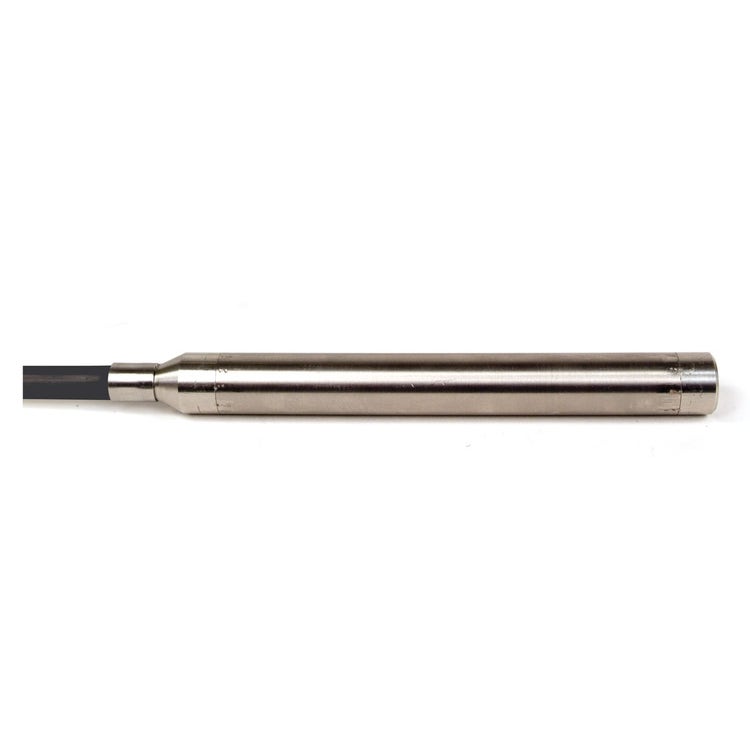

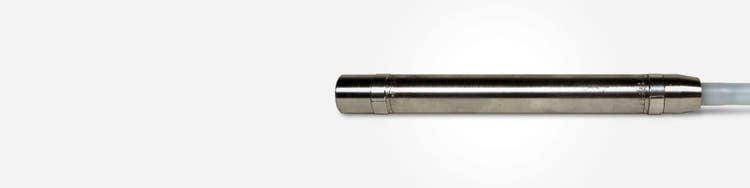

TFB-固定
漏洩磁束（MFL）探傷プローブは、高飽和が最適化された磁性設計になっています。 交換可能な耐摩耗リングによって耐摩耗性を向上しています。 空気冷却チューブの検査（アルミニウム製フィン付き）や円周方向割れの検知に適しています。
特長
- 磁気設計に最適化された優れた高飽和。
- 向上した耐摩耗性と交換可能な摩耗リング。
- 外側の容積欠陥を検出可能。
- 空冷式熱交換器に適合。
即納品：最短納期でお届け
以下に挙げるプローブは、常時在庫があり、すぐにお届けできます。 必要なプローブがここに挙げられていない場合は、溶接管探傷プローブカタログの「代替プローブ直径」列を参照して、代替プローブ直径を検討してください。
| 製品型番 | アイテムナンバー | Diameter | |
| mm | インチ | ||
| TFB-120-N20 | U8280231 | 12 | 0.472 |
| TFB-132-N20 | U8280135 | 13.2 | 0.520 |
| TFB-170-N20 | U8280137 | 17 | 0.669 |
| TFB-179-N20 | U8280111 | 17.9 | 0.705 |
| TFB-187-N20 | U8280246 | 18.7 | 0.736 |
| TFB-198-N20 | U8280361 | 19.8 | 0.780 |
| TFB-242-N20 | U8280099 | 24.2 | 0.953 |
標準/カスタムプローブ（オーダーメイド）
製品型番は、以下の命名法とチャートで確認できます。
| プローブタイプ | プローブの直径（製品型番ではmmを使用） | ケーブル長 | ||
| 製品型番直径 | mm** | インチ** | ||
| TFB：漏洩磁束プローブ | 120* | 12.0 | 0.472 | 20m（65フィート） 30m（100フィート） |
| 132* | 13.2 | 0.520 | ||
| 161* | 16.1 | 0.634 | ||
| 170* | 17.0 | 0.669 | ||
| 179 | 17.9 | 0.705 | ||
| 187 | 18.7 | 0.736 | ||
| 198 | 19.8 | 0.780 | ||
| 229 | 22.9 | 0.902 | ||
| 242 | 24.2 | 0.953 | ||
| 283 | 28.3 | 1.114 | ||
| 296 | 29.6 | 1.165 | ||
*直径の小さいプローブは、プローブの芯部分がチューブ部分よりもはるかに小さいため、外部欠陥に対する感度が低くなります。 ただし、内部欠陥に対する感度は非常に高いままです。
**これらのプローブは、全体の直径が製品型番の基準よりわずかに大きくなっています。
管の寸法に基づいたMFLプローブの選択
一般的な炭素鋼管サイズ用の高飽和MFLプローブ（TFBモデル）選択ガイド
警告：管が汚れていると、検査に小さいプローブが必要になる場合があります。 お客様が用途に対応しないプローブを選択した場合の責任は、オリンパスは負わないものとします。 支援が必要な場合は、オリンパス担当者までお問い合わせください。
例：肉厚2.41mmで1インチの管の場合、必要なプローブはTFB-187-N20になります。 このプローブは、全体の直径が19.4mmで、交換可能な硬化鋼ハーフリングを持ちます。
| プローブIDの直径-mm（インチ） | |||||||||||||
| 管の寸法 | 12.0 (0.472) | 13.2 (0.520) | 16.1 (0.634) | 17.0 (0.669) | 17.9 (0.705) | 18.7 (0.736) | 19.8 (0.780) | 22.9 (0.902) | 24.2 (0.953) | 28.3 (1.114) | 29.6 (1.165) | ||
| OD mm（インチ） |
BWG | WT mm（インチ） |
全体の直径（摩耗系も含む）：mm（インチ） | ||||||||||
| 12.5 ～12.8（0.49～0.50） |
13.7 ～14.0（0.54～0.55） |
16.6 ～16.9（0.65～0.66） |
18 (0.71) |
18.7 (0.73) |
19.4 (0.77) |
20.5 (0.81) |
23.8 (0.94) |
25.1 (0.99) |
29.2 (1.15) |
30.5 (1.20) |
|||
| 19 (0.75) | 16 | 1.65 (0.065) | ● | ||||||||||
| 14 | 2.11 (0.083) | ● | |||||||||||
| 13 | 2.41 (0.095) | ● | ●● | ||||||||||
| 12 | 2.77 (0.109) | ● | |||||||||||
| 25.4 (1.0) | 16 | 1.65 (0.065) | ● | ||||||||||
| 15 | 1.83 (0.072) | ● | |||||||||||
| 14 | 2.11 (0.083) | ● | |||||||||||
| 13 | 2.41 (0.095) | ●● | ● | ||||||||||
| 12 | 2.77 (0.109) | ● | |||||||||||
| 11 | 3.05 (0.12) | ● | |||||||||||
| 10 | 3.40 (0.134) | ●● | ● | ||||||||||
| 9 | 3.76 (0.148) | ● | |||||||||||
| 31.75 (1.25) | 13 | 2.41 (0.095) | ● | ||||||||||
| 12 | 2.77 (0.109) | ● | |||||||||||
| 11 | 3.05 (0.12) | ● | |||||||||||
| 10 | 3.40 (0.134) | ● | |||||||||||
| 38.1 (1.5) | 12 | 2.77 (0.109) | ● | ||||||||||
| 11 | 3.05 (0.12) | ● | |||||||||||
| 10 | 3.40 (0.134) | ● | |||||||||||
| 9 | 3.76 (0.148) | ● | |||||||||||
| 摩耗系 | 炭化物ビーズ（固定） | 硬化鋼ハーフリング（交換可能） | |||||||||||
● これは推奨プローブサイズです。
●● このサイズは、推奨サイズがない場合に使用できます。
