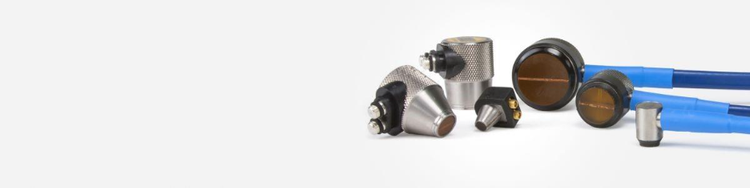

腐食計測探触子

非破壊検査ソリューション

厚さ計用探触子

厚さ計用二振動子型探触子

適した探触子のアイテムナンバーをクリックすると、見積もり申込みができます。

Item Number
Part Code
Frequency
(MHz)
Connector Type
Connector Location
Range in Steel (mm)
Range in Steel (in)
Temperature Range °F
Temperature Range °C
Tip Diameter (mm)
Tip Diameter (in)
U8450017
D797-SM
2
Microdot
Straight
3.5 - 635
0.150 - 25
-5 - 752
-20 - 400
22.9
0.9
U8450016
D797
2
Potted
Right Angle
3.5 - 635
0.150 - 25
-5 - 752
-20 - 400
22.9
0.9
U8454038
D7910
5
Potted
Right Angle
1.00 - 500.00
0.040 - 20.000
32 -122
0 - 50
12.7
0.5
U8450021
D799
5
Potted
Right Angle
1.0 - 508
0.040 - 20
-5 - 300
-20 - 150
11
0.434
U8450025
D7906-RM
5
Microdot
Right Angle
1.0 - 50
0.040 - 2.0
32 - 122
0 - 50
11
0.434
U8450005
D7906-SM
5
Microdot
Straight
1.0 - 50
0.040 - 2.0
32 - 122
0 - 50
11
0.434
U8450011
D791-RM
5
Microdot
Right Angle
1.0 - 508
0.040 - 20
-5 - 752
-20 - 400
11
0.434
U8450007
D790-RL
5
LEMO
Right Angle
1.0 - 508
0.040 - 20
-5 - 932
-20 - 500
11
0.434
U8450008
D790-SL
5
LEMO
Straight
1.0 - 508
0.040 - 20
-5 - 932
-20 - 500
11
0.434
U8450009
D790-SM
5
Microdot
Straight
1.0 - 508
0.040 - 20
-5 - 932
-20 - 500
11
0.434
U8450002
D790
5
Potted
Straight
1.0 - 508
0.040 - 20
-5 - 932
-20 - 500
11
0.434
U8450010
D791
5
Potted
Right Angle
1.0 - 508
0.040 - 20
-5 - 932
-20 - 500
11
0.434
U8620225
MTD705
5
Lepra/Con
Right Angle
1.0 - 19
0.040 - 0.75
32 - 122
0 - 50
5.1
0.2
U8450014
D794
5
Potted
Straight
0.75 - 50
0.030 - 2
32 - 122
0 - 50
7.2
0.283
U8450006
D7908
7.5
Potted
Right Angle
1.0 - 37
0.040 - 1.5
32 - 122
0 - 50
7.2
0.283
U8450018
D798
7.5
Potted
Right Angle
0.71 - 100
0.028 - 4
-5 - 300
-20 - 150
7.2
0.283
U8450020
D798-SM
7.5
Microdot
Straight
0.71 - 100
0.028 - 4
-5 - 300
-20 - 150
7.2
0.283
U8450019
D798-LF
7.5
Potted
Right Angle
0.71 - 100
0.028 - 4
-5 - 300
-20 - 150
8.9
0.35
U8454013
D7226
7.5
Potted
Right Angle
0.71 - 100
0.028 - 4
-5 - 300
-20 - 150
8.9
0.35
Q4530006
D7913
10
Potted
Right Angle
0.5 - 25
0.020 - 1
32 - 122
0 - 50
7.5
0.295
Q4530005
D7912
10
Potted
Straight
0.5 - 25
0.020 - 1
32 - 122
0 - 50
7.5
0.295

38DL PLUS用探触子

腐食検査用一振動子型探触子

38DL PLUSおよび45MGと共に使用します。

*酸化スケール測定ソフトウェアは38DL PLUSのみで使用可能です。

**E110-SPは45MGでは使用できません。

†E110にはアダプターが必要です（製品型番： 1/2XA/E110）。

探触子
製品型番
製品
番号
周波数
先端口径
探触子タイプ
コネクター
測定範囲（鋼）
測定温度 範囲
MHz
インチ
mm
種類
位置
インチ
mm
°F
℃
V260-SM
U8411019
15
0.080
2
Sonopen
Microdot
ストレート
0.02 - 0.400
0.5 - 10
32～122
0～50
V260-RM
U8411018
15
0.080
2
Sonopen
Microdot
直角
0.02 - 0.400
0.5 - 10
32～122
0～50
V260-45
U8411017
15
0.080
2
Sonopen
Microdot
45°ハンドル
0.02 - 0.400
0.5 - 10
32～122
0～50
M2017*
U8415002
20
0.250
6.35
内部酸化スケール
Microdot
直角
鉄鋼：
0.020 - 0.50
酸化：
0.010 - 0.050
鉄鋼：
0.5 - 12
酸化：
0.25 - 1.25
32～122
0～50
M2091*
U8415018
20
0.250
6.35
交換可能な遅延材付き横波
Microdot
直角
鉄鋼：
0.020 - 0.50
酸化：
0.006 - 0.050
鉄鋼：
0.5 - 12
酸化：
0.150 - 1.25
32～122
0～50
E110-SB†**
U8471001
-
1.25
28.5
EMAT
BNC
ストレート
0.080 - 5
2.0 - 125
32～176
0～80

ケーブル

二振動子型探触子用ケーブル

ケーブル製品型番
アイテムナンバー
使用する探触子
長さ
ケーブルタイプ
コネクター
タイプ
フィード
メートル
LCMD-316-5B
U8800353
D790-SM
5.0
1.5
Standard
Straight
RLCMD-316-5B
U8800367
D790-SM
5.0
1.5
Standard
Rt Angle
LCMD-178-5B SSA
U8800352
D790-SM
5.0
1.5
Armored
Straight
RLCMD-178-5B SSA
U8800366
D790-SM
5.0
1.5
Armored
Rt Angle
LCLD-316-5G
U8800330
D790-RL
5.0
1.5
Standard
Straight
LCLD-316-5H
U8800331
D790-SL
5.0
1.5
Standard
Straight
LCMD-316-5C
U8800354
D791-RM
5.0
1.5
Standard
Straight
LCMD-316-5D
U8800355
D797-SM
5.0
1.5
Standard
Straight
LCMD-316-5J
U8800357
D798-SM
5.0
1.5
Standard
Straight
LCMD-316-5L
U8800358
D7906-SM
5.0
1.5
Standard
Straight
LCLPD-78-5
U8800332
MTD705
5.0
1.5
Standard
Straight
LCM-74-4
U8800348
V260-SM, V260-RM, V260-45, M2017
4.0
1.2
Standard
-
LCM-188-4 SSA
U8800342
V260-SM, V260-RM, V260-45, M2017
4.0
1.2
Armored
-
LCB-74-4
U8800320
E110-SB
4.0
1.2
Standard
-
