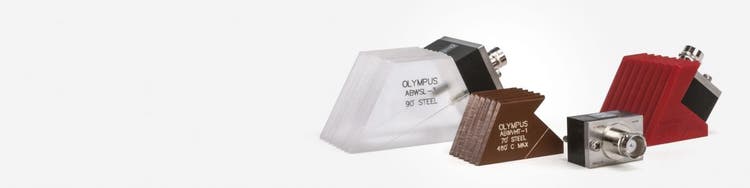

AWSウエッジ&探触子

非破壊検査ソリューション

メールでのお問い合わせ

AWS探触子とウエッジは、溶接検査で使用する斜角探触子に関して、米国溶接協会の「Structural Welding Code」にある特定の要件に準拠します。

AWSウエッジと探触子の利点

  • 探触子とウエッジは、 AWS Code Section D1.1に準拠
  • スネイルウエッジは、ネジ留め仕様
  • 探触子はスクリューネジ構造も含む
  • Accupath(アキュパス)ウエッジは、ビーム入射点表示5本の度数線付き

AWSウエッジ＆探触子

振動子径
周波数
-
探触子
製品型番*

Snail Wedge

(スネイルウエッジ)
製品型番*

Accupath Wedge
(アキュパスウエッジ)
製品型番*
インチ
MHz
ACCUSCAN
(アキュスキャン)
CENTRASCAN
(セントラスキャン)
-
-
0.625 x 0.625
2.25
A430S-SB
C430-SB
ABWS-8 -X°
ABWS-6-X°
0.625 x 0.75
2.25
A431S-SB
C431-SB
ABWS-8 -X°
ABWS-6-X°
0.75 x 0.75
2.25
A432S-SB
C432-SB
ABWS-8 -X°
ABWS-6-X°

* ウエッジは鋼中で標準反射横波角度45°、60°、70°に対応します。

スネイルウエッジ

スネイルウエッジ外形寸法*
(インチ)
(A) (B) (C) (D)
45° 2.15 0.62 1.78 1.25
60° 1.91 0.65 1.81 1.25
70° 2.17 0.67 1.92 1.25

*スクリュー間(中央)の距離は1.00インチです。

Accupath(アキュパス)

Accupath(アキュパス)外形寸法*
(インチ)
(A) (B) (C) (D)
45° 1.50 0.90 1.96 1.50
60° 1.68 0.79 2.05 1.50
70° 1.66 0.96 2.20 1.50

*スクリュー間(中央)の距離は1.062インチです。
