두께 및 결함 검사 솔루션

Bridge and Structural Steel

교량 및 구조 강재 검사

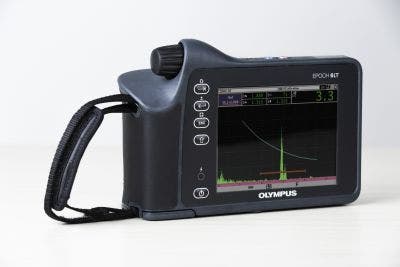

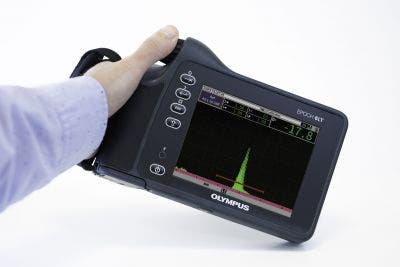

EPOCH 6LT 결함 탐상기는 동적 표시 등급을 나타내는 AWS D1.1/1.5 용접부 등급 계산기(선택사항)를 비롯한 교량 및 구조 강재 검사 기능을 모두 갖추었습니다. DAC/TCG 및 DGS/AVG와 같은 기능도 지원하므로 유연한 용접부 및 기저소재 평가가 가능합니다.

교량 및 구조 강재 검사 기능

AWS D1.1/1.5 용접부 등급 계산기 는 다양한 AWS 용접부 등급 용도를 위한 동적 리플렉터 표시 등급 기능을 제공합니다. 이 덕분에 수동 계산이 필요하지 않아 효율이 크게 높아집니다.

EPOCH 6LT 결함 탐상기는 아래와 같이 EPOCH 650 탐상기와 동일하게 고생동폭 펄서/리시버 및 아래 특징을 갖추었습니다.

  • PerfectSquareTM 튜닝식 구형파 펄서
  • 디지털 고생동폭 리시버
  • 8개의 100% 디지털 필터 세트
  • 100~400V의 펄서 전압
  • 5가지 맞춤형 디지털 측정 기능

표준 결함 크기 파악 소프트웨어

  • 동적 DAC/TCG: 신호 진폭을 DAC 곡선 또는 기준 에코 진폭과 비교하며 DAC 버전에는 표준, 맞춤형 DAC 경고 곡선, 20~80% 보기가 있습니다.
  • DGS/AVG: 신호 진폭을 에코 높이, 결함 크기, 트랜스듀서와의 거리 간 관계를 나타내는 DGS/AVG 다이어그램과 비교합니다.
