크롬 철광석의 신속한 지구 화학적 매핑 을위한 휴대용 X선 형광(pXRF)
광물 탐사 기업은 추가로 조사하고 및 후속 작업을 할 유망 지역을 확인정하기 위해 다양한 프로젝트 단계에서 지구화학 지도 작성을 정기일상적으로 수행합니다. 최근 크롬 광상에서 완료된 연구에서 백금류 및 희토류 원소(REE)의 파악에 휴대용 X선 형광분석기(pXRF)가 효과적이라는 것임이 입증되었습니다.
탐사권은 1,220ha 면적에 적용되며, 초염기성 사문암, 두나이트 및 크롬철광 광물화를 야기하는 감람암의 순차층이 포함됩니다. 두 개의 특징적인 광석 유형은 1) 초기 크롬 광석 및 2) 비소, 납, 백금류를 포함한 최종 단계 광맥으로 밝혀졌습니다. 광물화는 평균 너비가 0.5m이며, 표면이 크게 노출되어 풍화되어 있고 작물이 자라지 않는 제4기에 나타납니다. 이러한 광상은 자력 및 중력 지구물리학 조사 기법을 함께모두 사용하여 명확히 파악할 수도 있습니다.

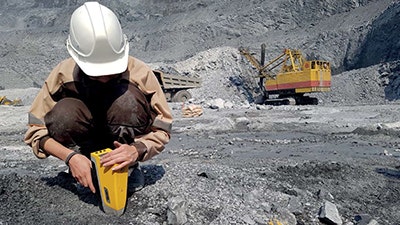

27ha 면적 프로젝트 구역에서 크롬(Cr), 백금(Pt), 팔라듐(Pd) 및 희토류 원소에 대해 Olympus Vanta™ M Series 휴대용 XRF 분석기를 사용한 지구화학 지도 작성이 진행되었습니다. 지도 작성은 시추 및 광산 활동에 앞서 완료되었고, 이 초기 작업의 결과는 전체 1,220ha 부지에 걸친 pXRF 지구화학 조사가 완료되면 좋은 결과를 거둘유익할 것임을 시사합니다.
이 연구의 일환으로 완료된 작업은 다음과 같습니다.
- 지역의 크롬철광 발생에 대한 탁상 문헌 검토
- 지구화학 방향성 연구 및 조사 설계
- pXRF 분석기가 목적에 적합한지 확인하기 위한 교정 평가
지구화학 방향성 프로그램은 연구에 필요한 표본 그리드 밀도, 위치 및 정합성을 정의하기 위해 원소별로 수행되었습니다. 표준 지질 계획 및 지질도, 단면도, 블록 모델, 투사도는 관심 지역의 법적 요건에 따라 1:1000 및 1:10,000 축적으로 작성되었습니다.
이 연구에서 조사된 크롬 광상은 매우 복잡하고 구조적으로 관리됩니다. 그에 따라 다음과 같이 요약되었습니다.
- 중소 규모 광상
- 렌즈형 또는 정맥형 배치
- 때때로 둥지 및 기둥 형태로 생성
- 길이가 수십 미터에서 300m까지 다양하며, 종종 최종 단계 구조에서 작은 블록으로 나뉘는 축적
이런 크롬 광상 유형의 일반적인 표본 추출 밀도는 20m~50m이며, 표본 중 5%는 품질 관리 표본(시료, 표준 및 복제)으로 구성됩니다.
표 1. 27Ha 관심 지역(520m × 520m)에 대한 표본 추출 그리드 밀도 계산
그 후, 전체 1,220ha의 표본 추출에 필요한 표본 수도 비슷한 방식으로 계산했습니다. 작업 축적은 1:10,000으로 선택했고, 표본 추출 그리드 밀도는 100m × 50m였습니다. 전체 표본 수는 5%의 품질 관리 표본을 포함하여 2,684ha로 계산되었습니다.
의뢰인은 목표 지역 및 전체 탐사권에 대한 지구화학 지도를 10일 만에 완성하고자 했습니다. 선택한 표본 밀도에 따라 하루에 282개 또는 345개의 표본이 계산되었습니다. 대상 지역을 고려하여 8시간마다 평균 200~400개의 테스트가 수행되었고, 이는 클라이언트의 요구사항을 충족했습니다.
표 2. 조사를 완료하는 데 필요한 소요일수 계산

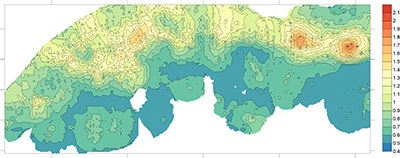

그림 1. 백금 광상 지도 예시.
러시아 모스크바로 배송하는 데 수반되는 긴 소요 시간과 값비싼 표본 처리 및 물류비용을 포괄하는 기존 실험실 방식의 가치와 pXRF의 사용 가치를 비교하기 위해 상세한 투자 수익률(ROI) 분석이 수행되었습니다. 이 작업을 위해 1:5000 축적을 선택했고, 10일 동안 2,974개의 표본을 수집했습니다. 비교하자면 pXRF는 일반적인 실험실 소요 시간보다 3배 빠르고, 기존의 실험실 방법보다 4배 저렴합니다. 그리고 개별 pXRF 기기의 구매 비용은 개별 프로젝트 전체보다 3~4배 더 비싼 것으로 계산되었습니다.
결론적으로, 이 연구는 Olympus Vanta™ pXRF 기기를 사용하여 지구화학 지도를 신속히 작성하면 커다란 비용 절감 및 프로젝트 기간 단축이 가능하다는 것을 보여줍니다. 이 프로젝트를 통해 1개월의 대기 기간이 사라지면서 결과에 도출되는 시간이 1/3로 줄어들 수 있음이 입증되었고, 배송 비용도 크게 절감되었습니다.
Vanta
Vanta™ 휴대용 XRF 분석기 시리즈는 최신의 가장 강력한 휴대용 XRF 장치로서 현장에서 실험실 품질의 결과를 요구하는 고객을 위해 신속하고 정확한 요소 분석을 제공합니다. 분석기는 IP55 또는 IP54 등급으로 견고하게 제작됐으며, 가동 시간 향상과 소유 비용 절감을 위해 낙하 시험을 거쳤습니다.
