자동 열차 바퀴 검사 시스템(WIS)

전 세계에 백만 킬로미터 이상의 철도 선로가 있으며와 함께, 열차는 상품과 사람을 운송하는 중요한 방법입니다. 휠 무결성은 안전한 열차 운행에 필수적입니다. 서로 다른 선로망에서 사용하기 위해 열차 바퀴는 다른 지름과 프로파일 및 무게로 제조되었습니다. 철도 사고를 방지하기 위해 제조 품질 요구사항과 철도 바퀴 표준이 점점 더 많이 요구되고 있습니다.

신속한 규정 준수 검사

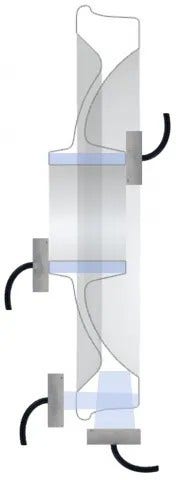

WIS(바퀴 검사 시스템)의 위상 배열 프로브는 1분 내에 양면에서의 허브뿐만 아니라, 접지면 및 한 면에서 림을 검사합니다.

완전 자동 시스템이 열차 바퀴에서 발견되는 일반적인 결함을 검출합니다.

림 면 체적 결함
5mm~6mm(0.2인치~0.24인치)의 근면 해상도로 1mm~3.2mm(0.04인치~0.13인치) 지름의 평저공(FBH)에 상응
림 접지면 체적 결함
5mm~6mm(0.2인치~0.24인치)의 근면 해상도로 1mm~3.2mm(0.04인치~0.13인치) 지름의 평저공(FBH)에 상응
허브 내부 및 외부 면 결함
5mm~6mm(0.2인치~0.24인치)의 근면 해상도로 2mm(0.08인치) 지름의 평저공(FBH)에 상응

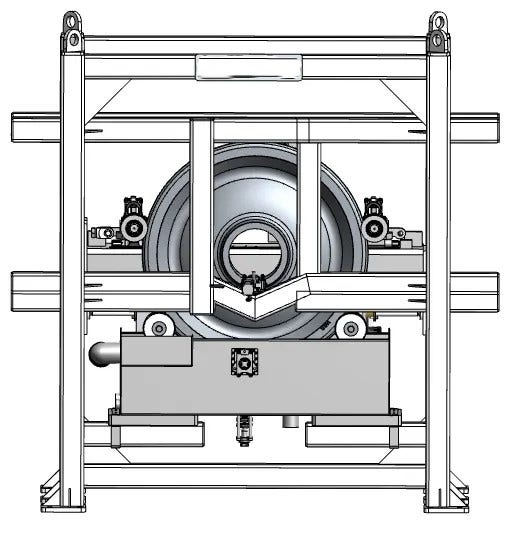

최적화된 기계 플랫폼

완벽한 턴키 검사 스테이션인 WIS는 생산 라인에 직접 설치되도록 설계되었습니다.

바퀴는 레일을 타고 수평으로 시스템에 공급되어 저속으로 롤링되고, 위상 배열 초음파 프로브를 사용하여 완전히 검사된 후 시스템에서 레일로 배출됩니다.

시스템의 기본 구성요소:

우수한 조절식 프로브 홀더
유압 바퀴 높이 조절 기능을 갖춘 우수한 모터식 롤러
바퀴 키커 입력/출력
높이 조절이 있는 허브 검사 워터 웨지(선택사항)
자동 프로브 디버블링 장치
필터링을 포함한 물 순환 기능이 있는 고정 침지 탱크

다양하고 효율적인 시스템

이점

마모를 방지하고 유지보수 작업을 단순화하는 우수한 롤러
정확한 높이 위치 지정 기능이 있는 유압 장치
완전벽한 처리 기능을 제어를 통한 주기 시간 최적화
부정렬 및 잦은 기계 조정을 야기할 수 있는 충격을 롤러에 가하지 않게 해 주하는 고정 림
프로브 케이블 길이를 제한하는 온보드 전자장치
사용하기 쉬운 전용 소프트웨어
열차 바퀴 검사 워크플로에 용이하도록 설계된 사용자 인터페이스
시스템 업그레이드를 용이하게 하기 위한 통신 OPC

제조 검사

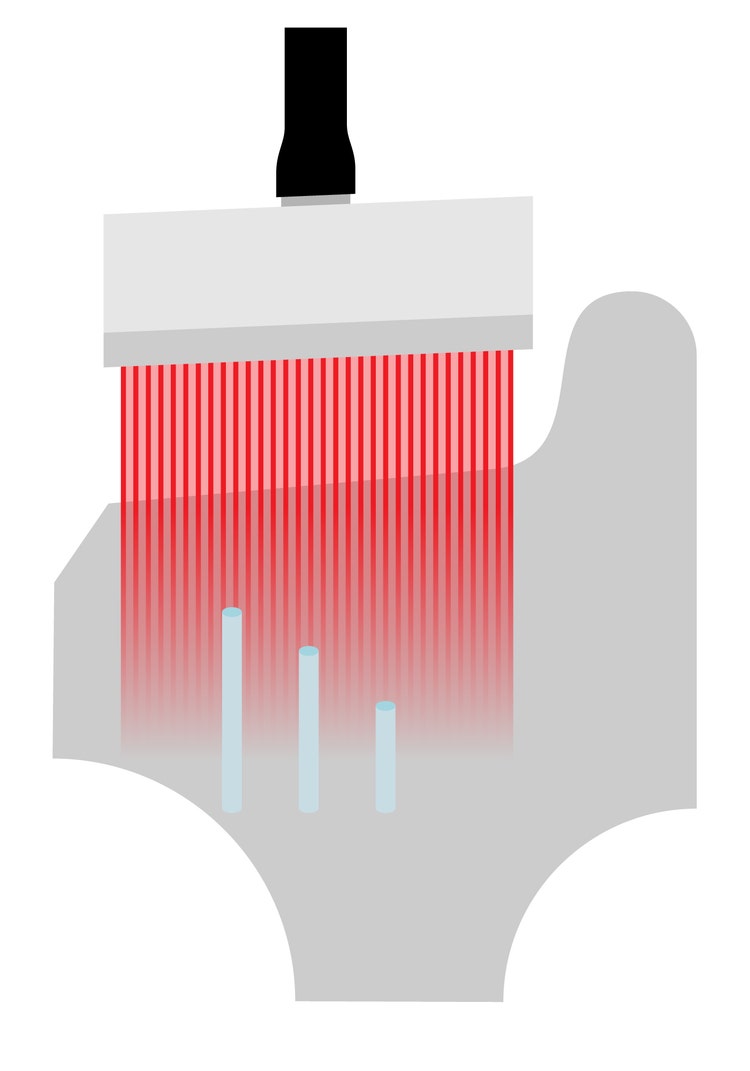

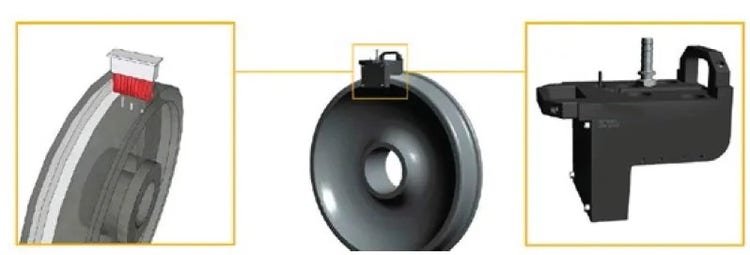

서비스 중인 열차 바퀴는 주기적으로 다시 프로파일링해야 합니다. 이 프로세스 중 바퀴에서 재질을 제거하여 원래 프로파일을 복원합니다. 다시 프로파일링하는 작업이 완료되면 서비스로 보내기 전에, 선형 위상 배열 프로브를 사용하여 접지면에서 바퀴 림을 확인합니다(그림 3). 일반적으로, 5MHz, 128요소 위상 배열 프로브가 이 응용 분야에 사용됩니다. 선형 스캔을 수행하여 관심 영역을 관리합니다(그림 4).

Olympus의 바퀴 접지면 검사 솔루션.

Software Features

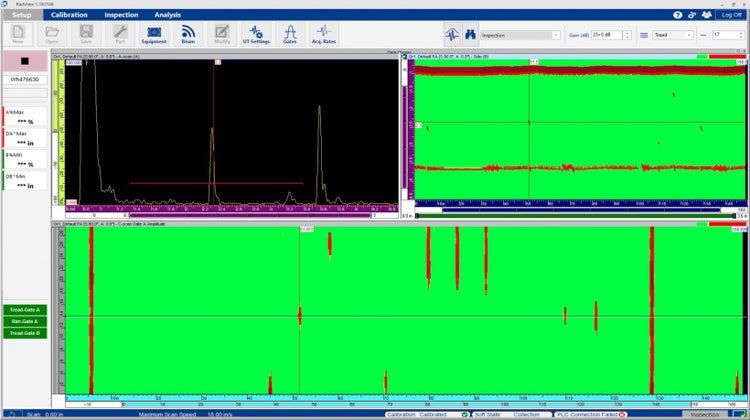

RailView Software

RailView acquisition and analysis software is PC based and offers powerful inspection features, advanced analysis tools, and fully customizable displays.

Acquisition and Analysis Software

This software has been designed specifically for train wheel inspection and includes features that ease the entire process.

Special attention has been given to the ergonomics of the interface, providing a human-machine interface (HMI) that optimizes the wheel inspection workflow.

Software Features

User interface designed to ease the train wheel inspection workflow
Multiple beam sets per probe
Assistance for mechanical adjustment of probes, including envelope readouts and water column measurement
Cropping tool to optimize the probe coverage
Calibration assistance tools
Time-corrected gain (TCG)
Communication with level 2 through the OPC
Multiple user levels
Automatic verdict generation (accept, reject, or retest)
