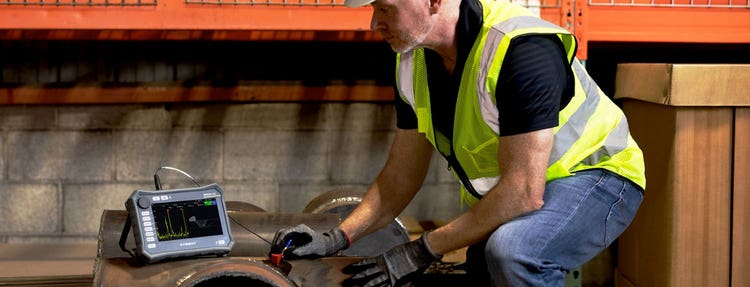

현장 검사원에게 초음파 검사(UT)를 가장 지연시키는 요인이 무엇인지 물어보면, 답변에는 장비 자체와 검사 환경의 현실적인 요인이 모두 포함되는 경우가 많습니다. 장갑, 접촉매개제, 화면 반사, 버튼 하나로 해결될 일을 세 번이나 눌러야 하는 메뉴, 또는 사다리 위나 좁은 공간에서 한 손으로 기기를 조작해야 하는 필요성

새로운 EPOCH™ 700 일반 초음파 결함 탐지기는 이러한 현장 상황을 바탕으로 설계되었습니다. 이 제품의 가장 두드러진 특징 중 하나는 인터페이스와 물리적 제어 장치가 함께 작동하는 방식입니다. 최신 터치스크린, 전용 조절 노브, 그리고 핵심 기능에 바로 접근할 수 있는 물리적 버튼이 모두 탑재되어 있습니다. 이러한 조합을 통해 검사관은 검사 환경에 가장 적합한 제어 방법을 유연하게 사용할 수 있습니다.

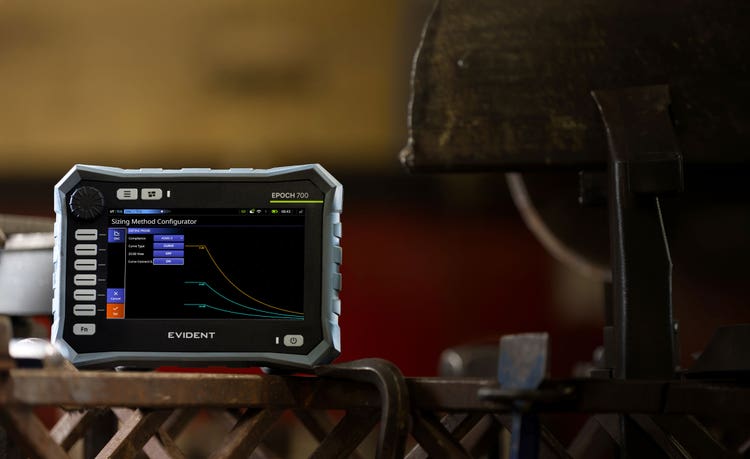

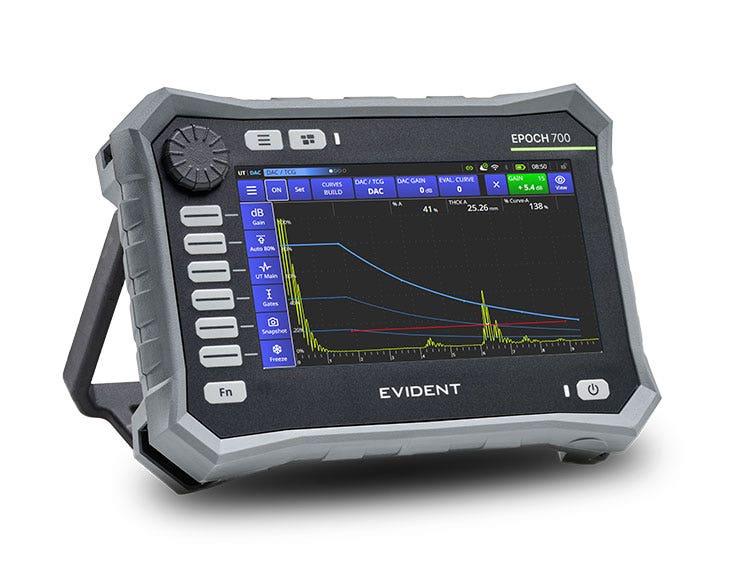

EPOCH 700 결함 탐지기는 터치스크린, 조절 노브, 버튼 기반 제어 방식을 결합하여 다양한 검사 환경을 지원합니다.

EPOCH 700 결함 탐지기 검사관들이 일하는 방식대로 작동합니다.

터치스크린은 손에 짐이 있거나, 장갑을 끼거나, 접촉매개물질이 묻기 전까지는 편리합니다. 이러한 상황에서 기기와 상호작용하는 가장 느린 방법 중 하나가 될 수 있습니다. 물리적 제어 장치는 그 문제를 해결하지만, 검사관들이 최신 장치에서 기대하는 직관적인 탐색 기능을 희생할 수 있습니다.

EPOCH 700은 그러한 타협점을 없애줍니다.

이 기기는 현대적이고 직관적인 모바일 기기에서 영감을 받은 터치스크린 인터페이스와 현장용으로 설계된 전용 조절 노브, 그리고 바로 접근 가능한 기능 버튼을 탑재하고 있습니다. 이러한 접근 방식은 검사관들이 실제로 일하는 방식을 반영합니다. 모든 핵심 검사 기능은 터치스크린과 물리적 조작부를 통해 모두 사용할 수 있습니다. 사용자는 장갑을 벗거나 손에 묻은 커플런트를 닦지 않고도 gain 조정, 게이트 이동, 화면 정지, 파일 저장 등의 작업을 수행할 수 있습니다. 결과적으로 검사관들은 터치스크린 사용이 제한적인 환경에서도 현대적이고 직관적인 인터페이스의 이점을 누리면서 효율적으로 업무를 계속 수행할 수 있습니다.

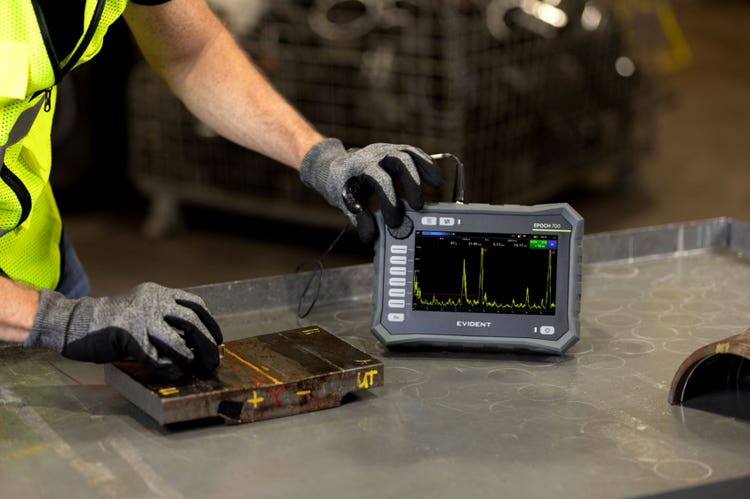

탐색 및 선택 확인을 위한 중앙 클릭 기능이 탑재된 EPOCH 700 결함 탐지기의 조정 노브는 실시간 검사 파라미터를 부드럽고 연속적으로 한 손으로 제어할 수 있게 해줍니다. 노브를 사용하면 장갑을 낀 한 손만으로 메뉴들을 탐색하지 않고 검사면에서 손가락을 떼지 않은 채 정밀한 gain 조정을 할 수 있습니다. 용접 검사, 부식 조사 또는 빈번한 실시간 조정이 필요한 기타 응용 분야를 수행하는 사용자의 경우, 이 기능을 통해 효율성을 높이고 작동 편의성을 개선할 수 있습니다.

EPOCH 700 결함 탐상기의 사용자 인터페이스는 처음부터 친숙하게 느껴지도록 설계되었습니다. Evident의 UNIS 소프트웨어 플랫폼을 기반으로 하여 기존 초음파 탐상 검사에 현대적이고 모바일 스타일의 레이아웃을 제공합니다. 메뉴 구조, 타일 기반 내비게이션, 색상으로 구분된 상태 표시기, 상황 인식 레이아웃은 설정의 복잡성을 줄이고 스마트폰 및 태블릿 인터페이스에 익숙한 사용자가 장비를 쉽게 사용할 수 있도록 도와줍니다. 신규 검사관에게도 처음 시작부터 직관적입니다. 또한 교육 시간을 단축하고 품질 검사원과 유지보수 기술자가 일상적인 검사를 더 쉽게 수행할 수 있도록 지원합니다.

디스플레이의 모든 요소는 현장 사용을 염두에 두고 설계되었습니다. 여기에는 검사용 장갑을 착용한 상태에서도 사용할 수 있도록 크기가 조정된 터치 타겟, 다양한 야외 조명 조건에 최적화된 글꼴 크기와 명암비, 그리고 기기의 동작 온도 범위 전반에 걸쳐 가시성이 검증된 색상 구성표가 포함됩니다. 이러한 설계 특징은 검사관이 까다로운 환경에서 중요한 측정값을 정확하게 판독하는 데 도움이 됩니다.

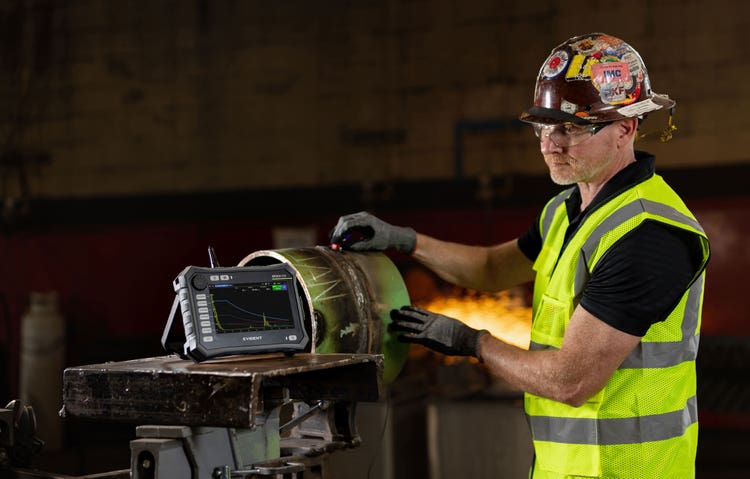

IP65 등급의 보호 기능과 MIL-STD-810 표준에 따른 테스트를 거친 EPOCH 700 결함 탐지기는 까다로운 현장 환경에 맞게 설계되었습니다.

까다로운 환경에서도 편안한 성능 제공

편의성은 단순히 작동상의 편리함만을 의미하는 것이 아닙니다. 또한 장비가 검사가 이루어지는 환경을 견딜 수 있는지도 중요합니다.

EPOCH 700 결함 탐지기는 IP65 등급을 획득하여 해양, 굴착 파이프라인 또는 액체 및 미립자가 일상적인 작업의 일부인 기타 환경에서 근무하는 검사관에게 먼지와 물로부터 보호 기능을 제공합니다. 또한, 충격 및 진동에 대한 MIL-STD-810 표준 테스트를 거쳐, 현장 검사에서 흔히 발생하는 낙하 및 충격에도 견딜 수 있습니다.

배터리를 포함하여 약 1.8kg인 이 기기는 인체공학적으로 의도적으로 중간 지점을 차지하고 있습니다: 안정감과 제어력을 느낄 수 있을 만큼 견고하면서도, 장시간 한 손으로 사용할 수 있을 만큼 가볍습니다. 균형 잡힌 무게 배분 덕분에 장시간 검사 작업 중에도 부담스럽지 않고 탁상용, 휴대용, 신체 장착형, 삼각대 장착형 등 다양한 구성으로 전환하여 사용할 수 있습니다.

커넥터 선택만으로도 현장 작업을 간소화할 수 있습니다. EPOCH 700 결함 탐지기는 초음파 탐상(UT) 분야에서 널리 사용되는 두 가지 트랜스듀서 커넥터 타입인 BNC 또는 LEMO Nº 1을 지원합니다. 이 옵션을 통해 검사관과 서비스 제공자는 업그레이드 시 어댑터나 교체 케이블 없이 기존 프로브 재고의 상당 부분을 계속 사용할 수 있습니다.

EPOCH 700 결함 탐지기는 모든 신호를 향상시키고, 모든 검사에 대한 신뢰도를 높이며, 모든 결과를 원활하게 연결합니다.

까다로운 원자력 검증 분야에서 입증된 성능

EPOCH 700은 원자력 산업의 핵심 응용 분야에 사용되는 다양한 EPRI PDI 초음파 검사 절차를 지원하도록 자격을 획득했습니다. 또한, 자격을 취득한 탐촉자 포트폴리오가 확장됨에 따라 중요한 용접부 검사, 결함 크기 평가 및 부품 검사를 수행하는 데 필요한 성능, 유연성 및 신뢰성을 제공합니다.

최신 초음파 탐상 워크플로우를 위한 고급 기능

EPOCH 700 결함 탐상기는 터치스크린, 노브, 버튼 조작 방식의 조합과 견고한 구조를 갖추고 있는데, 이는 이 장비 설계의 일부에 불과합니다. 신호 품질, 데이터 수집 및 워크플로우 효율성에 동등한 비중을 두었습니다.

고급 기존 UT 신호 처리 기능은 24비트 A-스캔 디지털화를 지원하여, 최대 800% 전체 화면 높이까지 고해상도 신호 획득 및 진폭 측정이 가능합니다. 확장된 측정 범위는 검사자가 까다로운 검사를 위해 게인 설정을 높이더라도 신뢰할 수 있는 결함 크기 측정을 수행할 수 있도록 도와줍니다.

까다로운 응용 분야를 위해, EPOCH 700 결함 탐지기는 PerfectSquare™ 튜너블 사각파 펄서를 통합하고 있으며, 이 펄서는 20 ns에서 5,000 ns까지 조정 가능한 펄스 폭을 제공합니다. 이 기능으로 검사관은 전송되는 음파 펄스의 에너지와 주파수 특성을 정밀하게 조절할 수 있습니다. 또한 20개 이상의 완전 디지털 필터 세트는 다양한 변환기 주파수 및 재질 유형에 걸쳐 신호 대 잡음비 성능의 최적화를 가능하게 합니다.

레이 트레이스 시각화가 포함된 통합 부품 및 용접 설정 도구는 A-스캔 데이터를 검사 대상 지오메트리에 직접 연결합니다. 이 기능은 결함 특성 평가 시 검사자의 신뢰도를 높이는 데 도움이 되며, 자산 소유자와 최종 고객에게 결함을 시각적으로 간단하게 전달할 수 있도록 합니다.

EPOCH 700 결함 탐지기는 또한 Evident의 개방형 .nde 파일 형식을 지원하는 최초의 휴대용 기존 초음파(UT) 결함 탐지기입니다. 이 장비는 검증 가능한 디지털 검사 기록을 생성하므로, 장비 디스플레이 사진을 사용하여 결과를 기록할 필요가 줄어듭니다. 향상된 온보드 보고 기능, A-스캔 비디오 녹화, 그리고 넉넉한 저장 공간을 갖춘 현대적인 파일 관리 시스템을 통해 검사 데이터를 장비 내에서 직접 기록, 검토 및 정리할 수 있습니다.

EPOCH 700 결함 탐지기는 UNIS 소프트웨어 플랫폼에서 작동하므로 워크플로의 일관성을 다른 호환 가능한 Evident 장비에서도 유지할 수 있습니다. 유사한 탐색 논리, 메뉴 구조 및 작동 개념은 여러 플랫폼에서 작업하는 사용자의 학습 곡선을 단축하는 데 도움이 될 수 있습니다. 내장 Wi-Fi 및 Bluetooth^® 연결 기능은 무선 파일 전송 및 보고서 공유도 지원합니다.

EPOCH 700은 오늘날의 검사 과제를 해결하기 위해 설계되었습니다.

EPOCH 700 일반 초음파 결함 탐지기는 현장 검사 환경에 최적화되어 설계되었습니다. 유연한 제어 옵션, 견고한 내구성, 첨단 신호 처리, 최신 데이터 관리 기능을 결합하여 검사자가 검사 데이터를 보다 효율적으로 수집, 관리, 공유할 수 있도록 하며, 결과에 대한 신뢰성을 유지할 수 있습니다.
