피치-캐치 프로브

피치-캐치 프로브 애플리케이션

S-PC-P14

주문 번호: 9323945(U8800601)

사양

작동 모드: 피치-캐치
빈도: 광대역
팁: 간격 14mm(0.55인치)
인체공학적 설계

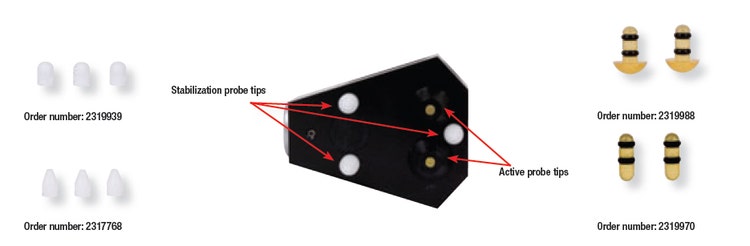

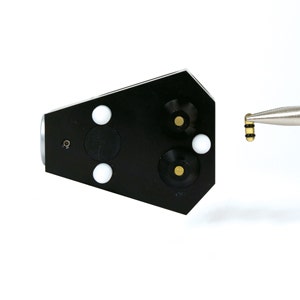

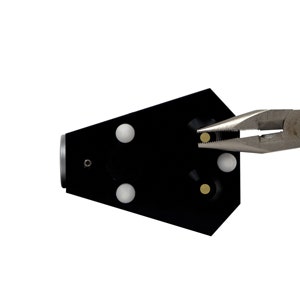

4개의 발과 프로브 가장자리에 프로브 팁이 있는 인체공학적 설계의 범용 광대역 피치-캐치 프로브입니다. 편평하거나 큰 반경의 곡선 표면을 손쉽게 스캔합니다. 프로브 가장자리에 있는 팁으로 부품의 가장자리를 안정적으로 테스트할 수 있습니다. 이는 대부분의 복합 벌집 검사에 사용되는 선호 프로브 모델입니다.

S-PC-P16

주문 번호: 9323952(U8010062)

사양

작동 모드: 피치-캐치
빈도: 광대역
팁: 간격 14mm(0.55인치)

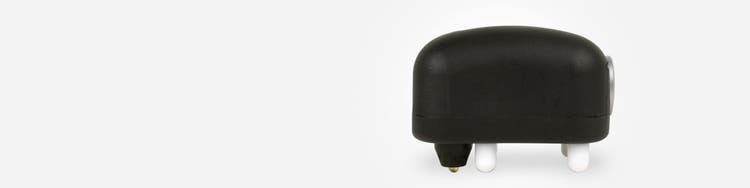

인체공학적 설계의 광대역 피치-캐치 프로브이며 4개의 발 안에 프로브가 있어 윙 리딩 엣지와 같이 좁은 부품 반경을 쉽게 검사할 수 있습니다. 이 프로브는 좁은 반경용이지만, 더 편평한 복합 벌집 구조에서 잘 작동합니다.

SPO-5629-PHV

주문 번호: 9322184 (U8010039)

사양

작동 모드: 피치-캐치
빈도: 광대역, 고전압
팁: 간격 12.7mm(0.5인치), 용수철 장착 팁

점유 공간이 작고 긴 본체가 있는 광대역 피치-캐치 프로브로, 좁은 영역 접근용입니다. 이 프로브는 가까운 팁 때문에 S-PC-P14 또는 S-PC-P16보다 작은 결함에 대해 일반적으로 약간 더 큰 감도를 보여줍니다. 편평한 표면에서 S-PC-P14 또는 S-PC-P16만큼 안정적이지 않지만, 마찰 홀더 SPO-5629-H-R1에서 SPO-5629-PHV를 사용하면 벌집 복합체의 검사를 간소화할 수 있습니다.

SPO-5629-H-R1

주문 번호: SPO-5629-H-R1(U8780312)

SPO-5629PHV 프로브와 함께 사용하도록 설계되었습니다. 프로브를 검사 표면과 직각으로 유지하면서 안정성을 높이고 테스트 부품 표면에서 스탠드오프를 지원하여 활성 팁이 테스트 표면에 가하는 장력을 변화시킬 수 있습니다.

레거시 프로브

S-PC-P1

주문 번호: 9317812(U8770418)

사양
작동 모드: 피치-캐치
빈도: 낮음
팁: 고정 팁, 17mm(0.67인치) 간격
감지 기능: 일반적으로 12.7mm(0.5인치) 이상

S-PC-P2

주문 번호: 9317854(U8770419)

사양
작동 모드: 피치-캐치
빈도: 낮음
팁: 용수철 장착 팁, 19mm(0.75인치) 간격
감지 기능: 일반적으로 12.7mm(0.5인치) 이상

S-PC-P11

주문 번호: 9317797(U8010012)

사양
작동 모드: 피치-캐치
빈도: 광대역
팁: 용수철 장착 팁, 17mm(0.67인치) 간격
감지 기능: 일반적으로 12.7mm(05인치) 이상

S-PC-P12

주문 번호: 9322074(U8770336)

사양
작동 모드: 피치-캐치
빈도: 광대역
팁: 고정 팁, 17mm(0.67인치) 간격
감지 기능: 일반적으로 12.7mm(0.5인치) 이상

S-PC-P13

주문 번호: 9322076(U8770336)

사양
작동 모드: 피치-캐치
빈도: 광대역, 높은 드라이브
팁: 용수철 장착 팁, 17mm(0.67인치) 간격
감지 기능: 일반적으로 12.7mm(0.5인치) 이상

SPO-5629-P

주문 번호: 9318169(8770421)

사양
작동 모드: 피치-캐치
빈도: 광대역
팁: 용수철 장착 팁, 12.7 mm(0.5인치) 간격
감지 기능: 일반적으로 12.7mm(0.5인치) 이상

S-PC-DHV

주문 번호: 9323942(U8800672)

사양
작동 모드: 피치-캐치
빈도: 25.4mm보다 두꺼운 구조물의 경우 5.1kHz, 25.4mm보다 얇은 구조물의 경우 6kHz~12kHz
펄스: 1~3
팁: 팁 4개
감지 기능: 플라스틱 및 나무 라미네이트를 포함한 다양한 재료를 성공적으로 감지
