개요

Evident 전도도 프로브 개요

전도도 프로브 및 표준

전도도 프로브는 비철금속을 분류하고 열처리 상태나 손상을 확인하기 위해 설계되었습니다.

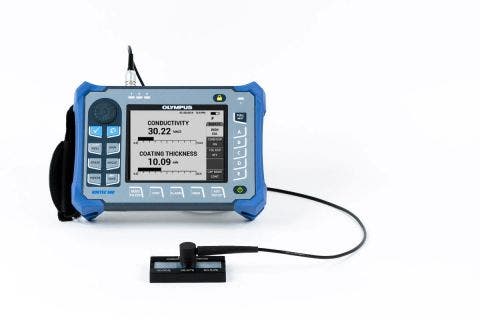

Powerlink 기술이 적용된 Evident 전도도 프로브는 다음 NORTEC 600 시리즈 모델과 함께 사용하도록 설계되었습니다.600C, 600S, 또는 600D*이러한 NORTEC 600 시리즈 기기는 전도도를 측정하고 결과를 화면에 %IACS 또는 MS/m로 표시하는 동시에 코팅 또는 리프트오프 계수를 인치 또는 밀리미터 단위로 측정합니다.

전도도 프로브는 60kHz 또는 480kHz의 주파수로 사용할 수 있으며 Powerlink 기능을 활성화하는 16핀 LEMO 커넥터와 함께 제공됩니다.

Evident 전도도 프로브와 표준은 어떻게 작동합니까?

Evident 전도도 프로브는 1차 표준에 대한 4점 DC 저항 기술을 사용하여 작동하는 금속의 전기 전도도를 측정하고 인증하는 시스템을 사용합니다.이러한 표준은 Evident에서 항상 유지관리하며 NIST 추적성을 준수하기 위해 정해진 기간마다 재인증됩니다.1차 표준과 시험편은 20°C(±10°C) 환경에서 유지관리되며 시험편은 AC 임피던스 전달 방법을 사용하여 측정됩니다.전체 시스템은 컴퓨터로 제어되어 정확성과 반복성을 보장합니다.

Evident 전도도 프로브는 이 1차 표준 기술을 사용하여 높은 정확도로 전도도 표준을 인증할 수 있습니다.

*기본 NORTEC 600 모델과 호환되지 않습니다.

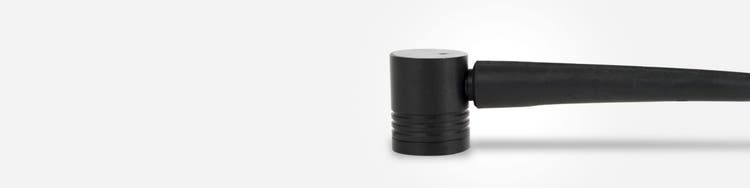

Conductivity Probes

Type
Series
Frequency
Height
Length
Connector
Part number
Item number
Conductivity Probes
Right Angle
60 kHz
19.1 mm (0.75 in.)
25.4 mm (1.00 in.)
16-Pin LEMO
9222340
U8690027
Conductivity Probes
Right Angle
480 kHz
19.1 mm (0.75 in.)
25.4 mm (1.00 in.)
16-Pin LEMO
9222341
U8690028
Conductivity Probes
Straight
60 kHz
7.9 mm (0.31 in.)
69.9 mm (2.75 in.)
16-Pin LEMO
9222360
U8690029
Conductivity Probes
Straight
480 kHz
7.9 mm (0.31 in.)
69.9 mm (2.75 in.)
16-Pin LEMO
9222361
U8690030

Conductivity Standards

Part number
Item number
IACS % Value #1 (tolerance)
IACS % Value #2 (tolerance)
IACS % Value #3 (tolerance)
IACS % Value #4 (tolerance)
IACS % Value #5 (tolerance)
CREF2-04100
U8861784
4.6 (±0.4)
100.0 (±10)
n.a
n.a
n.a
CREF2-1742
U8861881
17.2 (±1.5)
42.7 (±4.4)
n.a
n.a
n.a
CREF2-2932
U8861830
29.3 (±3)
32.0 (±3.3)
n.a
n.a
n.a
CREF3-0129100
U8861910
1.5 (±0.1)
29.3 (±3)
100.0 (±10)
n.a
n.a
CREF3-172942
U8861675
17.2 (±1.5)
29.3 (±3)
42.7 (±4.4)
n.a
n.a
CREF3-172959
U8861822
17.2 (±1.5)
29.3 (±3)
59.9 (±6)
n.a
n.a
CREF3-294259
U8861924
29.3 (±3)
42.7 (±4.4)
59.9 (±6)
n.a
n.a
CREF4-17294259
U8861629
17.2 (±1.5)
29.3 (±3)
42.7 (±4.4)
59.9 (±6)
n.a
CREF4-17294259
U8861629
17.2 (±1.5)
29.3 (±3)
42.7 (±4.4)
59.9 (±6)
n.a
CREF4-173259100
U8861982
17.2 (±1.5)
32.0 (±3.3)
59.9 (±6)
100.0 (±10)
n.a
CREF5-01293242100
U8861902
1.5 (±0.1)
29.3 (±3)
32.0 (±3.3)
42.7 (±4.4)
100.0 (±10)
CREF5-04174559100
U8861929
4.6 (±0.4)
17.2 (±1.5)
45.7 (±4)
59.9 (±6)
100.0 (±10)
