심층 침투 프로브는 더 강력한 초음파 신호를 생성하도록 특별히 설계되었습니다. 이 프로브의 더 넓은 상승(요소 높이)으로 향상된 침투력을 활용하여 두꺼운 탄소강과 잡음이 많고 과립성인 재료에 대한 비파괴 검사를 수행하세요.
장점
- 추가로 넓어진 상승으로 강화된 초음파 에너지 생성
- 요구 사항에 따라 다양한 주파수에서 사용 가능하므로 선명도를 높이고 더 깊이 침투할 수 있음
- 더 많은 요소 개수(A33)로 사용 가능하므로 TFM, PCI 또는 복합 스캔과 같은 고급 기법 활용 가능
일반적인 응용 분야

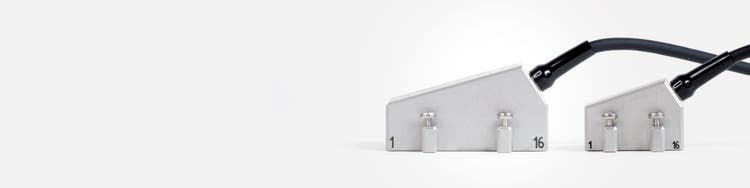

A3, A4, A5, A33 프로브
심층 침투 검사 응용 분야
- 두꺼운 판과 용접부
- 주조(forging)
- 잡음이 많거나 과립성인 재료
프로브 사양 및 규격
| 부품 번호 | 주파수 (MHz) |
요소 개수 | 피치 (mm) |
활성 조리개(mm) |
상승(mm) | 외부 규격 mm(인치) |
||
| L | W | H | ||||||
| 3.5L16-A3 | 3.5 | 16 | 1.60 | 25.6 | 16.0 | 36(1.41) | 36(1.41) | 25(0.98) |
| 5L16-A3 | 5.0 | 16 | 1.20 | 19.2 | 12.0 | 36(1.41) | 36(1.41) | 25(0.98) |
| 1.5L16-A4 | 1.5 | 16 | 2.80 | 44.8 | 26.0 | 57(2.25) | 46(1.80) | 30(1.19) |
| 2.25L16-A4 | 2.25 | 16 | 2.00 | 32.0 | 20.0 | 57(2.25) | 46(1.80) | 30(1.19) |
| 2.25L32-A5 | 2.25 | 32 | 0.75 | 24.0 | 24.0 | 29(1.15) | 43(1.67) | 24(0.96) |
| 5L32-A5 | 5.0 | 32 | 0.60 | 19.2 | 20.0 | 29(1.15) | 43(1.67) | 24(0.96) |
| 3.5L32-A33 | 3.5 | 32 | 1 | 32 | 24 | 40(1.58) | 45(1.77) | 35(1.38) |
| 5L64-A33 | 5 | 64 | 0.5 | 32 | 24 | 40(1.58) | 45(1.77) | 35(1.38) |
| 이 프로브는 OmniScan™ 커넥터 및 2.5m(8.2ft) 케이블과 함께 기본 제공되지만 다른 커넥터 및 케이블 길이와 특별히 연결할 수 있습니다. | ||||||||
