개요
Dual Linear Array™ 및 Dual Matrix Array™ 프로브의 장점
- 미세 재료의 종파 수신 및 전송 가능
- 오스테나이트계, 부식 저항 합금 및 이종 용접부를 포함한 스테인리스강의 침투성 향상
- 탁월한 신호 대 잡음비
- 높은 주파수와 작은 요소가미세한 징후의 감지가 필요한 응용 분야에 적합

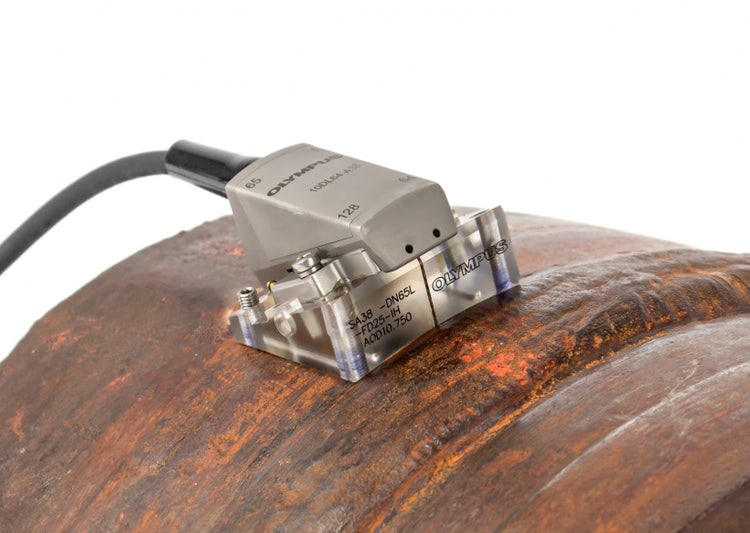

A28 및 A38 Dual Linear Array(DLA) 프로브
- 높은 감도가 요구되는 응용 분야(예: HTHA, 크리프 손상, SOHIC)를 위한 고주파 프로브(최대 10MHz)
- Dual 32(A28) 또는 64(A38) 작은 요소 배열은 짧은 풋프린트로 넓은 적용 범위를 제공
- 4.5인치[114.3mm] OD 이상의 파이프 직경에 맞는 웨지 시리즈
- 4mm ~ 95mm(0.16 ~ 3.74인치)의 깊이에 패시브 포커싱을 제공하는 루프 각도의 웨지 시리즈
- 범용 홀더 및 ChainSCANNER™, VersaMOUSE, HSMT-Compact, HSMT-Flex, AxSEAM™, WeldROVER™, MapROVER 그리고 SteerROVER 스캐너와 호환됨

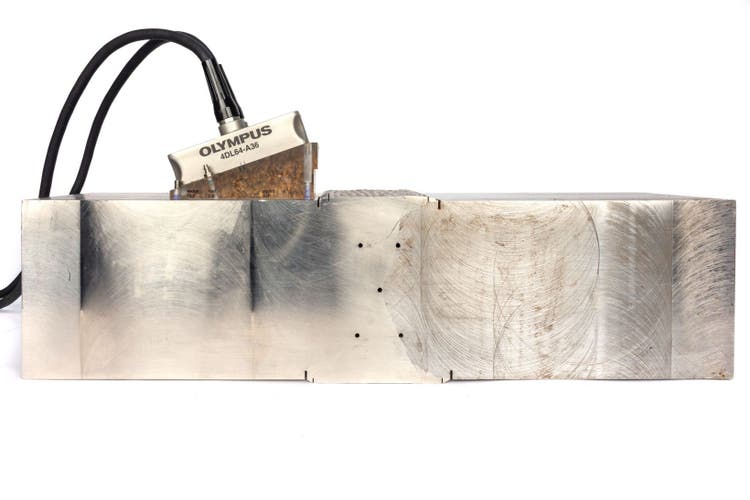

A26 및 A36 Dual Linear Array(DLA) 프로브
- 스테인리스강 용접 응용 분야(오스테나이트계, 이종 용접, 클래딩 등)
- 두꺼운 파이프(40mm~80mm[1.6 ~ 3.1인치]) 및 A26 이중 32요소 선형 프로브
- 더 두꺼운 파이프(80mm[3.1인치] 이상) 및 A36 이중 64요소 선형 프로브
- 8.625인치[219mm] OD 이상의 파이프 직경에 맞는 웨지 시리즈
- 범용 홀더 및 ChainSCANNER 그리고 VersaMOUSE 스캐너와 호환됨

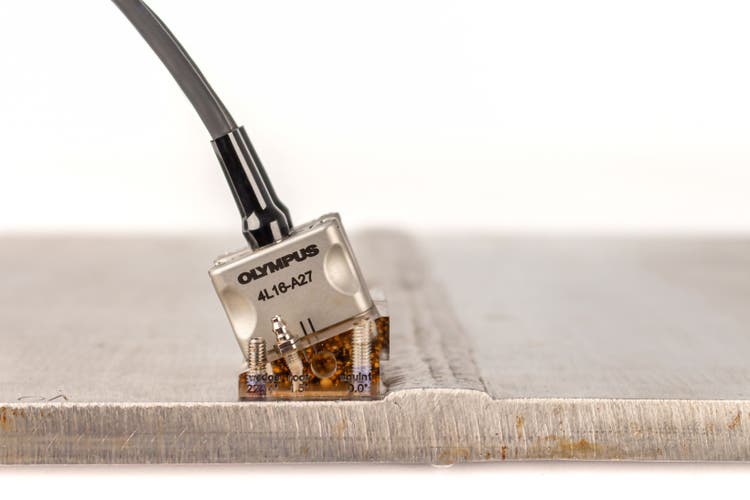

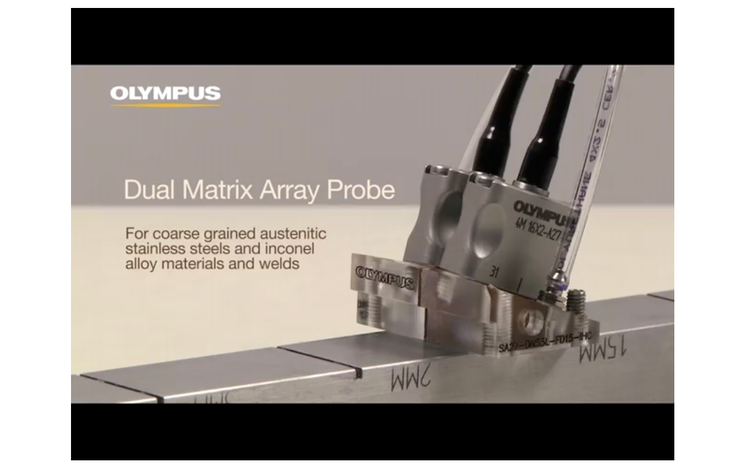

A27 32요소(16×2) 이중 매트릭스 배열 프로브
- 스테인리스강 용접 응용 분야(오스테나이트계, 이종 용접, 클래딩 등)
- 중간 범위의 파이프 두께
- 4.5인치[114.3mm] OD 이상의 파이프 직경에 맞는 웨지 시리즈
- 범용 홀더 및 ChainSCANNER 그리고 VersaMOUSE 스캐너와 호환됨

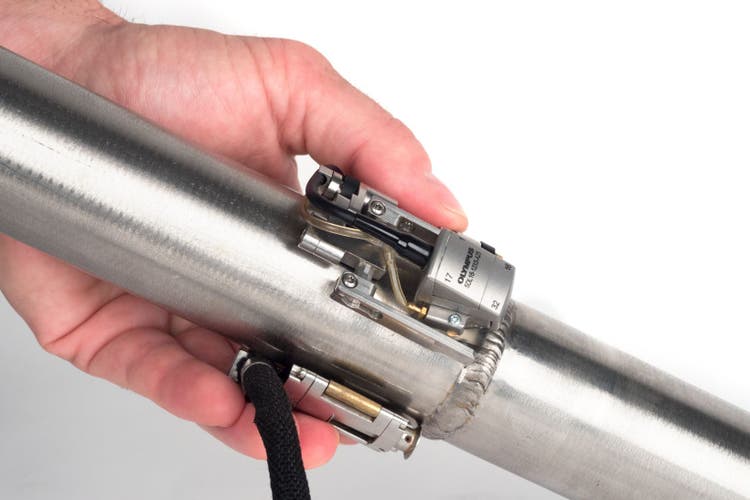

A25 16요소 이중 매트릭스 배열 프로브
- 스테인리스강 용접 응용 분야(오스테나이트계, 이종 용접, 클래딩 등)
- 얇은 벽 파이프(대략 6mm[0.23인치]의 패시브 초점 깊이)
- 1 ~ 4.5인치[25.4mm ~ 114.3mm] OD의 파이프 직경에 맞는 웨지 시리즈
- COBRA™ 스캐너와 호환됨
사양
위상 배열 프로브 사양 및 규격
| 부품 번호 | 항목 번호 | 주파수 (MHz) |
구성 | 총 요소 개수 | 피치 (mm) |
상승 요소 크기(mm) | 활성 조리개(mm) | 외부 규격 mm(인치) |
||
| L | W | H | ||||||||
| 2.25DM7X4-A17 | U8331715 | 2.25 | 이중 매트릭스(7 × 4요소당) | 56 | 2.71 | 3 | 19 × 12 | 34 (1.34) | 16 (0.63) | 25 (0.98) |
| 5DL16-12X5-A25 | Q3301132 | 5 | 이중 선형(16요소당) | 32 | 0.75 | 5 | 12 × 5 | 24 (0.94) | 24 (0.94) | 18 (0.71) |
| 2.25DL32-32X12-A26 | Q3301043 | 2.25 | 이중 선형(32요소당) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04) |
| 4DL32-32X12-A26 | Q3301480 | 4 | 이중 선형(32요소당) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04) |
| 4DM16X2-A27 | Q3300060 | 4 | 이중 매트릭스(16 × 2요소당) | 64 | 1 | 3 | 16 × 6 | 29 (1.14) | 10 (0.39) | 20 (0.79) |
| 10DL32-9.6X5-A28 | Q3301742 | 10 | 이중 선형(32요소당) | 64 | 0.3 | 5 | 9.6 × 5 | 36.8 (1.45) | 34 (1.34) | 24.4 (0.96) |
| 2.25DL64-64X12-A36 | Q3302293 | 2.25 | 이중 선형(64요소당) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04) |
| 4DL64-64X12-A36 | Q3302295 | 4 | 이중 선형(64요소당) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04) |
| 10DL64-19.2X5-A38 | Q3302412 | 10 | 이중 선형(64요소당) | 128 | 0.3 | 5 | 19.2 × 5 | 50.15 (1.97) | 34.01 (1.34) | 28.19 (1.11) |
