CDS wedges are designed to generate both a 30 degree shear wave and a 70 degree longitudinal wave in steel for sizing ID connected cracking by means of the 30-70-70 technique.
CDS 이해

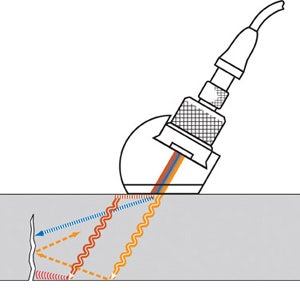

30-70-70 균열 검출 기법은 ID와 연결된 균열을 검출하고 크기를 측정하기 위해 CDS 웨지와 함께 단일 요소 검출기를 사용합니다. 이 기법은 다양한 깊이의 결함 크기를 측정하는 데 3개의 파동 조합을 사용합니다.
- OD 크리핑파는 31.5도의 간접 전단(왼쪽 다이어그램에서 빨간색)을 생성하며, 이 파장의 모드는 ID 크리핑파로 변환되므로 모든 ID 연결 균열에서 반사 신호를 생성합니다.
- 30도 전단파(왼쪽 다이어그램에서 노란색)는 임계 각도에서 재료 ID를 반사하고 모드가 70도 종파로 변환됩니다. 미드월 딥(mid-wall deep) 균열에서 변환기가 신호를 수신합니다.
- 70도의 종파(왼쪽 다이어그램의 파란색)는 딥월(deep wal) 균열의 끝부분에서 반사됩니다.
이 3개 파장의 유무에 따라 ID 연결 균열의 검출 및 크기 측정이 모두 가능합니다.
CDS 웨지
CDS 웨지는 균열 검출 및 크기 측정을 위해 "30-70-70" 기법에서 사용됩니다. 이 웨지는 올림푸스 교체형 미니어처 나사식 각도 빔 변환기와 호환되므로 다른 상용 제품에 대한 경제적인 대안이 됩니다.
| 정격 요소 크기에 맞음 | 웨지 부품 번호 | |
|---|---|---|
| inch | mm | |
| 0.25 | 6 | CDS-4T |
| 0.375 | 10 | CDS-7T |
