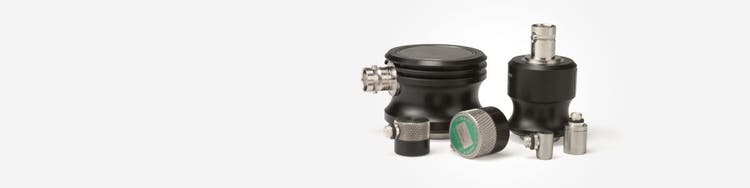

접촉식 트랜스듀서

두께 및 결함 검사 솔루션

연락처

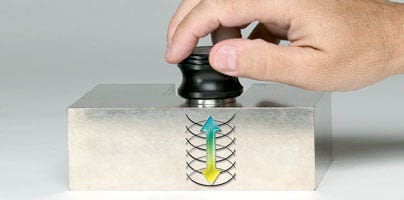

A contact transducer is a single element longitudinal wave transducer intended for use in direct contact with a test piece.

이점:

  • 모든 스타일은 어려운 산업 환경에서 사용할 수 있도록 설계
  • 대다수 금속과 일치하는 근접 음향 임피던스
  • 다양한 재료를 테스트하는 데 사용할 수 있음

응용 분야:

  • 수직 빔 결함 탐상 및 두께 측정
  • 층간분리 검출 및 크기 측정
  • 재료 특성화 및 음속 측정
  • 플레이트, 빌렛, 바, 용구, 단조품, 주물, 압출물 및 기타 다양한 금속 및 비금속 성분 검사
  • 최대 122°F/50°C의 재료에서 연속 사용 가능
접촉식 트랜스듀서

핑거팁 접촉식

  • 6mm(0.25인치)보다 큰 장치에는 잡기 쉽도록 널링형으로 제작
  • 303 스테인리스강 케이스
  • 접근이 어려운 표면을 고려한 로우 프로파일(LP) 설계
  • 표준 구성은 직각이며 Microdot® 커넥터에 맞음

트랜스듀서 치수(인치 단위)

정격 요소 크기 (A) (B)
1.00 1.25 0.63
0.75 1.00 0.63
0.50 0.70 0.63
0.375 0.53 0.50
0.25 0.35 0.50
0.125 0.25 0.38
Frequency
(MHz)		 Nominal Element Size ACCUSCAN-S CENTRASCAN VIDEOSCAN
in. mm Part /
Item No.		 Part /
Item No.		 Part /
Item No.
0.5 1 25

A101S-RM

U8401002

V101-RM

U8403002
1 0.5 13

A103S-RM

U8401008

V103-RM

U8403008
1 0.75 19

A114S-RM

U8401039

V114-RM

U8403039
1 1 25

A102S-RM

U8401005

V102-RM

U8403005
2.25 0.25 6

A133S-RM

U8401050

C133-RM

U8402007

V133-RM

U8403053
2.25 0.375 10

A125S-RM

U8401047

C125-RM

U8402005

V125-RM

U8403048
2.25 0.5 13

A106S-RM

U8401017

C106-RM

U8402002

V106-RM

U8403018
2.25 0.75 19

A105S-RM

U8401014

V105-RM

U8403015
2.25 1 25

A104S-RM

U8401011

V104-RM

U8403011
3.5 0.25 6

A184S-RM

U8401061
3.5 0.375 10

A183S-RM

U8401060

V183-RM

U8403084
3.5 0.5 13

A182S-RM

U8401058

V182-RM

U8403082
3.5 0.75 19

A181S-RM

U8401055
5 0.125 3

V1091

U8403027
5 0.25 6

A110S-RM

U8401030

C110-RM

U8402004

V110-RM

U8403031
5 0.375 10

A126S-RM

U8401048

C126-RM

U8402006

V126-RM

U8403049
5 0.5 13

A109S-RM

U8401027

C109-RM

U8402003

V109-RM

U8403029
5 0.75 19

A108S-RM

U8401023

V108-RM

U8403025
5 1 25

A107S-RM

U8401020

V107-RM

U8403022
7.5 0.25 6

A121S-RM

U8401045

V121-RM

U8403046
7.5 0.375 10

A122S-RM

U8401046

V122-RM

U8403047
7.5 0.5 13

A120S-RM

U8401043
10 0.125 3

V129-RM

U8403051
10 0.25 6

A112S-RM

U8401035

V112-RM

U8403035
10 0.375 10

A127S-RM

U8401049

V127-RM

U8403050
10 0.5 13

A111S-RM

U8401033

V111-RM

U8403033
15 0.25 6

A113S-RM

U8401037

V113-RM

U8403036
20 0.125 3

V116-RM

U8403044

표준 접촉식

  • 장갑 착용 시 쉽게 잡고 안정적인 그립감을 제공하도록 설계된 Comfort Fit Sleeves
  • 303 스테인리스강 케이스
  • 음에너지와 커버리지를 높여 주는 대형 요소 직경
  • 표준 커넥터 스타일 RB(Right Angle BNC)는 SB(Straight BNC)에서 사용할 수 있음

트랜스듀서 치수(인치 단위)

정격 요소 크기 (A) (B) (C)
1.50 1.75 2.23 1.25
1.50* 1.75 2.50 2.50
1.125 1.38 1.79 1.25
1.00 1.25 1.60 1.25
0.25 x 1.00 1.25 1.60 1.25
0.75 1.00 1.37 1.25
0.50 0.63 1.16 1.25

*V1011 및 V1012는 서로 다른 케이스에 들어 있습니다.

Frequency
(MHz)		 Nominal Element Size ACCUSCAN-S CENTRASCAN VIDEOSCAN
in. mm Part /
Item No.		 Part /
Item No.		 Part /
Item No.
0.1 1.5 39

V1011

U8400013
0.25 1.5 39

V1012

U8400014
0.5 1 25

A101S-RB

U8401001

V101-RB

U8403001
0.5 1.5 39

A189S-RB

U8401064

V189-RB

U8403085
1 0.5 13

A103S-RB

U8401007

C103-SB

U8402001

V103-RB

U8403007
1 0.75 19

A114S-RB

U8401038
1 1 25

A102S-RB

U8401004

V102-RB

U8403004
1 1.5 39

A192S-RB

U8401068

V192-RB

U8403089
2.25 0.25 x 1 6 x 25

A188S-RB

U8401062
2.25 0.5 13

A106S-RB

U8401016

V106-RB

U8403017
2.25 0.75 19

A105S-RM

U8401014

V105-RB

U8403014
2.25 1 25

A104S-RB

U8401010

V104-RB

U8403010
2.25 1.125 29

V197-RB

U8403095
2.25 1.5 39

A195S-RB

U8401072

V195-RB

U8403093
3.5 0.5 13

A182S-RB

U8401057
3.5 0.75 19

A181S-RB

U8401054

V181-RB

U8403078
3.5 1 25

V180-RB

U8403076
5 0.5 13

A109S-RB

U8401026

V109-RB

U8403028
5 0.75 19

A108S-RB

U8401022

V108-RB

U8403024
5 1 25

A107S-RB

U8401019

V107-RB

U8403021
7.5 0.5 19

V120-RB

U8403045
10 0.5 13

A111S-RB

U8401032

V111-RB

U8403032

자석 고정 접촉식

  • 철 함유 재료에 고정하기 위한 트랜스듀서 케이스 주위의 자석 링
  • Videoscan 시리즈와 유사한 광대역 성능
주파수 정격 요소 크기 부품 번호
MHz 인치 mm
5.0 0.5 13 M1042
5.0 0.25 6 M1057
10 0.5 13 M1056
10 0.25 6 M1054
15 0.25 6 M1055

참고: 위의 모든 자석 고정 트랜스듀서에는 직선형 Microdot® 커넥터가 있습니다.

트랜스듀서 치수(인치 단위)

정격 요소 크기 (A) (B)
0.50 0.81 0.63
0.25 0.50 0.42
