경사진 두 요소는 테스트 재료에서 V자 음향 경로를 생성합니다. 이 “가상 집중”은 국소 영역의 분해능을 향상합니다. 이중 요소 탐촉자는 동일한 케이스에 내장된 두 가지 결정 요소로 이뤄져 있고 음향 장벽으로 분리됩니다. 한 요소는 종파를 송신하고, 다른 하나는 수신기 역할을 합니다.
장점:
- 근표면 해상도 개선
- 고온 작업이 수반되는 응용 분야에서 지연선 배수 제거
- 거친 표면이나 곡선 표면에서 우수한 연결성
- 결이 거칠거나 분산된 재료에서 직접적인 후방 산란 노이즈 감소
- 저주파수 단일 요소 트랜스듀서의 침투 기능과 고주파수 단일 요소 트랜스듀서의 근표면 해상도 기능 결합
- 곡선형 부품에 따라 윤곽형성 가능
응용 분야:
- 나머지 벽 두께 측정
- 부식/침식 모니터링
- 용접 오버레이 및 피복 접합/박리 검사
- 주물 및 단조품에서 다공성, 개재물, 균열, 적층 검출
- 볼트 또는 기타 원통형 물체에서 균열 검출
- 최대 온도 기능은 5.0MHz 이하에서 425°C(800°F)이고, 7.5MHz와 10MHz에서 175°C(350°F). 90°C(200°F)~425°C(800°F)에서 표면 온도에 대한 권장 듀티 사이클은 최대 10초 접촉 후 최소 1분 공기 냉각(미니어처 팁 듀얼에는 적용되지 않음)
DC 시리즈
DC1–DC5 이중 요소 부식 트랜스듀서
파이프라인 및 탱크 무결성을 위한 완전한 부식 모니터링 툴박스
Olympus DC 시리즈(DC1–DC5) 이중 요소 트랜스듀서는 검사자에게 파이프라인 및 탱크 검사를 지원하는 완전한 부식 모니터링 툴박스를 제공합니다. 부식 및 박층 재료에 최적화된 트랜스듀서는 다양한 NDT 계측기 및 초음파 검사 절차에서 작용합니다.
모든 모델은 단일 요소 트랜스듀서보다 신호가 명확하고 경쟁사 동급 모델보다 링다운이 적기 때문에 작은 결함을 인식하고, 표면을 근접 검사하며, 두 가지 표시를 구분하는 데 유용합니다.

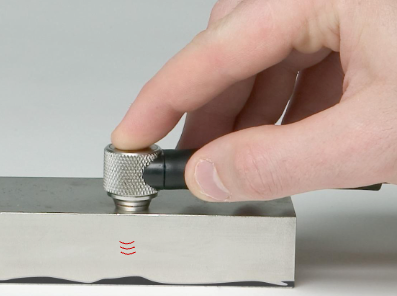

DC1 및 DC2 트랜스듀서: 탱크 및 파이프라인 검사를 위한 견고성 및 다양성
7.5MHz 주파수와 미세한 루프 각도를 갖춘 DC1 및 DC2 이중 요소 트랜스듀서는 0.76~50.8mm(0.030~2인치) 강철에서 최적의 근지표면 분해능을 제공합니다.
주요 장점:
- 박층 재료의 적용 범위에 이상적
- 두께 측정, 부식 매핑 및 결함 규모 파악에 탁월
- 표준(DC1) 및 후벽(DC2) 하우징에 사용 가능
- 내마모성 후벽 하우징(DC2)의 잦은 스크러빙에도 견딜 수 있도록 제작
- 외경 25.4mm(1인치)의 작은 파이프에 효과적
- 최고 150°C(300°F)의 내열 지연선을 사용해 고온 파이프 및 탱크 검사용으로 적합
- 작은 설치공간: 낮은 높이의(18mm 높이) 0.455인치(DC1)/0.56인치 팁 직경(DC2)
- 깔쭉깔쭉해 쥐기 쉬운 케이스
- 몰딩되지 않은 BNC 또는 LEMO 커넥터와의 광범위한 호환성
- 스프링 스트레인 릴리프(BNC 커넥터에만 해당)를 개선해 케이블 손상 최소화
DC1
DC2

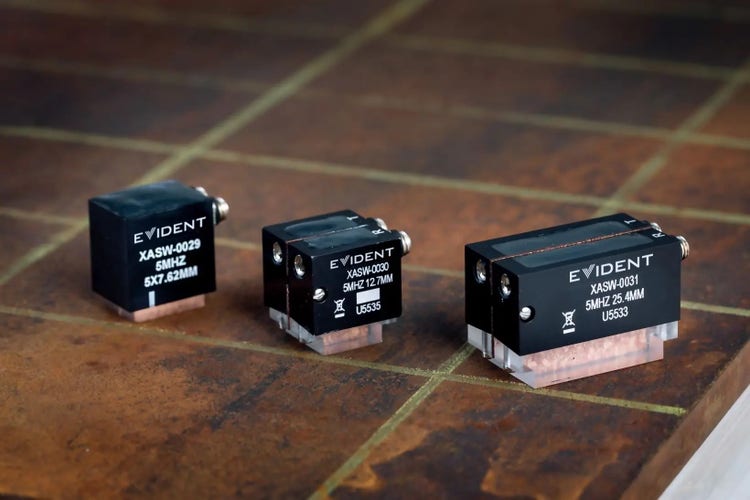

DC3-DC5
DC3–DC5 트랜스듀서: 박층 재료를 검사 및 부식 이상 모니터링
DC3, DC4 및 DC5 이중 요소 트랜스듀서는 검사 역량을 확장합니다. 검사자는 5MHz 주파수와 최적화된 요소 사이즈 및 배치로 보다 박층 재료의 부식을 모니터링할 수 있습니다. 고각도로 설계된 DC3 모델은 부식 모니터링 및 두께 측정 범위 이외에도 박막 벽 파이프 용접 검사 및 그 밖의 용도에 사용할 수 있으며, 0~15.2 mm(0~0.6인치) 두께의 강철에 유용합니다. DC4 및 DC5 모델의 두께 범위는 1.02~38.1 mm(0.040~1.5인치) 강철에 최적화되어 있습니다.

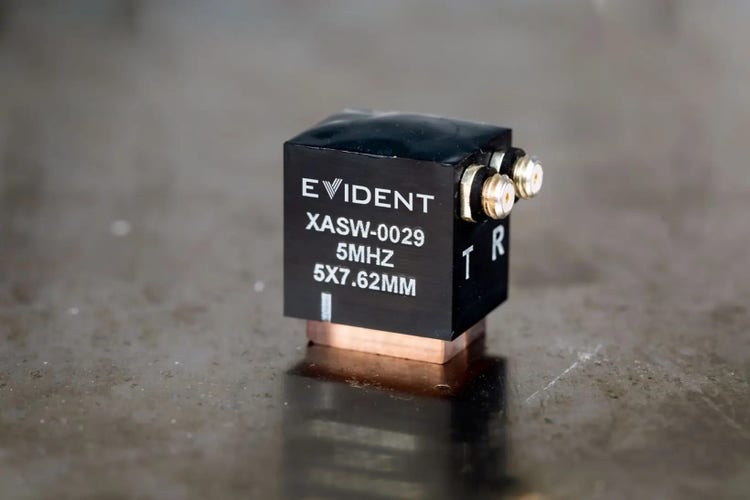

DC3 트랜스듀서: 신속한 파이프 용접 테스트 및 박벽 재료 검사
5MHz 주파수와 고각도 종파로 구축된 DC3 이중 요소 트랜스듀서는 0–15.24mm(0– 0.6인치) 범위의 매우 얇은 재료에 최적의 근면 분해능을 제공합니다.
주요 이점:
- 고각도 종파: 부식 모니터링 이외에도 박층 재료 검사
- 박벽 파이프용의 신속하고 안정적인 UT 용접 검사 도구
- 동급 모델과 유사한 고속 수동 용접 검사 수행 가능
- 에너지 소모량에 대비하기 위한 이중 압전 복합재 요소
- 피치캐치(pitch-catch) 기술을 위한 음향 소음 장벽으로 크로스토크 방지
- 좁은 공간에 설치 가능해 접근이 어려운 영역(예: 보일러 튜브) 검사
- 통합된 웨지로 트랜스듀서 치밀화
- 다양한 NDT 계측기에서 작동하는 Microdot 커넥터
응용 분야는 다음과 같습니다.
- 박벽 파이프라인, 보일러 튜브 및 기타 박층 구성요소의 고속 수동 검사
- 평면형 결함 분석 및 규모 확인
- 용접 루트 형상과 표시 구분
- 파이프라인 롱 심 및 둘레 용접부 검사
- 보일러 튜브 용접부
- 제약 시설 배관
- 열 교환기 튜브
- 원자력 산업의 박벽 구성 요소
DC4 및 DC5 트랜스듀서: 박층 재료의 결함 탐지 및 두께 측정에 최적화
약간 경사진 요소를 포함한 5MHz 및 0도 종파에서 제작된 DC4 및 DC5 이중 요소 트랜스듀서는 1.02~38.1mm(0.040~1.5인치) 범위의 박층 재료에서 두께를 측정하고 결함을 감지하는 첨단 기능을 제공합니다.
주요 장점:
- 박층 재료에 최적인 근면 분해능
- 작은 루프 각도로 결함 탐지 및 두께 측정 향상
- 교체 가능한 웨지로 트랜스듀서의 가용 수명 연장
- 피치캐치(pitch-catch) 기술을 위한 음향 소음 장벽으로 크로스토크 방지
- 다양한 NDT 기기에서 작동하는 Microdot 커넥터

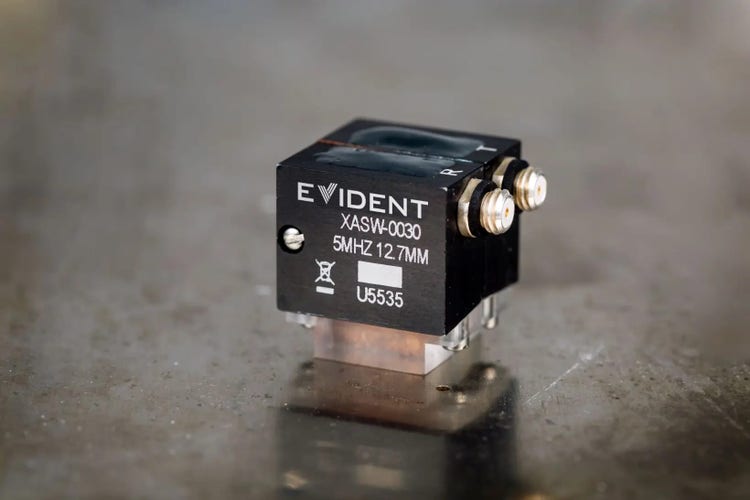

DC4

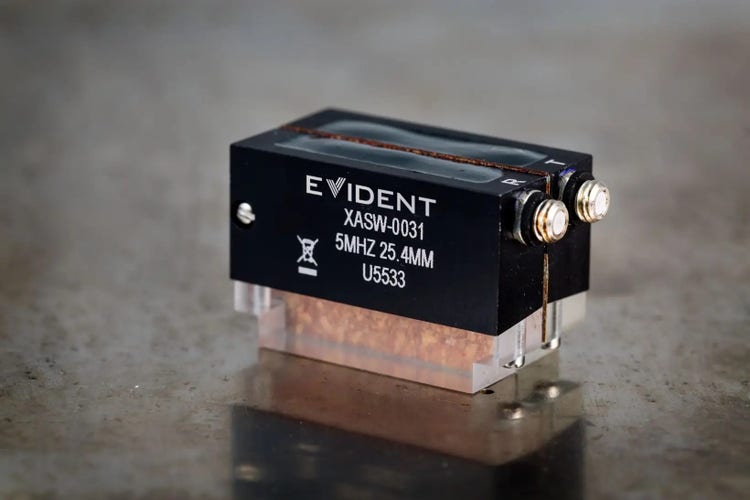

DC5

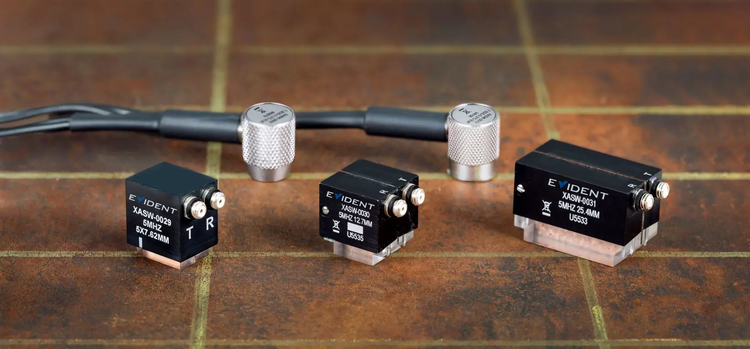

특정 검사 기준에 맞게 트랜스듀서 조합 및 일치

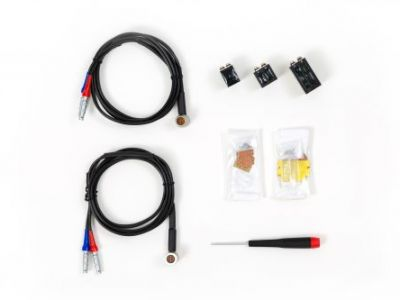

응용 분야에 따라, 이러한 5가지 트랜스듀서 중 하나 또는 몇 개의 조합은 부식 모니터링 및 결함 규모 확인을 개선합니다. 현장 검사가 변화됨에 따라, 총 결합 두께 범위 0~50.8mm(0~2인치)와 추가 파이프 용접 검사 도구(DC3 모델)를 모두 채택해 장점을 활용할 수 있습니다. 모델을 별도로 구매하거나, 완전한 DC1-DC5 트랜스듀서 라인업을 편리하게 키트로 구매할 수 있습니다. 구매 가능한 키트 옵션을 확인하려면 하단 이미지와 부품 번호를 참고하십시오.

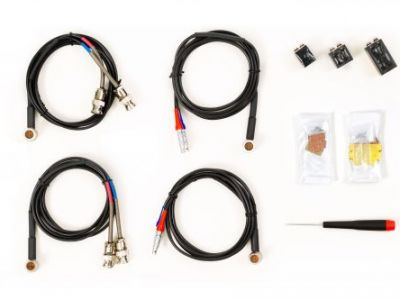

DC-KIT-TOOLBOX
Q7790167
Compatible to instruments with Female BNC and or Female LEMO 00 T/R Ports
DC-KIT-RP-TOOLBOX
Q7790168
Compatible to instruments with Female BNC T/R Ports
DC-KIT-RPL-TOOLBOX
Q7790169
Compatible to instruments with Female LEMO 00 T/R Ports

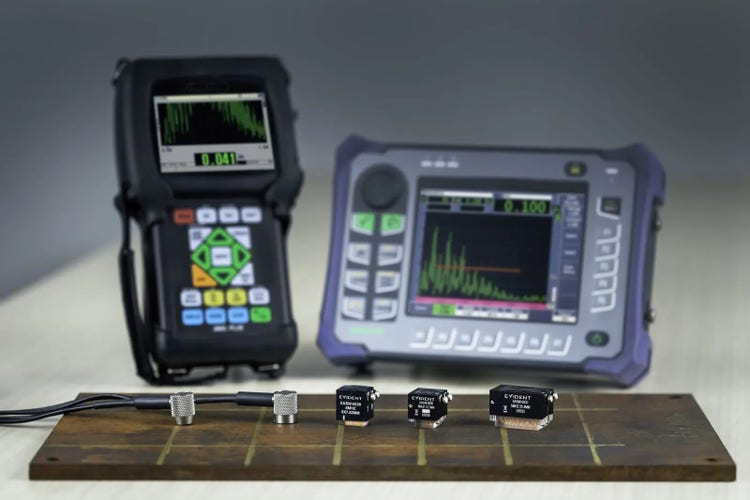

EPOCH™ 650 또는 6LT 결함 탐상기나 38DL PLUS™ 두께 게이지*를 함께 사용할 경우 정확하고 효율적으로 부식을 매핑하여 공칭 벽 두께, 피팅 부식 및 결함 종류/크기를 평가할 수 있습니다.
*루프 각도 때문에 DC1, DC2, DC4, DC5의 V 경로 수동 보정이 필요할 수 있습니다.
주문 정보
DC 시리즈 트랜스듀서 사양 및 규격
| Item Number | Part Code | Frequency | Nominal Element Size | Connector Type | Connector Location | Cable Type | External Dimensions | Tip | |||
| mm | Inches | Length | Width | Height | |||||||
| Q3300872 | 7.5DS-0.375-0LW-DC1-P-1-RPL | 7.5 | 9.52 | 0.375 | LEMO 00 | Right Angle | Right Angle Potted | 14.73 mm (0.58 in) | 18.54 mm (0.73 in) | 0.455 in diameter | |
| Q3300873 | 7.5DS-0.375-0LW-DC1-P-1-RP | 7.5 | 9.52 | 0.375 | BNC | Right Angle | Right Angle Potted | 14.73 mm (0.58 in) | 18.54 mm (0.73 in) | 0.455 in diameter | |
| Q3300945 | 7.5DS-0.375-0LW-DC2-P-1-RP | 7.5 | 9.52 | 0.375 | BNC | Right Angle | Right Angle Potted | 14.73 mm (0.58 in) | 18.54 mm (0.73 in) | 0.56 in diameter | |
| Q3301219 | 7.5DS-0.375-0LW-DC2-P-1-RPL | 7.5 | 9.52 | 0.375 | LEMO 00 | Right Angle | Right Angle Potted | 14.73 mm (0.58 in) | 18.54 mm (0.73 in) | 0.56 in diameter | |
| Q3301828 | 5DS-5.08X7.62-DC3-RM | 5 | 5.08 x 7.62 | 0.2 x 0.3 | Microdot | Right Angle | Right Angle Potted | 19.4 mm (0.76 in) | 15.1 mm (0.59 in) | 22.2 mm (0.87 in) | 0.46 x 0.63 (in) |
| Q3301829 | 5DS-12.7X12.7-0LW-DC4-RM-RW | 5 | 12.7 x 12.7 | 0.5 x 0.5 | Microdot | Right Angle | Right Angle Potted | 19.2 mm (0.76 in) | 19.8 mm (0.78 in) | 21.3 mm (0.84 in) | 0.59 x 0.50 (in) |
| Q3301830 | 5DS-12.7X25.4-0LW-DC5-RM-RW | 5 | 12.7 x 25.4 | 0.5 x 1 | Microdot | Right Angle | Right Angle Potted | 34.9 mm (1.37 in) | 19.8 mm (0.78 in) | 23.0 mm (0.91 in) | 0.73 x 1.10 (in) |
| 품목 번호 | 부품 코드 |
| Q7000475 | SDC4-0L 교체형 웨지 키트 |
| Q7000476 | SDC5-0L 교체형 웨지 키트 |
| 품목 부품 번호 | 부품 코드 | 키트 동봉품 |
| Q7790167 | DC-KIT-TOOLBOX | 1개씩: 7.5DS-0.375-0LW-DC1-P-1-RPL (오른쪽 장착 LEMO), 7.5DS-0.375-0LW-DC1-P-1-RP (오른쪽 장착 BNC), 7.5DS-0.375-0LW-DC2-P-1-RP (후벽 하우징, Right Potted BNC), 7.5DS-0.375-0LW-DC2-P-1-RPL (오른쪽 장착LEMO), 5DS-5.08X7.62-DC3-RM, 5DS-12.7X12.7-0LW-DC4-RM-RW, 5DS-12.7X25.4-0LW-DC5-RM-RW, SDC4-0L 교체형 웨지 키트, SDC5-0L 교체형 웨지 키트 |
| Q7790168 | DC-KIT-RP-TOOLBOX | 1개씩: 7.5DS-0.375-0LW-DC1-P-1-RP (오른쪽 장착 BNC), 7.5DS-0.375-0LW-DC2-P-1-RP (후벽 하우징, 오른쪽 장착 BNC), 5DS-5.08X7.62-DC3-RM, 5DS-12.7X12.7-0LW-DC4-RM-RW, 5DS-12.7X25.4-0LW-DC5-RM-RW, SDC4-0L 교체형 웨지 키트, SDC5-0L 교체형 웨지 키트 |
| Q7790169 | DC-KIT-RPL-TOOLBOX | 1개씩: 7.5DS-0.375-0LW-DC1-P-1-RPL (오른쪽 장착 LEMO), 7.5DS-0.375-0LW-DC2-P-1-RPL (후벽 하우징, 오른쪽 장착 LEMO), 5DS-5.08X7.62-DC3-RM, 5DS-12.7X12.7-0LW-DC4-RM-RW, 5DS-12.7X25.4-0LW-DC5-RM-RW, SDC4-0L 교체형 웨지 키트, SDC5-0L 교체형 웨지 키트 |
Flush Case Duals
플러시 케이스 듀얼 트랜스듀서
- 금속 마모 링에 의해 트랜스듀서 수명 연장
- 트랜스듀서 면에 표면재가공이 필요할 때 마모 지표 기준 사용
- 깔죽깔죽한 303 스테인리스강 케이스
- 교체형 케이블 설계(응력 완화 장치를 사용할 수 있는 특수 듀얼 케이블)
플러시 케이스 듀얼 케이블
| 케이블 부품 번호 |
맞는 커넥터 유형 |
| BCMD-316-5F | 듀얼 BNC-Microdot® |
| L1CMD-316-5F | 듀얼 대형 Lemo 1-Microdot |
| LCMD-316-5F | 듀얼 소형 Lemo 00-Microdot |
복합 요소 플러스 케이블 듀얼
| 주파수 | 정격 요소 크기 |
트랜스듀서 부품 번호 | |
| MHz | 인치 | mm | |
| 2.25 | 0.50 | 13 | CHC706-RM |
Fingertip Duals
| Freq | Nominal Element Size | BNC | |
| MHz | in | mm | Part/ Item No. |
| 3.5 | 0.375 | 10 |
D783-RP U8452049 |
Extended Range Duals
- 박층 루프 각도에 따라 깊은 결함, 뒷벽뿐 아니라 강철에서 19mm(0.75인치) 이상의 기타 반사체에 대한 감도 향상
- 지연선을 수용할 수 없을 경우 고온 측정에 사용 가능
- BNC 커넥터 장착 고강도의 유연한 1.8m(6인치) 장착 케이블
핑거팁 및 연장형 듀얼
트랜스듀서 치수
| 정격 요소 크기 | A in 인치 | B in 인치 | C in 인치 |
| 1.00* | 1.25 | 0.75 | 1.00 |
| 0.75 | 1.00 | 0.75 | 0.75 |
| 0.50 | 0.70 | 0.75 | 0.50 |
| 0.50* | 0.70 | 0.63 | 0.61 |
| 0.375 | 0.53 | 0.62 | 0.375 |
| 0.25 | 0.35 | 0.54 | 0.25 |
Miniature Tip Duals
- 곡선 표면에서 연결 개선
- 로우 프로파일(LP) 설계에 따라 공간이 제한된 영역에서도 접근성 개선
- 최고 온도 성능 50°C(122°F)
미니어처 팁 듀얼 케이블
- 모든 결함 탐상기를 위한 교체형 케이블
| 케이블 부품 번호 | 맞는 커넥터 유형 |
| BCLPD-78-5 | 듀얼 BNC-Lepra/Con |
| L1CLPD-78-5 | 듀얼 대형 Lemo 1-Lepra/Con |
| LCLPD-78-5 | 듀얼 소형 Lemo 00-Lepra/Con |
| 주파수 | 팁 직경 |
정격 요소 크기 |
트랜스듀서 부품 번호 |
||
| MHz | 인치 | mm | 인치 | mm | |
| 5.0 | 0.20 | 5 | 0.15 | 3.8 | MTD705 |
