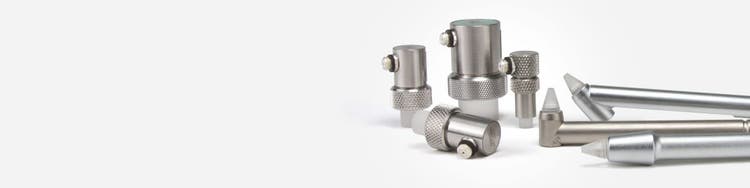

교체형 지연선 트랜스듀서

두께 및 결함 검사 솔루션

연락처

A replaceable delay line transducer is a single element contact transducer designed specifically for use with a replaceable delay line.

이점:

  • 지연선 사용과 결합된 고감쇠 트랜스듀서는 우수한 근표면 해상도 제공
  • 트랜스듀서 주파수가 높을수록 해상도 향상
  • 직접 접촉식 방법을 사용하는 동안 얇은 재료를 측정하거나 작은 결함을 찾는 기능 향상
  • 곡선형 부품에 맞는 컨투어링 가능

응용 분야:

  • 정밀 두께 측정
  • 수직 빔 결함 탐상
  • 제한된 접촉면으로 부품 검사
  • 교체형 지연선 트랜스듀서
  • 각 트랜스듀서와 함께 표준 지연선 및 리테이닝 링 제공
  • 고온 및 건식 커플 지연선 사용 가능
  • 트랜스듀서와 지연선 팁 사이에 접촉매질 필요

Delay Line

지연선 트랜스듀서

주파수

요소 크기

Colspan=2

트랜스듀서
부품 번호
MHz
인치
mm
2.25
0.25
6
V204-RM
5.0
0.50
0.25
13
6
V206-RM
V201-RM
10
0.25
0.125
6
3
V202-RM
V203-RM
15
0.25
6
V205-RM
20
0.125
3
V208-RM

교체형 지연선 옵션

정격 요소 크기 표준
지연선		 고온 건식 커플
지연선		 예비 부품
리테이닝
링		 스프링
장착형
홀더
최대 175°C 350°F
(175°C350°F)		 최대 500°F
(260°C)		 최대 900°F
(480°C)
인치 mm
0.50 13 DLH-2 DLHT-201 DLHT-2 DLHT-2G DLS-2 DRR-2 2130
0.25 6 DLH-1 DLHT-101 DLHT-1 DLHT-1G DLS-1 DRR-1 2127 및& DRR-1H
0.125 3 DLH-3 DLHT-301 DLHT-3 DLHT-3G DLS-3 DRR-3 2133 & DRR-3H

Sonopen

Sonopen® 교체형 지연선 트랜스듀서

  • 집속형 교체형 지연선
  • 매우 작은 팁 직경이 곡선 표면과 작은 압흔에서 성능을 개선할 수 있음
  • 트랜스듀서 헤드를 쉽게 배치할 수 있는 핸들

주파수 정격
요소
크기		 트랜스듀서
부품 번호
MHz 인치 mm 직선
핸들		 직각
핸들		 45°
핸들
15 0.125 3 V260-SM V260-RM V260-45

Sonopen 교체형 지연선
팁 직경 부품 번호
인치 mm
0.080 2.0 DLP-3
0.060 1.5 DLP-302
0.080 2.0 DLP-301*

스프링 장착형 홀더
SLH-V260-SM*

Harisonic Pencil

Harisonic 펜슬형 트랜스듀서

이러한 고주파 집속형 지연선 트랜스듀서는 강철에서 0.010인치의 낮은 깊이에서도 돌아오는 에코를 표시할 수 있는 모든 초음파 장비와 호환됩니다. 일반적인 범위는 강철에서 대략 0.010인치~0.250인치입니다. 0.060인치 원형 접촉면을 사용하여 곡선 표면에서 판독할 수 있습니다. 이 트랜스듀서는 일반적으로 터빈 블레이드, 소구경 튜브 및 소형 부품의 오목한 영역 검사 등의 분야에서 사용됩니다. 두 트랜스듀서 모두 교체형 지연 팁을 사용합니다. 최고의 성능을 낼 수 있도록 짧은 케이블(예: MB형, 6인치)을 사용해야 합니다. “L"로 끝나는 부품 번호가 표시된 이러한 모델에는 PowerLink™ 기술이 통합되어 있어 Sonic 초음파 장비에서 사용할 때 최적의 성능을 보장합니다.

HC-876 초음파 트랜스듀서는 넓은 대역폭과 작은 접촉면을 통해 고주파(20MHz)에서 작동합니다. 제트 엔진 블레이드와 같은 중요 구성요소 두께 측정 등의 응용 분야에서 주로 사용됩니다. 이 장비에는 Microdot 커넥터가 장착되어 있습니다.

교체형 지연선

Colspan=5

주파수

정격 요소 크기

Colspan=2

부품 번호

Colspan=2

(MHz)
인치
mm
직선형 핸들
직각 핸들
10
0.125
3
HC-398-RDL-L
HC-398-RA-RDL-L

교체 팁(10ms)

Colspan=3

HAX-398
HAX-398

HC-398-RDL-L 직선형 핸들

HC-398-RA-RDL-L 직각 핸들

영구 지연선
주파수 정격 요소 크기 부품 번호
(MHz) 인치. mm 직선형 핸들 직각 핸들
20 0.125 3 HC-876-L HC-876*
HC-876-RA-L
영구 팁 딜레이(10ms) *PowerLink 호환 불가.


HC-876-L 직선형 핸들

HC-876-RA-L 직각 핸들



HC-876*직각 핸들

Permanent Delay Line

핸들 어셈블리 포함 영구 지연선 트랜스듀서

이 트랜스듀서는 인접한 터빈 블레이드와 같이 접근이 제한적인 영역에 도달하는 데 사용됩니다. 회전 헤드는 좁은 영역에서 접촉 성능을 개선합니다.

주파수 정격
요소 크기		 지연선
길이		 트랜스듀서
부품 번호
MHz 인치 mm µsec
20 0.125 3 1.5 M2054
20 0.125 3 4.5 M2055
20 0.125 3 4.0 V2034
