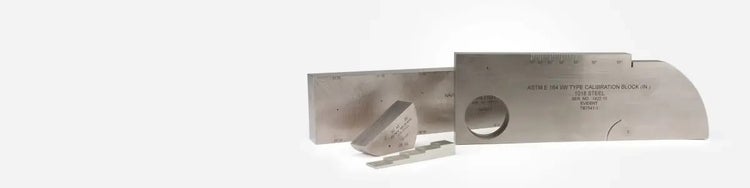

테스트 블록
두께 및 결함 검사 솔루션
교정 및/또는 기준 블록은 모든 응용 분야에서 사용되어야 합니다. 표준 블록은 경사각 교정 및 일반 재료의 두께 교정에 사용할 수 있습니다.
- 1018 강철, 304 스테인리스강 또는 7075-T6 알루미늄으로 제조된 블록은 일반적으로 재고가 있습니다(다른 소재의 경우 가격 및 배송에 대한 특별 견적이 필요합니다.).
- 나열되지 않은 소재 또는 블록, 또는 맞춤형 블록에 대한 자세한 정보는 Evident에 문의해 주시기 바랍니다.
교정 블록
모든 블록은 NIST(National Institute of Standards and Technology)로 추적 가능한 측정 장비를 사용하여 규격을 검사합니다. 가장 일반적으로 필요한 보정 블록은 아래에 나열되어 있습니다.
| 유형 | 부품 번호 | 설명 | 케이스 |
|
ASTM E164 보정 IIW-Type 블록 |
TB7541-X | AASHTO 및 AWS Type 1 블록 요구 사항 충족. 보정 거리 및 감도 설정. 굴절 각도와 앵글 빔 트랜스듀서 음향 출구 지점 측정. 미국 관습 단위(인치). | F129 |
| TB1136-X | 미국 관습 단위(인치) Lucite® 플러그 포함 블록 | F129 | |
| TB1054-X | 메트릭 단위 | F129 | |
| TB1137-X | 메트릭 단위 Lucite® 플러그 포함 블록 | F129 | |
| 미국 공군 IIW-2 보정 블록 |
TB5939-X | U.S. Air Force NDI Manual T.O. 33B -1-1에 따른 IIW형 블록. 거리 보정을 위한 2" 및 4" 반경 컷아웃 포함. 3번, 5번 및 8번 사이드 드릴 구멍 및 2" 홀에 대한 거리 보정 표시. | F129 |
| RC AWS 블록 | TB7543-X | AWS 및 AASHTO 요구 사항에 따라 앵글 빔 트랜스듀서의 해상 역량 결정. | F157 |
| SC AWS 블록 | TB7545-X | AWS 및 AASHTO 요구 사항에 따른 감도 및 굴절 각도 보정. | F158 |
| DC AWS 블록 | TB7547-X | AWS 및 AASHTO 요구 사항에 따른 앵글 빔 트랜스듀서의 거리 및 빔 인덱스 보정. | F159 |
| DSC AWS 블록 | TB7549-X | AWS 및 AASHTO 요구 사항에 따른 앵글 빔 트랜스듀서의 거리, 감도, 굴절 각도 및 빔 인덱스 보정. | F160 |
| DS AWS 블록 | TB7551-X | AWS 및 AASHTO 요구 사항에 따른 수평 선형성 및 dB 정확도 절차 보정 블록. | F161 |
| 30FBH 해상도 참조 블록 | TB7160-X | UT 장비의 근접 표면 해상도 및 결함 크기/깊이 감도 평가. 0.050"~1.250”의 10가지 금속 이동 거리에서 3번, 5번 및 8번 ASTM 평면 바닥 구멍. | 포함 |
| NAVSHIPS 블록 | TB7567-X | 3번 사이드 드릴 구멍 6개 포함. NAVSHIPS 0900-006 -3010에 따른 거리-진폭 보정에 사용. | F162 |
| ASTM E164 MAB 블록 | TB7150-X | 소형 앵글 빔(ROMPAS) 블록. 거리, 빔 인덱스, 굴절 각도 및 감도 보정. 1인치 두께. | F197 |
| ISO 7963 강철 | TB1065-X | 소형 앵글 빔 블록 거리, 빔 인덱스, 굴절 각도 및 감도 보정. 25mm 두께. | F197 |
부품 번호에서 "X"를 아래에 나열된 블록 소재를 나타내는 적절한 번호로 교체하십시오. 1 = 1018 강철, 2 = 4340 강철, 4 = 7075-T6 알루미늄, 5 = 304 스테인리스강, 8 = 6-4 티타늄
참조 블록
당사는 ASTM 표준이 권장하는 널리 사용되는 참조 블록 세트를 제공합니다. 이 세트들은 ASTM E127 및 ASTM E428 물리적 규격 요구 사항에 따라 모두 제조됩니다. 모든 참조 블록은 초음파 응답 곡선과 함께 제공됩니다. 특별히 주문하는 경우, 당사는 나열되지 않은 소재와 개별 참조 블록을 제공할 수 있습니다. 나열되지 않은 소재나 맞춤형 보정 블록에 대한 자세한 정보 또는 이 섹션에 나열되지 않은 블록에 대한 견적을 문의하려면 당사에 문의해 주시기 바랍니다.
| 세트 유형* | 부품 번호 | 세트 설명 | |||||||
| 거리- 영역 진폭 세트 |
TB6100-X | 10 ASTM E 127(7075 Alum) 세트 또는 ASTM E 428(기타 모든 소재) 기본 세트, 3"에서 3/64, 1/8”, 1/4", 1/2", 3/4", 1-1/2", 3", 6"에서 5/64 및 3", 6"에서 8/64로 구성. 이 세트는 데드 존, 감도, 거리 및 영역 진폭 선형성 측정을 위해 사용됩니다. | |||||||
| 영역- 진폭 세트 |
TB6200-X | 8 ASTM E 127(7075 Alum) 세트 또는 ASTM E 428(기타 모든 소재) 영역 진폭 세트, 3"에서 1/64, 2/64, 3/64, 4/64, 5/64, 6/64, 7/64 및 8/64 평면 바닥 구멍으로 구성. 이 세트는 신호 응답을 비교하여 결함 크기와 에코 진폭 간의 관계를 판단하는 데 사용됩니다. | |||||||
| 거리- 진폭 세트 번호 3FBH |
TB6303-X | 19 ASTM E 127(7075 Alum) 세트 또는 ASTM E 428(기타 모든 소재) 거리 진폭 세트. 모든 평면 바닥 구멍은 동일하며, 금속 이동 거리는 1/16", 1/8", 1/4", 3/8", 1/2", 5/8", 3/4", 7/8", 1", 1-1/4", 1-3/4", 2-1/4", 2-3/4" 3-1/4", 3-3/4", 4-1/4", 4-3/4", 5-1/4", 5-3/4"입니다. 이 세트는 확보된 신호 응답을 비교하여 금속 거리와 신호 진폭 간의 관계를 판단하는 데 사용됩니다. | |||||||
| 거리- 진폭 |
TB6305-X | 1/16" | 1/2" | 1" | 2-1/4" | 3-1/4" | 4-1/4" | 5-1/4" | |
| 세트 번호 5FBH | 1/8" | 5/8" | 1-1/4" | 2-3/4" | 3-3/4" | 4-3/4" | 5-3/4" | ||
| 거리- 진폭 |
TB6308-X | 1/4" | 3/4" | 1-3/4" | |||||
| 세트 번호 8FBH | 3/8" | 7/8" | |||||||
| 감도- 해상도 세트 |
TB6025-X | 9 ASTM E 127(7075 Alum) 세트 또는 ASTM E 428(기타 모든 소재), 3"9에서 1/64, 3"에서 2/64, 1/8", 1/4" 3/8", 1/2", 3/4" 1", 1-1/2"에서 5/64으로 구성됨, 그리고 1 ASTM E 317 수평 및 수직 선형성 블록은 UT 장비의 감도, 진입 표면 해상도, 수평 및 수직 선형 특성을 평가하는 데 사용됩니다. | |||||||
부품 번호에서 "X"를 아래에 나열된 블록 소재를 나타내는 적절한 번호로 교체하십시오. 1 = 1018 강철, 2 = 4340 강철, 4 = 7075-T6 알루미늄, 5 = 304 스테인리스강, 8 = 6-4 티타늄
두께 보정 블록
블록은 ASTM E797 코드에서 요청한 것보다 허용 오차가 엄격합니다.
부품 번호
소재
단계
2211E
304 스테인리스강
0.100", 0.200", 0.300", 0.400", 0.500"
2211M
304 스테인리스강
2.5mm, 5.0mm, 7.5mm, 10.0mm, 12.5mm
2212E
1018 탄소강
0.250", 0.500", 0.750", 1.00"
2212M
1018 탄소강
6.25mm, 12.5mm, 18.75mm, 25mm
2213E
7075-T6 알루미늄
0.100", 0.200", 0.300", 0.400", 0.500"
2213M
7075-T6 알루미늄
2.5mm, 5.0mm, 7.5mm, 10.0mm, 12.5mm
2214E
1018 탄소강
0.100", 0.200", 0.300", 0.400", 0.500"
2214M
1018 탄소강
2.5mm, 5.0mm, 7.5mm, 10.0mm, 12.5mm
