자기장 누설 프로브

두께 및 결함 검사 솔루션

연락처

Picture 1, Picture

TFB - 첨부

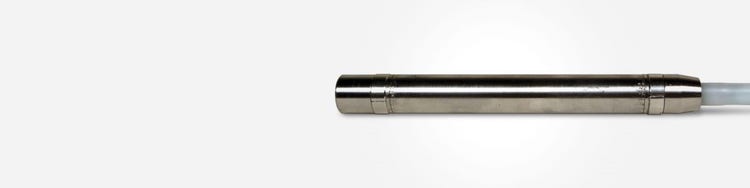

누설 자속 프로브는 우수한 고포화 최적 자기 설계를 제공합니다. 교체식 마모 링 덕분에 내마모성이 개선됩니다. 이러한 프로브는 공기 냉각기 배관 검사(알루미늄 핀 포함) 및 둘레 균열 탐지에 적합합니다.

특징

  • 우수한 고포화 최적 자기 설계.
  • 향상된 내마모성과 교체식 마모 링.
  • 외부 체적 결함 감지 가능.

공랭식 열교환기에 적합.

빨라서 좋은 제품 - 최단 배송 시간

아래 나열된 프로브는 정기적으로 입고되어 빠른 배송을 지원합니다. 필요한 프로브가 없는 경우, 튜브 검사 프로브 카탈로그의 “다른 프로브 직경”을 참조하여 다른 프로브 직경을 찾으세요.

부품 ID

Rowspan=2

항목 번호

Rowspan=2

직경
mm
인치
TFB-120-N20
U8280231
12
0.472
TFB-132-N20
U8280135
13.2
0.520
TFB-170-N20
U8280137
17
0.669
TFB-179-N20
U8280111
17.9
0.705
TFB-187-N20
U8280246
18.7
0.736
TFB-198-N20
U8280361
19.8
0.780
TFB-242-N20
U8280099
24.2
0.953

표준/맞춤형 프로브(주문 제작)

명명법과 아래 차트에 따라 부품 번호를 구성하세요.

Chart TFB

프로브 유형

Rowspan=2

프로브 직경(부품 ID에 mm 사용)

Colspan=3

케이블 길이

Rowspan=2

부품 번호 직경
mm**
인치**

TFB: 누설 자속 프로브

Rowspan=11

120*
12.0
0.472

20 m (65 ft)
30 m (100 ft)

Rowspan=11

132*
13.2
0.520
161*
16.1
0.634
170*
17.0
0.669
179
17.9
0.705
187
18.7
0.736
198
19.8
0.780
229
22.9
0.902
242
24.2
0.953
283
28.3
1.114
296
29.6
1.165

* 더 작은 직경의 프로브는 외부 결함에 대한 감도가 떨어집니다. 프로브 중심 단면이 튜브 단면보다 훨씬 더 작기 때문입니다. 그러나, 내부 결함에 대한 감도는 여전히 매우 높습니다.

** 이러한 프로브는 전체 직경이 부품 번호 수치보다 약간 더 큽니다.

튜브 크기 기반의 MFL 프로브 선택

일반적인 탄소강 튜브 크기용 고포화 MFL 프로브(TFB 모델) 선택 가이드

경고: 튜브가 더러울 경우, 더 작은 프로브가 검사에 필요할 수 있습니다. 고객이 해당 응용 분야에 맞지 않는 프로브를 선택한 경우 Olympus는 책임이 없습니다. 도움이 필요하시면 Olympus 담당자에게 문의해 주세요.

예: 벽 두께가 2.41mm인 1인치 튜브의 경우 사용해야 하는 튜브는 TFB-187-N20입니다. 이 프로브의 전체 직경은 19.4mm이고 교체식 경화강 하프링이 있습니다.

Colspan=3

프로브 ID 직경 - mm(인치)

Colspan=11

튜브 크기

Colspan=3

12.0 (0.472)
13.2 (0.520)
16.1 (0.634)
17.0 (0.669)
17.9 (0.705)
18.7 (0.736)
19.8 (0.780)
22.9 (0.902)
24.2 (0.953)
28.3 (1.114)
29.6 (1.165)

OD
mm(인치)

Rowspan=2

BWG

Rowspan=2

WT
mm(인치)

Rowspan=2

전체 직경(마모 시스템 포함) - mm(인치)

Colspan=11

12.5
to 12.8 (0.49 to 0.50)
13.7
to 14.0 (0.54 to 0.55)
16.6
to 16.9 (0.65 to 0.66)
18
(0.71)
18.7
(0.73)
19.4
(0.77)
20.5
(0.81)
23.8
(0.94)
25.1
(0.99)
29.2
(1.15)
30.5
(1.20)

19 (0.75)

Rowspan=4

16
1.65 (0.065)
●
14
2.11 (0.083)
●
13
2.41 (0.095)
●
Δ
12
2.77 (0.109)
●

25.4 (1.0)

Rowspan=8

16
1.65 (0.065)
●
15
1.83 (0.072)
●
14
2.11 (0.083)
●
13
2.41 (0.095)
Δ
●
12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
Δ
●
9
3.76 (0.148)
●

31.75 (1.25)

Rowspan=4

13
2.41 (0.095)
●
12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
●

38.1 (1.5)

Rowspan=4

12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
●
9
3.76 (0.148)
●

마모 시스템

colspan=3

카바이드 비드(고정)

colspan=3

경화강 하프링(교체식)

colspan=8

● 표시는 권장 프로브 크기를 나타냅니다.

Δ 표시는 권장 크기가 없는 경우 사용할 수 있는 제품을 나타냅니다.
