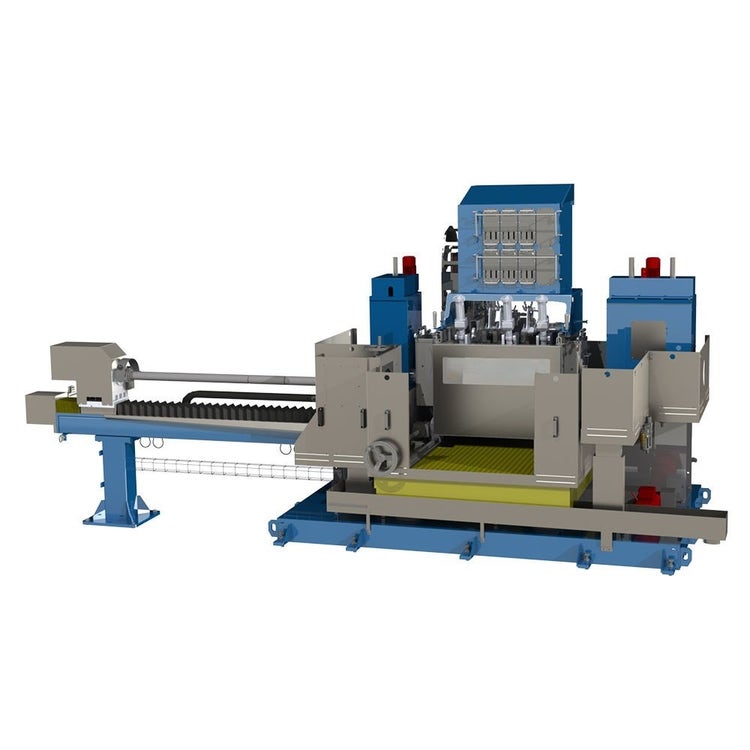

철근 검사 시스템(BIS)은 생산성을 유지하면서 엄격한 품질 관리 표준을 충족하기 위해 완전 자동 검사 시스템에 통합된 위상 배열 프로브를 사용하는 턴키 솔루션입니다. 주요 장점은 다음과 같습니다.

전체 체적 검사—내부 및 표면 아래 결함 감지

위상 배열(PA) 프로브는 종파와 전단파를 번갈아 사용하여 철근의 체적과 표면 아래를 검사하도록 설정할 수 있습니다. 프로브가 시스템을 통과하면서 철근 단면 전체를 검사하도록 배치하여 발사할 수 있습니다.

프로브는 동일한 프로브 홀더(카세트)에서 특정 직경/크기 범위와 철근 모양에 따라 그룹화하여 전체 체적 검사를 지원하고 혼선과 시간 경과에 따른 변화를 최소화할 수 있습니다. 카세트에는 프로브의 입자와 기포를 제거하는 고압 물 분사기를 장착할 수 있습니다.

빠른 검사, 반복 가능한 결과

Evident의 고속 검사 시스템은 금속 제조 산업의 생산성 요구 사항을 충족하도록 설계되었습니다. 이 시스템은 생산성을 저해하지 않고 최고의 국제 품질 표준을 준수합니다.

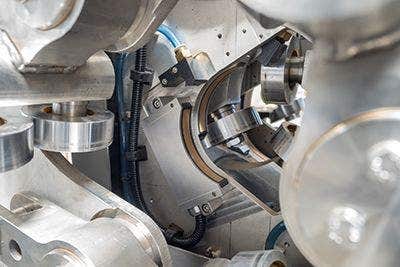

부유 헤드 설계

철근은 부유 검사 헤드를 포함하는 이멀젼 탱크를 통과합니다. 프로브는 대량의 정지된 물이 들어 있는 탱크 안에 있으므로 이상적인 커플링 조건을 제공합니다.

프로브가 부유 헤드에 고정되면 헤드는 동적으로 철근을 따라갑니다. 이 시스템은 직선성에 변화가 있지만 철근의 중심선을 기준으로 프로브가 직각을 유지하도록 하기 때문에 작은 결함의 경우에도 정확하고 반복 가능한 검사 결과를 얻을 수 있습니다.

자동 보정

정교한 검사를 위해 각 위상 배열 프로브는 보정을 해야 합니다. 보정 중에는 각 프로브의 조리개가 알려진 결함을 무시하며, 프로브의 게인 레벨은 자동으로 조정됩니다. 이 기능을 통해 사용자는 각 초점법에 대한 정밀한 보정을 쉽게 수행하고 확인할 수 있으므로 시간을 절약할 수 있고 사용자의 숙련도에 의존하지 않아도 됩니다.

• 모든 프로브는 하나의 자동 시퀀스로 보정할 수 있습니다.
• 일반적인 생산 조건에서 수행된 보정 검사
• 각 참조 결함을 확인하여 경보 수준을 초과하는 결함이 감지되도록 함
• 결과는 해석하기 쉬운 뷰로 표시됨

소프트웨어, 프로브 홀더, 획득 장치

위상 배열 프로브, 강력한 획득 장치, 고급 소프트웨어가 결함되어 강력하고 사용하기 쉬운 검사 시스템을 제공합니다.

가동 시간 최대화

다양한 철근 직경을 위한 프로브를 모두 하나의 프로브 홀더(카세트)에 장착합니다. 따라서 수동으로 연결하거나 분리할 필요 없이 철근의 직경에 따라 프로브를 전자적으로 교체할 수 있습니다.

위상 배열 획득 장치

QuickScan^™ PA 32:256 모듈은 IP55 표준을 충족하며, 산업 환경에 쉽게 통합되도록 설계되었습니다.

간편한 구성

소프트웨어 마법사로 간편하게 각 부품 크기에 맞게 구성할 수 있습니다. 각 철근 직경에 맞는 검사 구성과 보정 매개변수를 저장하여 쉽게 불러올 수 있습니다. 합격 튜브와 불합격 튜브를 분명하게 구분하도록 최종 결과가 종합적으로 표시됩니다.

• 간편하게 사전 정의된 검사 구성 활용
• 특정 사용자에게만 액세스를 부여하여 작업자 오류를 최소화
• 추적 가능하도록 보정 및 검사 정보 저장
• 시스템을 검사 애플리케이션에 통합하여 인간의 개입을 최소화하는 작업 모드 촉진
