개요

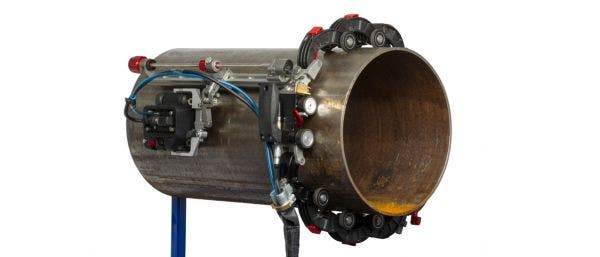

ChainSCANNER™ 솔루션은 외경(OD)이 76mm ~ 965mm(3 ~ 38인치)인 파이프의 수동 검사를 지원합니다. 자석 바퀴 대신 체인 링크로 고정되는 이 스캐너는 초음파 테스트(ultrasonic testing, UT), 회절파 시간 측정(time-of-flight diffraction, TOFD) 및 위상 배열(phased array, PA) 기술을 사용한 다양한 유형의 재료의 용접 또는 부식 검사에 매우 적합합니다.

이 스캐너는 2축 인코딩 가능성을 제공하며 강자성 또는 비강자성 표면을 검사할 수 있습니다. 체인 링크는 조향 문제를 제거하여 스캐너의 직선 이동을 지원합니다. 체인 링크를 상용하여 파이프 주변으로 스캐너를 회전할 수 있으므로 파이프 주변 영역에 접근하기 어려운 경우 유용하게 사용할 수 있습니다.

응용 분야의 예는 다음과 같습니다.

• 위상 배열, TOFD 또는 기존의 UT를 사용한 주변 파이프 용접 검사
• 위상 배열 또는 기존 UT를 사용한 좁은 영역의 부식 매핑

주요 기능

• TOFD, 위상 배열 또는 펄스-에코 검사를 위한 프로브 1~2개를 사용하는 표준 구성 및 프로브 4개를 사용하는 옵션 구성
• 외경이 76mm ~ 965mm(3 ~ 38인치)인 파이프 검사
• 스캔용 인코더 및 인덱스 축(Light 모드에서는 인덱스 인코더를 사용할 수 없음)
• 케이블 관리를 돕는 인체공학적 핸들
• 부드럽게 굴러가도록 우레탄으로 코팅된 베이링 휠에 장착된 손쉽게 부착 가능한 링크
• 간편한 스캐너 배치를 위한 사용하기 쉬운 클램핑 장치
• 모든 스캐너 위치 또는 방향에서 프로브가 잘 접촉되도록 돕는 용수철 장착 프로브 홀더
• 검사 대상 부품에 따라 프로브 홀더의 위치를 쉽고 정밀하게 조정하도록 지원하는 프로브 홀더 슬라이딩 시스템
• 대부분의 경우 도구를 사용하지 않고 조정 가능
• 간편한 케이블 재구성을 위한 케이블 보호 지퍼 튜브 시스템

표준 패키지

• 스캔-축 인코더가 있는 메인 모듈
• 퀵 릴리스 조정식 버클이 있는 965mm(38인치)의 파이프 OD용 체인 링크
• OmniScan™ 시리즈 결함 감지기용 5미터(16ft) 인코더
• 450mm(17.7인치) 프로브 홀더 바
• 조정식 TOFD-P/E 및 위상 배열 요크가 있는 용수철 장착 프로브 홀더 두 개
• 리드 스크류 조정 프로브 홀더 슬라이딩 시스템
• 케이블 관리 및 보호를 위한 5미터(16ft) 지퍼 튜브 시스템
• 세척 튜브 및 피팅
• 운반용 케이스

참고: 스캐너에 프로브와 웨지는 포함되어 있지 않습니다.
