HSMT-Flex Scanner

더 스마트하고 조정 가능성이 뛰어난 둘레 용접 검사

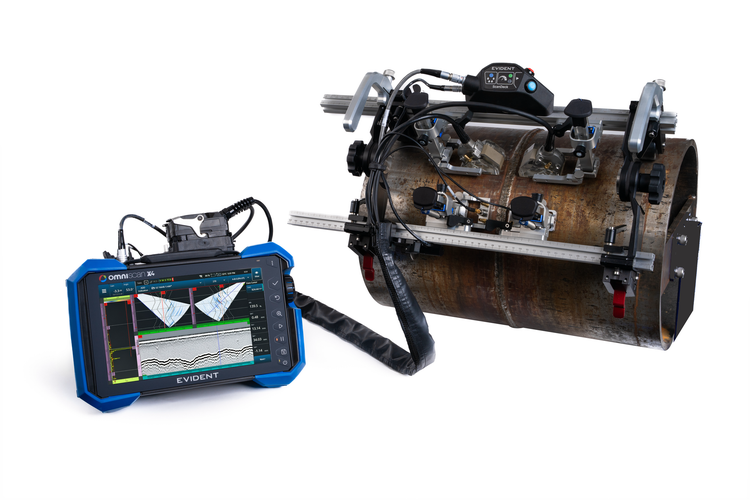

차세대 HSMT-Flex™ 스캐너가 재스캔 위험을 줄이고, 설정을 간소화하고, 고품질 데이터 획득을 지원하는 개선된 설계로 인코딩된 거스 용접 초음파 검사를 효율화합니다. 따라서 검사자는 까다로운 환경에서 더 효율적으로 자신 있게 작업할 수 있습니다. HSMT-Flex 스캐너는 자석 바퀴를 통해 표면에 부착되며 114밀리미터(4.5인치)의 파이프 외경부터 편평한 표면까지 검사할 수 있습니다. 접이식이므로 용수철 장착 프로브 홀더가 검사 표면에서 일관적인 지각 접촉 압력을 유지합니다. 이제 고온 모델로 제공되는 HSMT Flex 스캐너는 또한 뜨거운 표면의 검사도 지원하므로 다운타임이 최소화되고 자산 무결성을 유지할 수 있습니다.

데이터 품질 유지, 재스캔 감소

• 실시간 모니터링과 알림

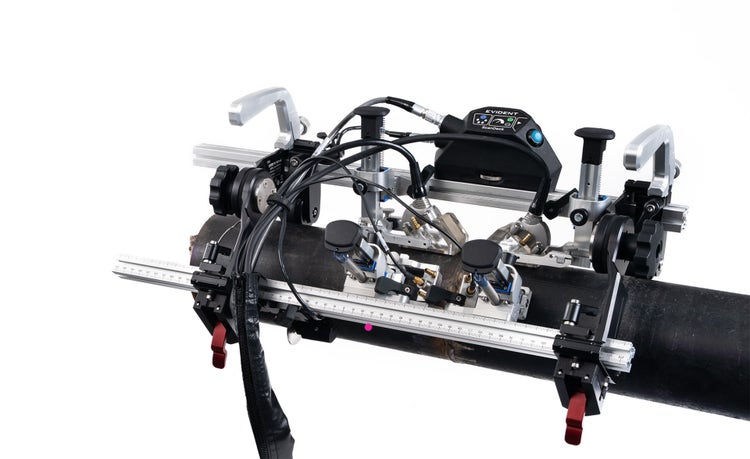

  선택 사항인 ScanDeck™ 모듈을 사용하여 OmniScan 결함 감지기에서 원격으로 획득을 시작할 수 있습니다. 또한 이 모듈은 프로브 커플링 상태를 점검하고 과도한 스캔 속도에 대해 경고하여 데이터 누락을 방지하고 검사 안정성을 향상시킵니다.
• 통합 레이저 가이드
  ScanDeck 모듈에 통합된 레이저 가이드는 정밀한 스캔 정렬을 지원하여 용접부를 최적으로 검사할 수 있도록 지원합니다.

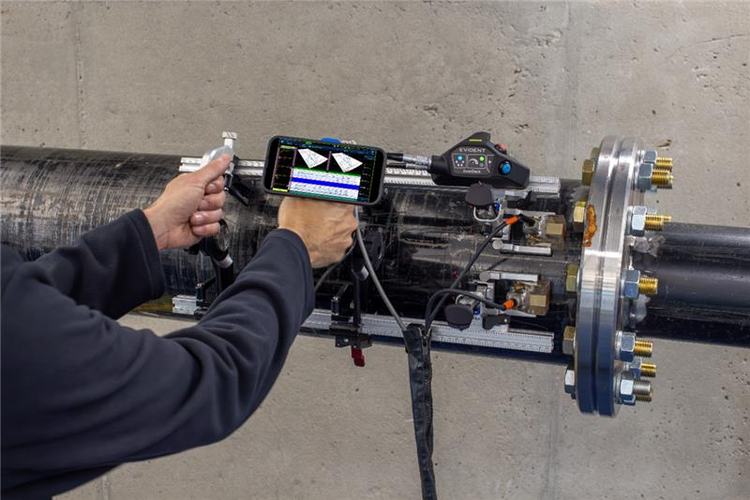

• 스마트폰 통합(선택 사항)
  스마트폰을 장착하여 OmniScan™ X4 RCS 앱을 통해 스캔 데이터를 실시간으로 모니터링할 수 있어 워크플로가 효율화되고 스캔에 집중할 수 있습니다.

다양한 용접 유형과 파이프 기하 구조에 맞게 신속하게 조정

• 도구 없이 조정
  프로브 홀더, 프레임, 인코더, 엄빌리컬 마운트, ScanDeck™ 모듈, 케이블 슬리브를 쉽게 조정할 수 있습니다. 도구가 필요하지 않습니다. 수직 랜치 시스템을 사용하여 웨지와 프로브를 간편하게 교체합니다.
• 구성 가능한 프로브 마운트
  프로브를 프레임 내부 또는 외부에 장착하여 파이프-부품 구성과 같이 복잡한 기하 구조를 스캔할 수 있습니다.
• 여러 가지 프레임 바 길이 선택
  벽이 두꺼운 부품용 대형 PCS로 최대 8개의 프로브(PA 및 TOFD)를 고정하도록 확장하거나 좁은 검사 공간에 맞게 크기를 조정할 수 있습니다.

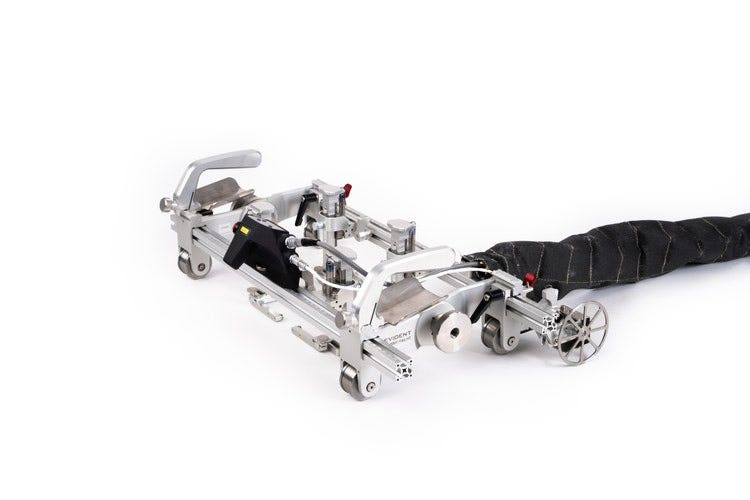

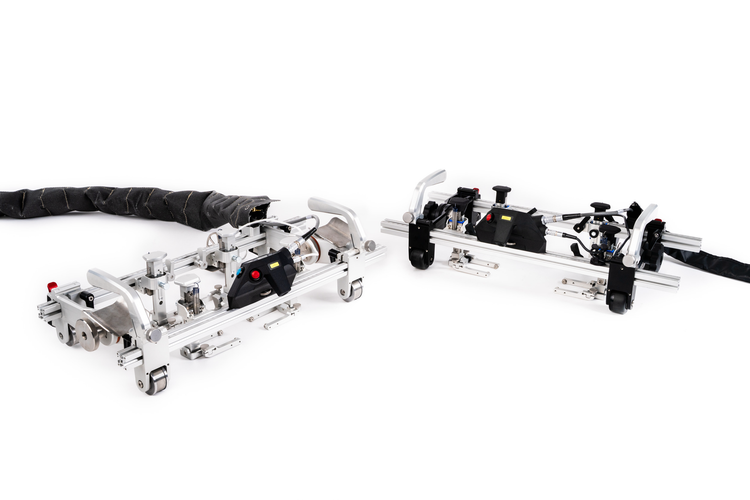

안전하고 안정적인 고온 표면 스캔으로 다운타임 최소화

• 고온 HSMT‑Flex HT 스캐너는 최대 350 °C(662 °F)*의 표면 온도에서 지속적인 검사를 가능하게 합니다. 종료 절차가 완료되기 전에 검사를 수행할 수 있으므로 조기 결함 감지와 더 효율적인 유지보수 계획을 지원할 수 있습니다.
• 내열성 부품
  금속 바퀴는 고온 표면과 직접 접촉해도 견딜 수 있고, 다른 모든 부품은 고온 환경에서 안전하게 사용할 수 있도록 방사능 저항성을 갖췄습니다.
• 운영 효율성
  완전한 냉각을 기다리지 않고 뜨거운 파이프, 탱크 또는 압력 용기를 검사하여 조기에 문제를 파악하고 계획되지 않은 다운타임을 줄일 수 있습니다.

*ScanDeck 모듈을 사용하여 최대 300 °C(572 °F)까지 연속 스캔 가능합니다. 케이블과 슬리브는 고온 표면과 접촉 시 짧은 시간 동안 견딜 수 있습니다.
